Diese Bedienungsanleitung enthält alle Informationen, die für die Inbetriebnah- me, Bedienung und Wartung des mobilen Sicherheitsbunsenbrenners FIREBOY plus nötig sind. Zweck Dieses Kapitel informiert über die Gefahrensymbole, die bestimmungsgemä- sse Verwendung des FIREBOY plus, seine Sicherheitsmerkmale und die allge- meinen Sicherheitshinweise. Symbolerklärung 1.1.1 Gefahrenhinweise in dieser Bedienungsanleitung...
Für die Verwendung im Dauerbetrieb muss der optional erhältliche lange Bren- nerkopf (siehe »7 Zubehör« auf Seite 24) aufgesetzt werden. Der FIREBOY plus darf weder als Gerät noch in irgendeinem der Sicherheits- aspekte verändert werden. Jede Veränderung schliesst eine Haftung von INTEGRA Biosciences für daraus resultierende Schäden aus.
Vom Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäss eingesetzt oder bedient wird. Jede Person, die mit der Bedienung des FIREBOY plus beauftragt ist, muss diese Bedienungsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben oder von Vorgesetzten so eingewiesen worden sein, dass sie das Gerät gefahrlos bedienen kann.
• Reinigungs- und Wartungsarbeiten • Akku- oder Adapterwechsel 1.4.3 Einschränkungen des Gebrauchs Es ist verboten, den FIREBOY plus: • zu drehen und auf dem Kopf stehend zu benutzen • als Kocher zu verwenden, ohne dass der optional erhältliche lange Bren- nerkopf (siehe »7 Zubehör«...

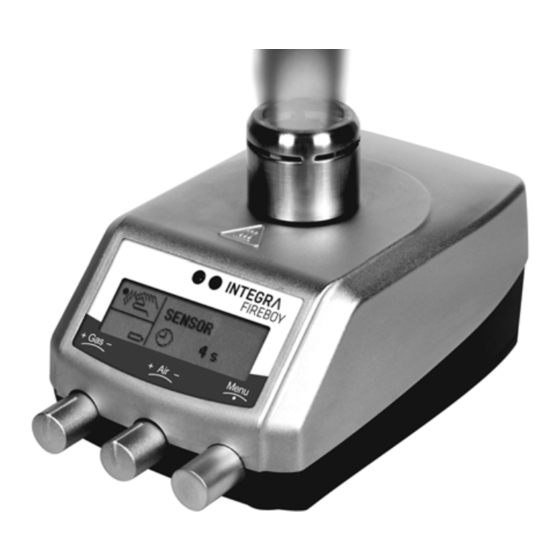

FIREBOY plus - Bedienungsanleitung V04 Gerätebeschreibung Gerätebeschreibung Zweck Dieses Kapitel beschreibt den FIREBOY plus im Überblick und führt in die spezifische Terminologie ein. Lieferumfang • FIREBOY plus Gerät • Netzadapter • Gasdüse P60 Butan/Propangas (eingebaut) • Gasdüse N80 Erdgas • Adapter für Gasschlauch, Innendurchmesser 10 mm •...
Seite 10
FIREBOY plus - Bedienungsanleitung V04 Gerätebeschreibung Funktionsanzeige 6 Bewegungssensor 7 Symbol zur eingestellten Betriebsart bzw. Warnhinweis. 8 Informationen zum Gerätestatus. 9 Aktuelle Betriebsart mit gewählten Einstellun- gen, z. B. Brenndauer bzw. Restbrenndauer. Brennerkopf 10 Zündelektrode 11 Brennerrohr mit Flammenöffnung 12 Elektrode des Flammenwächters...
Zweck Dieses Kapitel definiert die Anforderungen für die Stromversorgung und den Gasanschluss des FIREBOY plus. FIREBOY plus an die Stromversorgung anschliessen Über das Netzteil kann der FIREBOY plus auch ohne Akku benutzt werden. Netzstecker in die Buchse auf der Rückseite des Gerätes stecken (siehe »Hinteransicht«...
Die Gasdüsen sind auf der Unterseite mit der entsprechenden Bezeichnung geprägt. ORSICHT Der FIREBOY plus darf nur mit der Düse betrieben werden, die der Gasart entspricht. Nur die mitgelieferten Düsen benutzen. Vor jeder Düsenmontage den O-Ring in der Messingschraube auf Beschädigungen überprüfen und gegebenenfalls ersetzen.
Die Düse ist eingesetzt. 3.3.2 Ein- und Ausbau der Adapter für den Gasanschluss Die Adapter für den Hausanschluss, die Gasflasche oder die Gaskartusche werden in die Gasadapteröffnung des FIREBOY plus ohne Gaskartusche eingesteckt (siehe »Hinteransicht« auf Seite 10). Den entsprechenden Adapter in die Gasadapteröffnung des FIREBOY plus einstecken und hörbar einrasten lassen.
FIREBOY plus - Bedienungsanleitung V04 Inbetriebnahme 3.3.3 Anschluss der Gaskartusche Folgende Gaskartuschentypen können verwendet werden: • CV 360 (ca. 30 min. Brenndauer) • CP 250 (ca. 200 min. Brenndauer) • CV 300 Plus (ca. 180 min. Brenndauer) • CV 470 (ca. 400 min. Brenndauer) •...
Adapter aufschieben und, falls notwendig, mit einer Schelle sichern. Der FIREBOY plus ist an das Gas angeschlossen. 3.3.6 Zündfähiges Gemisch einstellen Über den GASREGLER (Gas) kann unter Beobachtung der Flamme die Gaszufuhr und damit die Flammengrösse reguliert werden. Drehen im Uhrzei- gersinn reduziert die Gaszufuhr (-), drehen gegen den Uhrzeigersinn erhöht sie...
Der Brennerkopf ist wieder aufgesteckt. ORSICHT Gerät niemals am Brennerkopf tragen. Langer Brennerkopf Wird der FIREBOY plus im Dauerbetrieb eingesetzt, muss der optional erhält- liche lange Brennerkopf (siehe »7 Zubehör« auf Seite 24) benutzt werden. Einbau: siehe vorherigen Abschnitt. ORSICHT Der minimale Abstand zwischen der Spitze des Brennerkopfes und dem zu erhitzenden Objekt, z.
Vorgehensweisen im Fehlerfall beschrieben. FIREBOY plus ein- und ausschalten Der FIREBOY plus wird durch kurzen Druck auf den MENÜKNOPF einge- schaltet. Das Ausschalten geschieht durch längeren Druck von mindestens 2 Sekunden. Ist der Brenner noch heiss, wird in der Funktionsanzeige links unten zunächst das Symbol »A...
FIREBOY plus - Bedienungsanleitung V04 Bedienung zwischen 1 Sekunde und 60 Minuten einstellen. Die möglichen Zeiten sind schwarz hinterlegt. Durch Drücken des MENÜKNOPFs wird eine Zeit festge- setzt. Im Betrieb zeigt die Funktionsanzeige den Countdown an. Grundein- Parameter Beschreibung Bereich...
FIREBOY plus - Bedienungsanleitung V04 Bedienung Grundein- Parameter Beschreibung Bereich stellung Einstellung der Brenndauer der 1 s - 60 min 10 s ENSOR Flamme. Selbstverständlich kann die Flamme jederzeit durch erneutes Vorbeistreifen am Sensorfenster oder auch durch Drücken des MENÜKNOPFs gelöscht werden.
FIREBOY plus - Bedienungsanleitung V04 Bedienung Arbeiten mit Flüssigkeiten beim Arbeiten Flüssigkeiten Verschmutzungen des Brennrohrs zu vermei- den, kann der FIREBOY plus mit Hilfe des ausklappbaren Stativbügels, der sich auf der Unterseite befindet, geneigt werden. Die Neigungsrichtung lässt sich ändern, indem Stativbügel durch Zusammendrücken herausgenommen und auf der gegenüberlie-...
Seite 21
FIREBOY plus - Bedienungsanleitung V04 Bedienung Mögliche Ursache und Fehlermeldung Technische Ursache Fehlerbehebung GAS PRÜFEN Der Flammenwächter Kein Gas angeschlossen. erkennt keine Flam- Gas anschliessen Gasanschluss öffnen Das Ventil wird ge- Flamme wurde mehrmals ausgebla- schlossen. sen. ...
Gerät ausschalten und von der Gaszufuhr trennen. Vor anschliessender Inbetriebnahme Gerät trocknen lassen. Reinigen Sie den FIREBOY plus mit einem Tuch, das mit Seifenwasser oder einer 70 %igen Ethanollösung befeuchtet ist. Die längste Lebensdauer des Brennerkopfes wird durch einen spritzfreien Einsatz und eine saubere Arbeitsumgebung erreicht (siehe auch »4.7 Arbeiten...
FIREBOY plus - Bedienungsanleitung V04 Technische Daten Technische Daten Spezifikationen Gerät Sicherheitsgaslaborbrenner Dimensionen (B x T x H) 100 x 150 x 60 mm ohne Brennerkopf Gewicht 1,3 kg Netzadapter Eingangsspannung 100–240 VAC, 50/60 Hz Ausgangsspannung 9 VDC / 0,5 A...
FIREBOY plus - Bedienungsanleitung V04 Zubehör Zubehör Es gibt eine Vielzahl von Zubehörteilen, die den FIREBOY plus an die jeweili- gen Anwendungsanforderungen und Arbeitsumfelder anpassen. Zubehör Zubehör Art. Nr. Akku NiMH 3,6 V, aufladbar 144 310 Gaskartuschenadapter für 52 g Butan Kartu- 144 050 sche, bspw.
Seite 25
FIREBOY plus - Bedienungsanleitung V04 Zubehör Zubehör Art. Nr. Tischschalter mit Anschlusskabel. 171 081 Windleitblech 143 205 Spritzschutzglocke aus Borosilikatglas 143 210 Brennerkopf 144 300 Langer Brennerkopf, für den Dauerbetrieb 144 306 Netzadapter Europa 230 VAC 156 631 Netzadapter UK 240 VAC...
