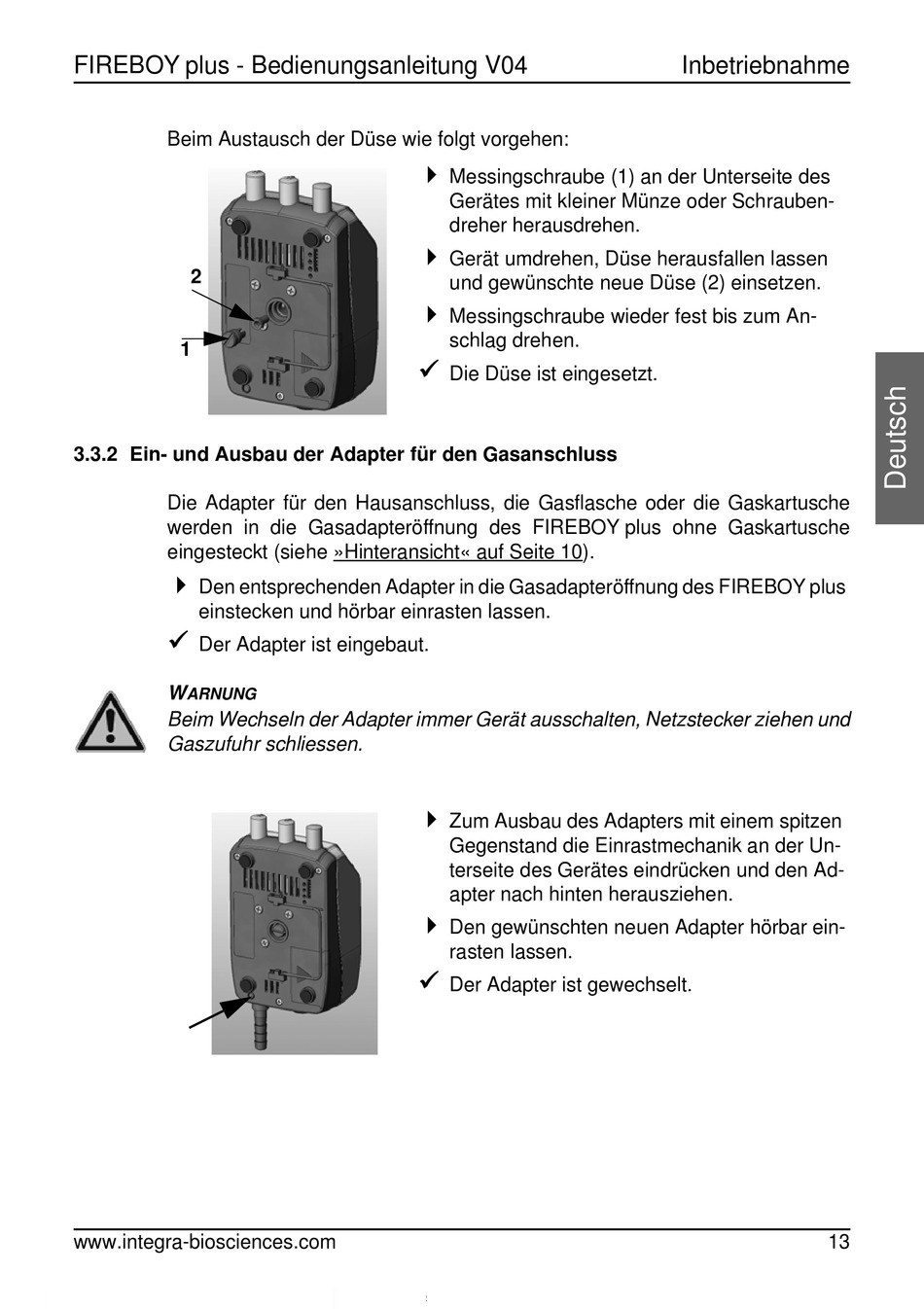

Ein- Und Ausbau Der Adapter Für Den Gasanschluss - Integra FIREBOY plus Bedienungsanleitung

FIREBOY plus - Bedienungsanleitung V04
Beim Austausch der Düse wie folgt vorgehen:
2
1
3.3.2 Ein- und Ausbau der Adapter für den Gasanschluss
Die Adapter für den Hausanschluss, die Gasflasche oder die Gaskartusche
werden in die Gasadapteröffnung des FIREBOY plus ohne Gaskartusche
eingesteckt (siehe »Hinteransicht« auf Seite 10).

Den entsprechenden Adapter in die Gasadapteröffnung des FIREBOY plus
einstecken und hörbar einrasten lassen.

Der Adapter ist eingebaut.
W
ARNUNG
Beim Wechseln der Adapter immer Gerät ausschalten, Netzstecker ziehen und
Gaszufuhr schliessen.
www.integra-biosciences.com

Messingschraube (1) an der Unterseite des
Gerätes mit kleiner Münze oder Schrauben-
dreher herausdrehen.

Gerät umdrehen, Düse herausfallen lassen
und gewünschte neue Düse (2) einsetzen.

Messingschraube wieder fest bis zum An-
schlag drehen.

Die Düse ist eingesetzt.

Zum Ausbau des Adapters mit einem spitzen
Gegenstand die Einrastmechanik an der Un-
terseite des Gerätes eindrücken und den Ad-
apter nach hinten herausziehen.

Den gewünschten neuen Adapter hörbar ein-
rasten lassen.

Der Adapter ist gewechselt.
Inbetriebnahme
13
