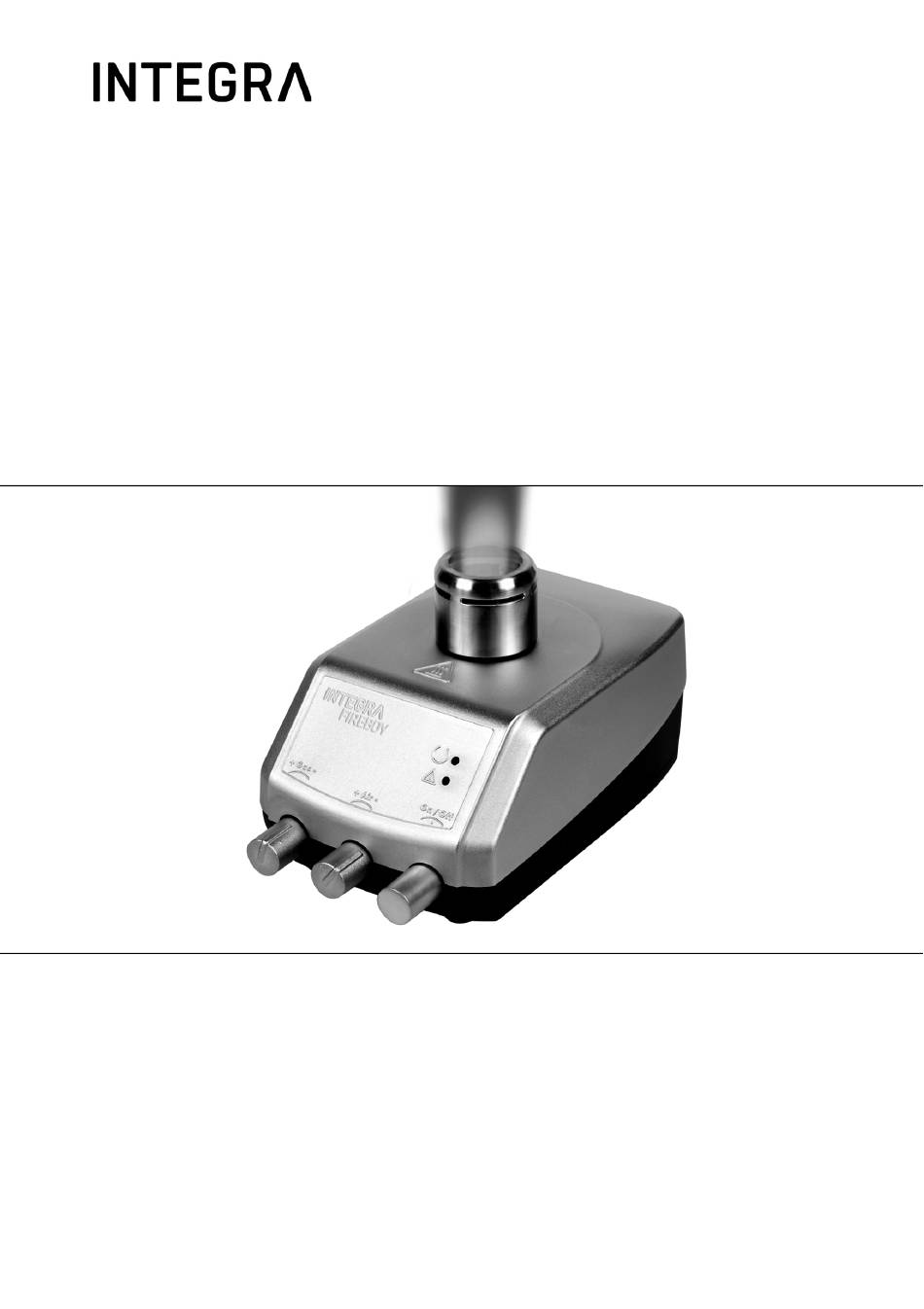

- Seite 1 FIREBOY eco Bedienungsanleitung 144951_V10...
-
Seite 2: Declaration Of Conformity
Declaration of conformity INTEGRA Biosciences AG – 7205 Zizers, Switzerland declares on its own responsibility that the devices Description Models DVGW Registration Number FIREBOY plus 144000 NG 2211 AP 1042 FIREBOY eco 144010 NG 2211 AP 1042 comply with: EU Directives... - Seite 3 Scope SJ/T 11364-2014 Restriction of hazardous substances (RoHS) EAC Технический регламент Таможенного союза ТР ТС 004/2011 О безопасности низковольтного оборудования ТР ТС 020/2011 Электромагнитная совместимость технических средств Zizers, March 29, 2021 Urs Hartmann Thomas Neher Quality Manager INTEGRA Biosciences AG...
-
Seite 4: Inhaltsverzeichnis
Gerätebeschreibung 2.1 Lieferumfang ..................9 2.2 Übersicht FIREBOY eco..............9 Kapitel 3 Inbetriebnahme 3.1 FIREBOY eco an die Stromversorgung anschließen .....11 3.2 FIREBOY eco an Gas anschließen ..........11 3.3 Fuss- oder Tischschalter anschließen..........15 3.4 Brennerkopf herausnehmen und aufsetzen ........15 3.5 Langer Brennerkopf................15... -
Seite 5: Kapitel 1 Einleitung
FIREBOY eco - Bedienungsanleitung V10 Einleitung Einleitung Das Arbeiten mit Gas ist immer mit einem gewissen Restrisiko verbunden. Deshalb ist Vorsicht oberstes Gebot. Wichtig: Lesen Sie diese Betriebsanleitung sorgfältig durch, um sich mit dem Gerät vertraut zu machen, bevor Sie es an das Gas anschließen. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, damit Sie sie noch einmal lesen können. -
Seite 6: Gefahren- Und Warnhinweise Der Roten Led
Für die Verwendung im Dauerbetrieb muss der optional erhältliche lange Bren- nerkopf (siehe »7.1 Zubehör« auf Seite 22) aufgesetzt werden. Wird der FIREBOY eco in einer Weise benutzt, die von INTEGRA Biosciences nicht spezifiziert ist, kann der Schutz, den der FIREBOY eco bietet, beeinträch- tigt werden. -
Seite 7: Sicherheitshinweise
Vom Gerät können Restgefahren ausgehen, wenn es von ungeschultem Personal unsachgemäss eingesetzt oder bedient wird. Jede Person, die mit der Bedienung des FIREBOY eco beauftragt ist, muss diese Bedienungsanleitung und insbesondere die Sicherheitshinweise gelesen und verstanden haben oder von Vorgesetzten so eingewiesen worden sein, dass sie das Gerät gefahrlos bedienen kann. -
Seite 8: Einschränkungen Des Gebrauchs
Gaszufuhr ab, löschen Sie offene Flammen und sorgen Sie für aus- reichende Frischluftzufuhr. Ziehen Sie den Netzstecker. Wenn möglich, wickeln Sie den FIREBOY eco in eine Feuerlöschdecke und bringen Sie ihn sofort nach draußen an einen gut belüfteten Ort ohne Zündquelle. Prü- fen Sie die Dichtheit aller Gasanschlüsse. -
Seite 9: Kapitel 2 Gerätebeschreibung
FIREBOY eco - Bedienungsanleitung V10 Gerätebeschreibung Gerätebeschreibung Lieferumfang • FIREBOY eco Gerät • Netzadapter • Fussschalter • Gasdüse P60 Propan/Butangas (eingebaut) • Gasdüse N80 Erdgas • Adapter für Gasschlauch, Innendurchmesser 10 mm • Bedienungsanleitung ORSICHT Beim Auspacken des Gerätes den Lieferumfang kontrollieren und auf eventu- elle Transportschäden achten. - Seite 10 FIREBOY eco - Bedienungsanleitung V10 Gerätebeschreibung Brennerkopf 7 Zündelektrode 8 Brennerrohr mit Flammenöffnung 9 Elektrode des Flammenwächters Hinteransicht 10 Schalteranschluss (Klinkenstecker) 11 Netzsteckerbuchse (Netzstecker) 12 Gasadapteröffnung (zum Einrasten) Boden 13 Stativbügel, um Gerät schräg zu stellen 14 Messingschraube, Zugang zur Düse...
-
Seite 11: Kapitel 3 Inbetriebnahme
Die Gasdüsen sind auf der Unterseite mit der entsprechenden Bezeichnung geprägt. ORSICHT Der FIREBOY eco darf nur mit der Düse betrieben werden, die der Gasart entspricht. Nur die mitgelieferten Düsen benutzen. Vor jeder Düsenmontage den O-Ring in der Messingschraube auf Beschädigungen überprüfen und gegebenenfalls ersetzen. -
Seite 12: Ein- Und Ausbau Der Adapter Für Den Gasanschluss
Die Düse ist eingesetzt. 3.2.2 Ein- und Ausbau der Adapter für den Gasanschluss Die Adapter für den Hausanschluss, die Gasflasche oder die Gaskartusche werden in die Gasadapteröffnung des FIREBOY eco ohne Gaskartusche eingesteckt (siehe »Hinteransicht« auf Seite 10). Den entsprechenden Adapter in die Gasadapteröffnung des FIREBOY eco einstecken und hörbar einrasten lassen. -
Seite 13: Anschluss Der Gaskartusche
FIREBOY eco - Bedienungsanleitung V10 Inbetriebnahme 3.2.3 Anschluss der Gaskartusche Folgende Gaskartuschentypen können verwendet werden: • CV 360 (ca. 30 min. Brenndauer) • CP 250 (ca. 200 min. Brenndauer) • CV 300 Plus (ca. 180 min. Brenndauer) • CV 470 (ca. 400 min. Brenndauer) •... -
Seite 14: Gaszufuhr Über Hausanschluss Oder Gasflasche
Adapter aufschieben und, falls notwendig, mit einer Schelle sichern. Der FIREBOY eco ist an das Gas angeschlossen. 3.2.6 Dichtheitsprüfung Vor der Verwendung des FIREBOY alle Gasanschlüsse fest anziehen und die Gasdichtheit überprüfen, z.B. auf Gasgeruch prüfen; Seifenwasser oder ein Lecksuchspray auftragen: •... -
Seite 15: Fuss- Oder Tischschalter Anschließen
Der Brennerkopf ist wieder aufgesteckt. ORSICHT Gerät niemals am Brennerkopf tragen. Langer Brennerkopf Wird der FIREBOY eco im Dauerbetrieb eingesetzt, muss der optional erhältli- che lange Brennerkopf (siehe »7.1 Zubehör« auf Seite 22) benutzt werden. Einbau: siehe vorherigen Abschnitt. ORSICHT Der minimale Abstand zwischen der Spitze des Brennerkopfes und dem zu erhitzenden Objekt, z. -
Seite 16: Kapitel 4 Bedienung
Beachten Sie die Gefahrenhinweise auf dem Gerät. Der Brennerkopf und das Gerät können sehr heiß werden. Es besteht die Gefahr von Verbrennungen. Der FIREBOY eco ist ein netzabhängiges Gerät. Der FIREBOY eco wird durch kurzen Druck auf den DRUCKKNOPF eingeschaltet. Die grüne LED leuchtet und das Gerät ist betriebsbereit. -
Seite 17: Arbeiten Mit Flüssigkeiten
Bedienung Arbeiten mit Flüssigkeiten Um beim Arbeiten mit Flüssigkeiten Verschmut- zungen des Brennrohrs zu vermeiden, kann der FIREBOY eco mit Hilfe des ausklappbaren Stativ- bügels, der sich auf der Unterseite befindet, geneigt werden. Die Neigungsrichtung lässt sich ändern, indem Stativbügel durch Zusammendrücken... - Seite 18 FIREBOY eco - Bedienungsanleitung V10 Bedienung Mögliche Ursache und Fehlermeldung Technische Ursache Fehlerbehebung rote LED blinkt Der Flammenwächter Kein Gas angeschlossen. (1x pro Sek.), erkennt keine Flam- Gas anschliessen grüne LED an. Gasanschluss öffnen Das Ventil wird ge- Flamme wurde mehrmals ausgebla- schlossen.
-
Seite 19: Kapitel 5 Unterhalt
Verfügbarkeit des FIREBOY eco aufrechtzuhalten. Die Reinigungsinterva- lle hängen von den Einsatzbedingungen und dem Verschmutzungsgrad ab. Reinigen Sie den FIREBOY eco mit einem Tuch, das mit Seifenwasser oder einer 70 %igen Ethanollösung befeuchtet ist. Die längste Lebensdauer des Brennerkopfes wird durch einen spritzfreien Einsatz und eine saubere Arbeitsumgebung erreicht (siehe auch »4.4 Arbeiten... -
Seite 20: Dekontamination
Für jede Art von Service oder Reparaturen wenden Sie sich bitte an Ihren örtli- chen Händler (Servicetechniker). ARNUNG Der FIREBOY eco muss vor dem Versand gereinigt werden. Die Erklärung zur gesundheitlichen Unbedenklichkeit (DAHH) muss ausgefüllt und unterzeichnet werden. Dieses Formular für den technischen Service finden Sie in verschie- denen Sprachen unter www.integra-biosciences.com im Menü... -
Seite 21: Kapitel 6 Technische Daten
FIREBOY eco - Bedienungsanleitung V10 Technische Daten Technische Daten Spezifikationen Gerät Sicherheitsgaslaborbrenner Dimensionen (B x T x H) 100 x 150 x 60 mm ohne Brennerkopf Gewicht 1,3 kg Stromzufuhr Netzteil Eingang: 100–240 VAC, 50/60 Hz Gerät Eingang: 8–10 VDC, 5 W Materialien Metallisches Gehäuse: Zink... -
Seite 22: Kapitel 7 Zubehör
FIREBOY eco - Bedienungsanleitung V10 Zubehör Zubehör Es gibt eine Vielzahl von Zubehörteilen, die den FIREBOY eco an die jeweili- gen Anwendungsanforderungen und Arbeitsumfelder anpassen. Zubehör Zubehör Art. Nr. Gaskartuschenadapter für Campingaz 144 055 CV 360. Gaskartuschenadapter für 250 g Butan Kartu- 144 051 sche, bspw. - Seite 23 FIREBOY eco - Bedienungsanleitung V10 Zubehör Zubehör Art. Nr. Spritzschutzglocke aus Borosilikatglas 143 210 Brennerkopf 144 300 Langer Brennerkopf, für den Dauerbetrieb 144 306 Netzadapter Europa 230 VAC 156 631 Netzadapter UK 240 VAC 156 632 Netzadapter US 120 VAC 156 630 Netzadapter AU 240 VAC.
- Seite 24 Alle Rechte an dieser Dokumentation vorbehalten. Insbesondere die Rechte der Vervielfältigung, der Verarbeitung, der Übersetzung und der Darstellungs- form liegen bei der INTEGRA Biosciences AG. Weder Teile noch die gesamte Dokumentation dürfen in irgendeiner Weise ohne schriftliche Bewilligung der INTEGRA Biosciences AG reproduziert oder durch elektronische Medien gespeichert und bearbeitet oder sonst wie verbreitet werden.
