Integra FIREBOY plus Bedienungsanleitung Seite 10

FIREBOY plus - Bedienungsanleitung V04
7
8
13 14
10

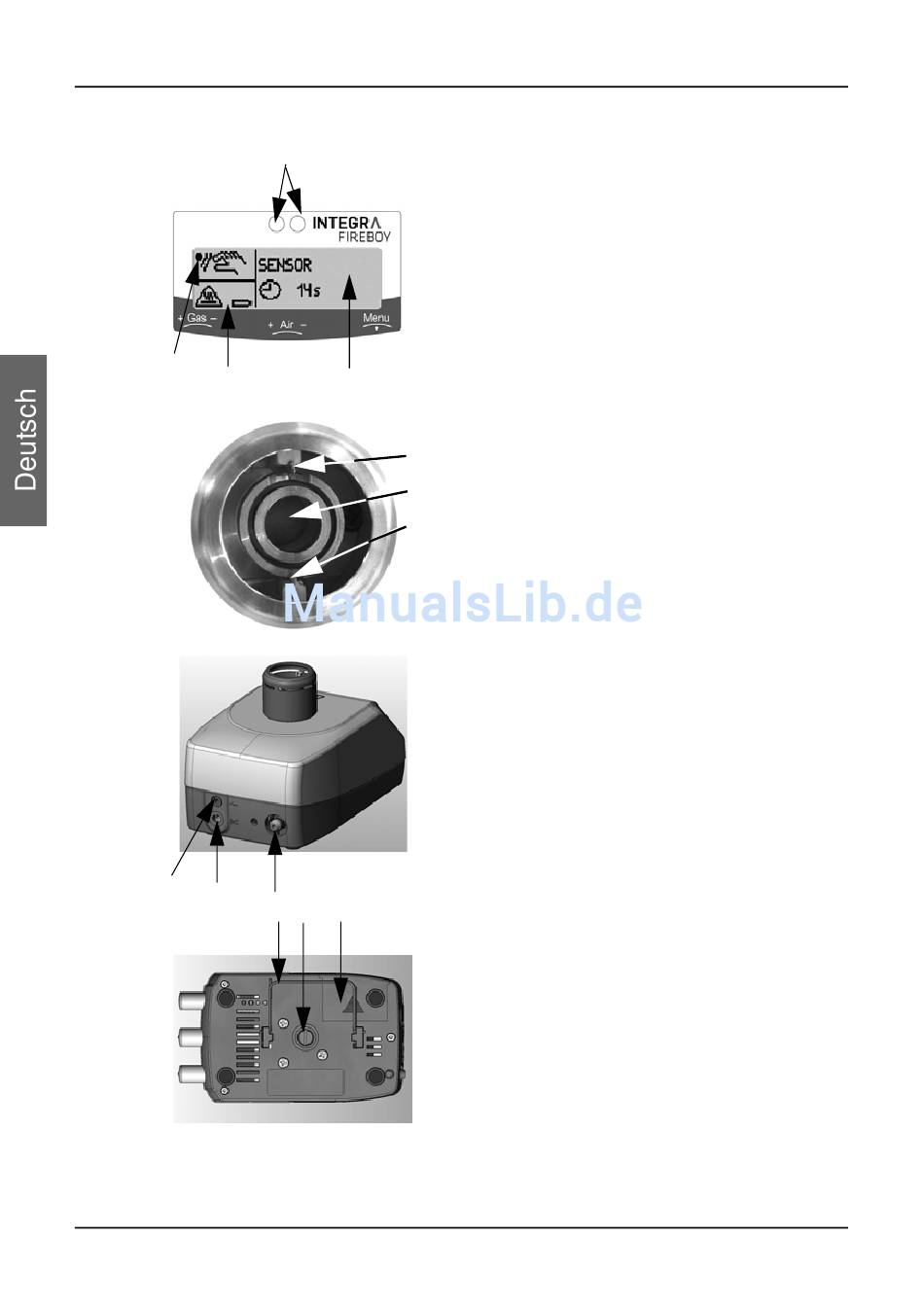

Funktionsanzeige
6
6 Bewegungssensor
7 Symbol zur eingestellten Betriebsart bzw.
8 Informationen zum Gerätestatus.
9 Aktuelle Betriebsart mit gewählten Einstellun-
9
Brennerkopf
10 Zündelektrode
11 Brennerrohr mit Flammenöffnung
12 Elektrode des Flammenwächters
Hinteransicht
13 Schalteranschluss (Klinkenstecker)
14 Netzsteckerbuchse (Netzstecker)
15 Gasadapteröffnung (zum Einrasten)
15
17 18
16
Boden
16 Stativbügel, um Gerät schräg zu stellen
17 Messingschraube, Zugang zur Düse
18 Akkufach
Warnhinweis.
gen, z. B. Brenndauer bzw. Restbrenndauer.
INTEGRA Biosciences AG
Gerätebeschreibung
