Fallenschließblech SB*/MAG/120.20.2,0/* für solo/MAF
3.6.1 Position des Magneten im Schließblech
7
Gilt nicht für SB12/MAG/VAR/*!
Fallen- bzw. Riegeleinsatz herausneh-
men

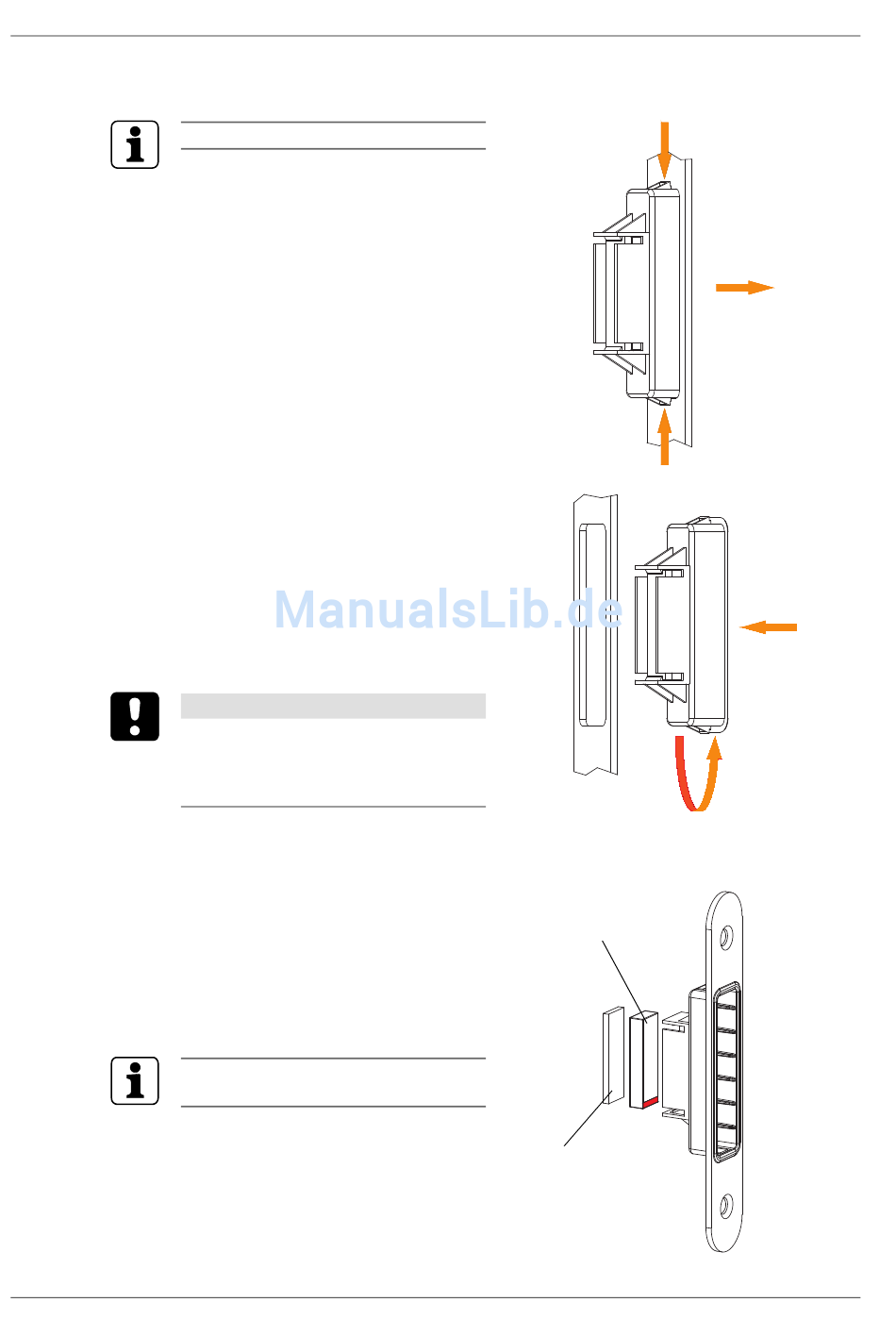

1. Rasten oben und unten des Fallen
bzw. Riegeleinsatzes gleichzeitig drü-
cken.
2. Fallen- bzw. Riegeleinsatz nach vorne
herausziehen.
Fallen- bzw. Riegeleinsatz drehen und
einsetzen
1. Fallen- bzw. Riegeleinsatz um 180°
drehen.
2. Fallen- bzw. Riegeleinsatz wieder in
das Schließblech einstecken.
3. Dabei müssen beide Rasten der Ein-
sätze hörbar einrasten.
ACHTUNG
Um sicher zu Stellen, dass der Riegelein-
satz fest im Schließblech einrastet, muss
der Riegeleinsatz kräftig in das Schließ-
blech eingedrückt werden!
1. Magnet (1)so in das Schließblech ein-
legen, dass die Markierung am Mag-
neten in Einbaulage von vorne
sichtbar ist.
2. Eisenrückschlussplatte (2) von hinten
auf den Magneten in das Schließblech
einlegen.
Nur in richtiger Einbaulage ist die korrekte
Funktion des Magneten gewährleistet!
QG_serie-solo_201611_de
Installations- und Wartungsanleitung
einstellen
