Benutzerhandbuch

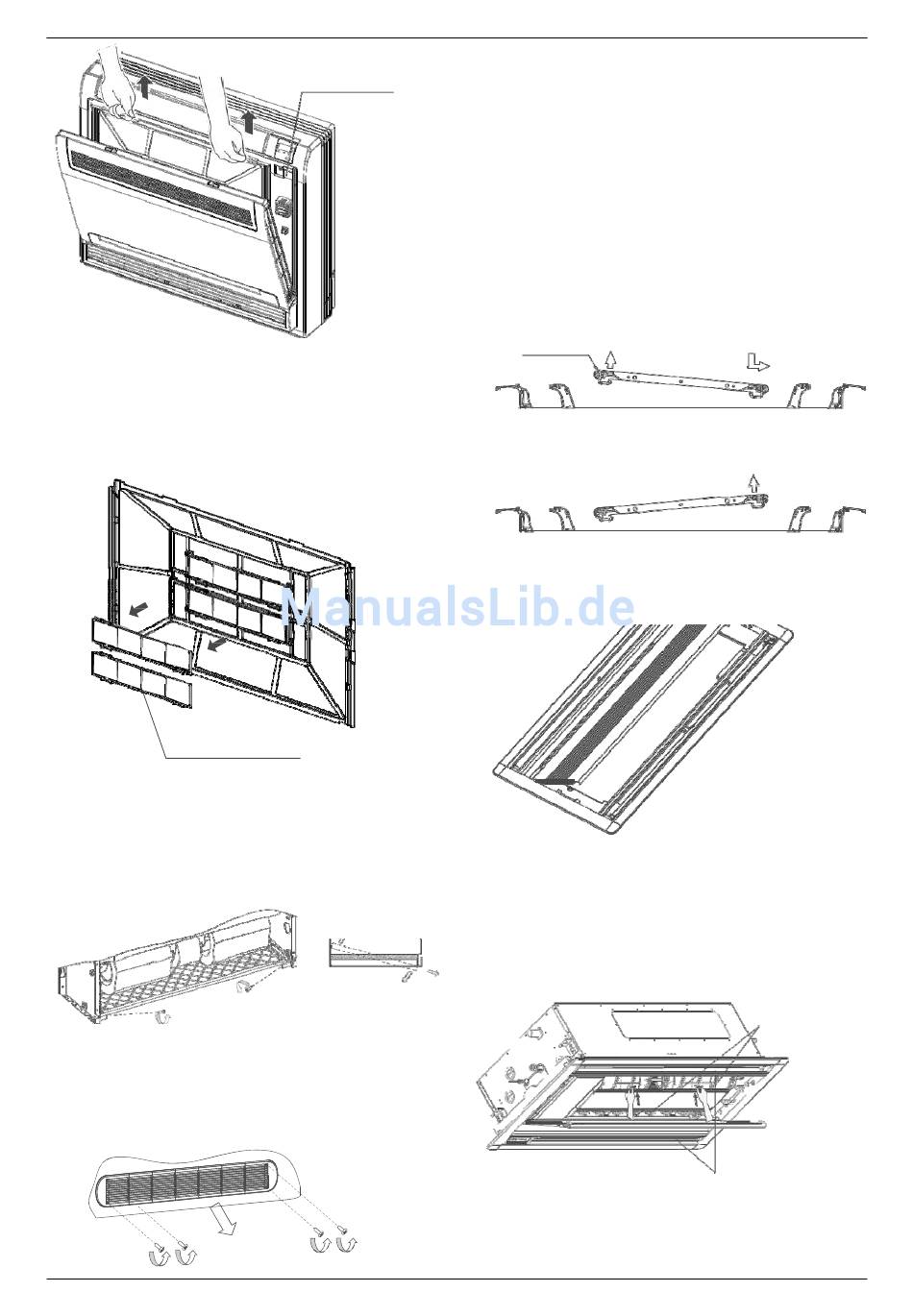

Halten Sie die Haken des Rahmens und nehmen Sie die
Verankerungen aus den 4 Anhaltspunkten. (Der Spezialfilter kann
wie neu verwendet werden, wenn Sie ihn alle 6 Monate reinigen.
Wir empfehlen, ihn alle 3 Jahre zu ersetzen.)
●
Bodengerät mit Hülle
In den Einheiten der „Bodengeräte ohne Hülle" oder „Bodengeräte
mit Hülle und unterer Luftansaugung", ist der Filter im unteren Teil.
Der Filter nimmt die Luft von unten oder hinten auf. Um den Filter
aus diesen Modellen herauszunehmen, verfahren Sie, wie es im
Folgenden beschrieben wird.
In der Einheit „Bodengerät mit Hülle und frontaler Luftansaugung"
befindet sich der Filter an der hinteren Abdeckung und nimmt die Luft
von vorne auf. Um den Filter herauszunehmen, verfahren Sie, wie es
im Folgenden beschrieben wird.
Schalter zur Ausgangswahl
Abb.5-5
Spezialfilter
Abb.5-6
■
2-Weg- Kassettengerät
• Herausnehmen des Lufteingangsgitters aus der Abdeckung
1) Heben Sie eine Seite des Lufteingangsgitters an und senken
Sie die andere, lassen Sie das Gitter den Pfeilen in Abb.5-9
folgend gleiten.
2) Heben Sie den gesenkten Teil nun an, wie es in Abb. 5-10
gezeigt wird.
3) Öffnen Sie das Lufteingangsgitter (ca. 45°) und nehmen Sie die
andere Seite heraus, wie es in Abb. 5-11 gezeigt wird.
Lufteingangsgitter
Drücken Sie und senken Sie den Filter in derselben Position und
derselben Richtung der Pfeile, wie es in der Abbildung gezeigt ist.
Senken Sie den Filter auf der anderen Seite und bringen Sie ihn
in selber Weise wieder nach dem Reinigen an.
Abb.5-7
Luftfilter (filtert den Staub aus der Luft)
Abb.5-8
11
Inneneinheiten MVD DC
Abb.5-10
Abb.5-11
Lufteingang (retour)
Einstellungslamelle
(einstellbar)
Abb.5.12
