MONTAGE DER DUSCHE
6

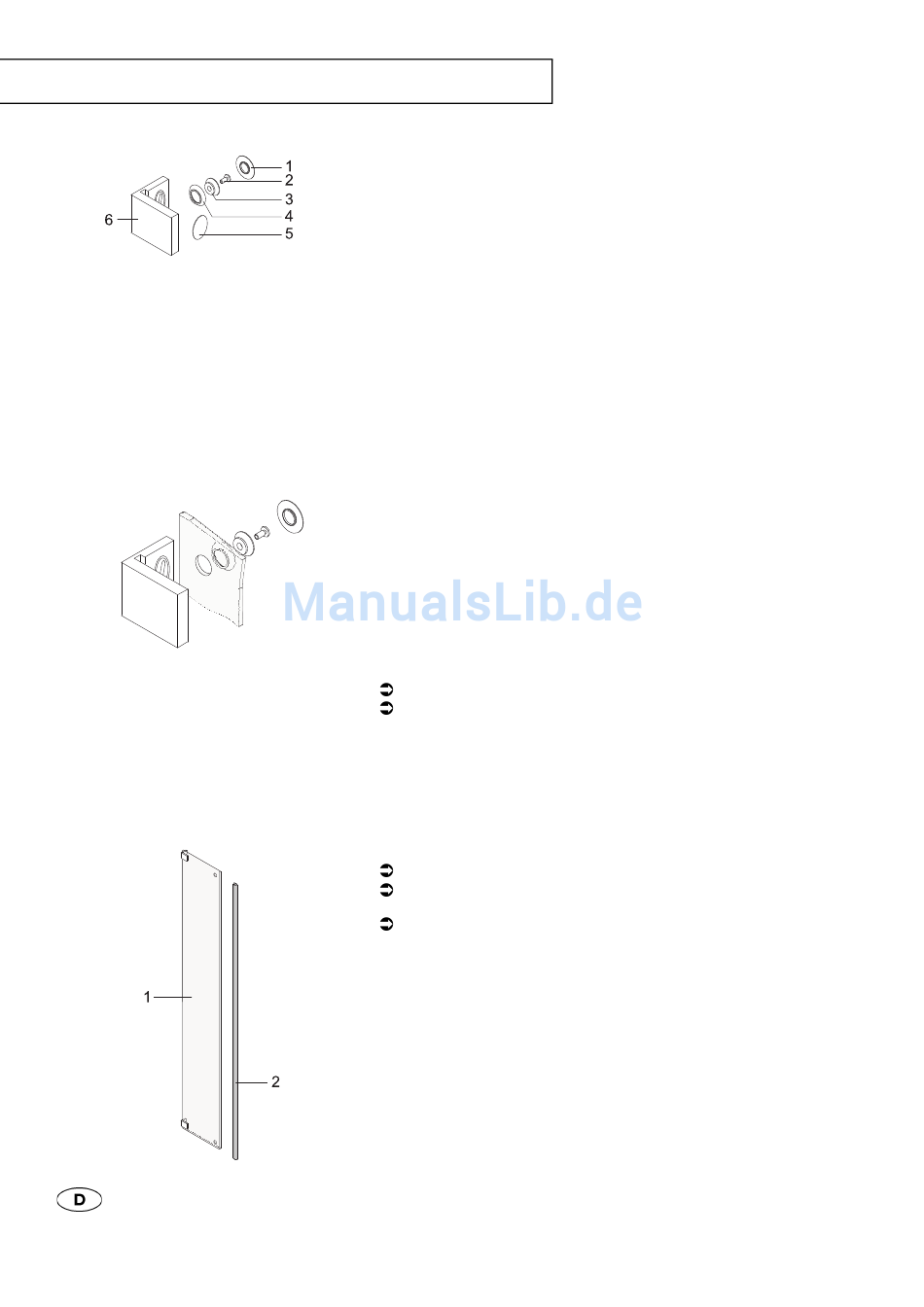

Legende Wandwinkel:
1. Schraubkappe
2. Klemmschraube
3. Konus
4. Ring
5. Clipskappe
6. Wandwinkel
Wandwinkel an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Wandwinkel wie folgt verschrauben:
Wandwinkel mit Aussparung vollständig auf Festteil schieben.
Wandwinkel an Festteil schrauben.
Streifdichtung auf Festteil stecken
Streifdichtung 2 von vorn auf Anschlagseite des Festteils 1 stecken.
Sicherstellen, dass Streifdichtung über gesamte Länge auf Glaskante
anliegt.
Bei Bedarf Streifdichtung oben kürzen.
Hinweis
Bei Typ 052 die Arbeiten jeweils an beiden Festteilen ausführen.
Bild: Typen 051, 052
