MONTAGE DER DUSCHE
8

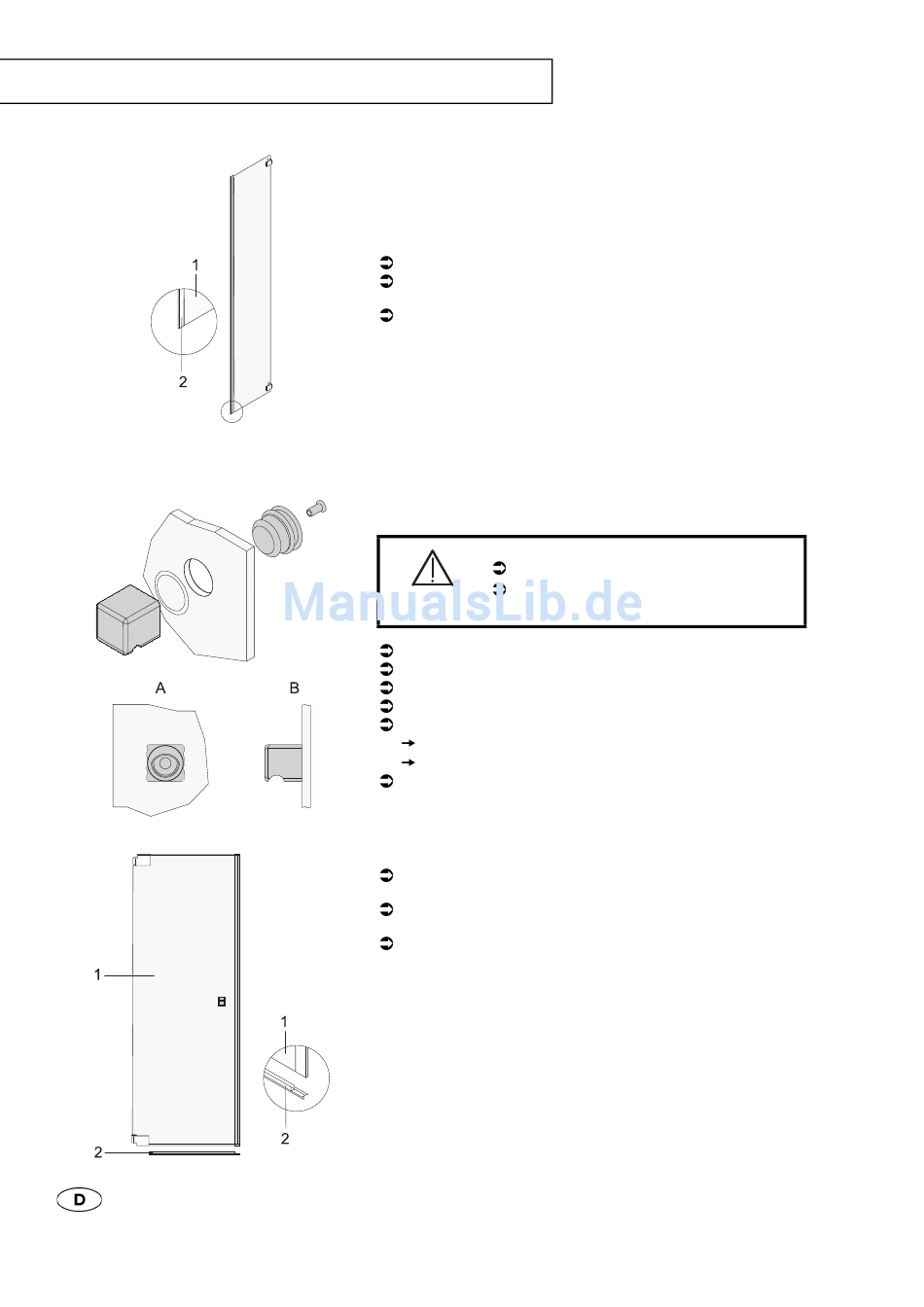

Magnetleiste auf Festteil stecken
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 051.
Bei Typ 051 (Pendeltür) Magnetleiste 90° auf Festteil stecken.
Magnetleiste 2 von vorn auf Festteil 1 stecken.
Sicherstellen, dass Magnetleiste über gesamte Länge auf Glaskante
anliegt.
Bei Bedarf Magnetleiste oben kürzen.
Bild: Typ 051
Griffe montieren
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffinnen-
Vorsicht
teil liegt.
Dichtring von außen auf Griffinnenteil schieben.
Griffinnenteil von innen in die Bohrung der Tür stecken.
Griffoberteil auf Griffinnenteil schieben.
Griff von innen mit mitgelieferter Schraube verschrauben.
Griff wie folgt ausrichten:
A = Innen: Grifftaschenkante oben
B = Außen: Mulde unten
Schraube des Griffs festziehen.
Wasserablaufprofil auf Tür stecken
Wasserablaufprofil 2 von unten auf Tür 1 stecken.
Sicherstellen, dass die Ablaufkante nach innen zeigt.
Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an
der Magnetleiste bzw. Streifdichtung bündig anliegt.
Bei Bedarf Wasserablaufprofil kürzen.
Hinweis
Bei Typ 052 die Arbeiten jeweils an beiden Türen ausführen.
Bild: Typ 051
