MONTAGE DER DUSCHE

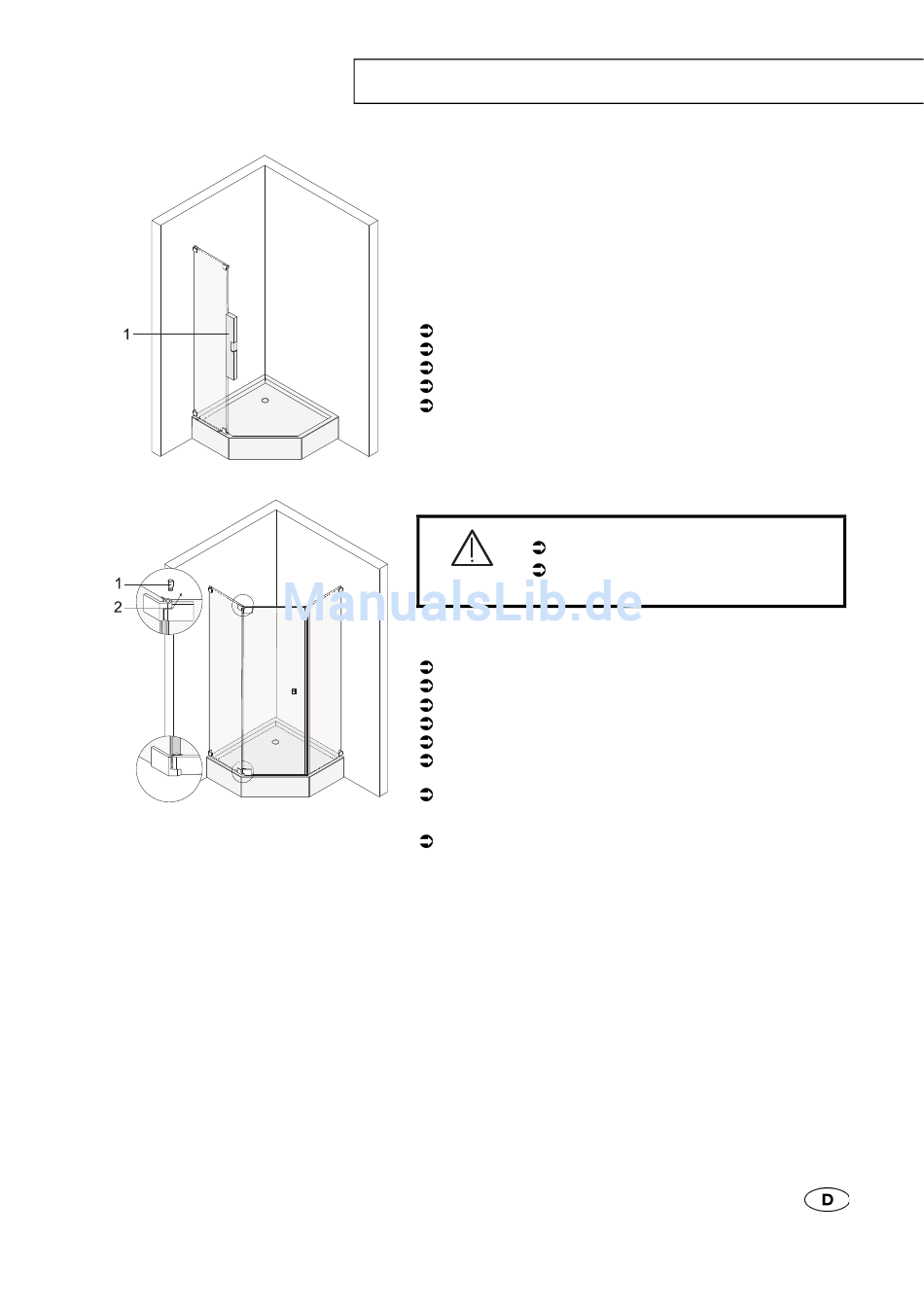

Festteile ausrichten und verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Festteile wie folgt verschrauben:
Festteile mit längerer Wasserwaage 1 ausrichten.
Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
Wandwinkel an Festteil mit Exzenter im Wandwinkel ausrichten.
Sicherstellen, dass unteres Scharnier auf Wannenrand aufliegt.
Alle Schrauben festziehen.
Hinweis
Die Arbeiten jeweils an beiden Festteilen ausführen.
Türen montieren und ausrichten
Glas platzt ab!
Vorsicht
Bild: Typ 051
Tür in unteres Scharnier an Festteil stellen.
Obere Scharniere ausrichten.
Bolzen 1 in oberes Scharnier stecken.
Bolzen 1 mit Gewindestift 2 sichern.
Tür mittels Exzenter im Scharnier ausrichten.
Sicherstellen, dass Tür und Seitenteil bei geschlossener Tür oben
bündig sind.
Prüfen, ob Türen korrekt schließen und ggf. erneut ausrichten.
Bei Typen mit Streifdichtung:
Sicherstellen, das Streifdichtung vollständig an Wand bzw. Festteil
anliegt und Tür leichtgängig schließt.
Hinweis
Bei Typ 052 die Arbeiten jeweils an beiden Festteilen ausführen.
Korrekt anliegende Magnetleiste gewährleistet größtmögliche Dichtheit.
Tür vorsichtig in Scharnier einsetzen.
Sicherstellen, dass die Tür nicht auf die Duschwanne
fällt.
11
