MONTAGE DER DUSCHE
Befestigungslöcher anzeichnen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil..
Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung
direkte Wandbefestigung eckig.
Verletzungsgefahr und Beschädigungen!
Warnung

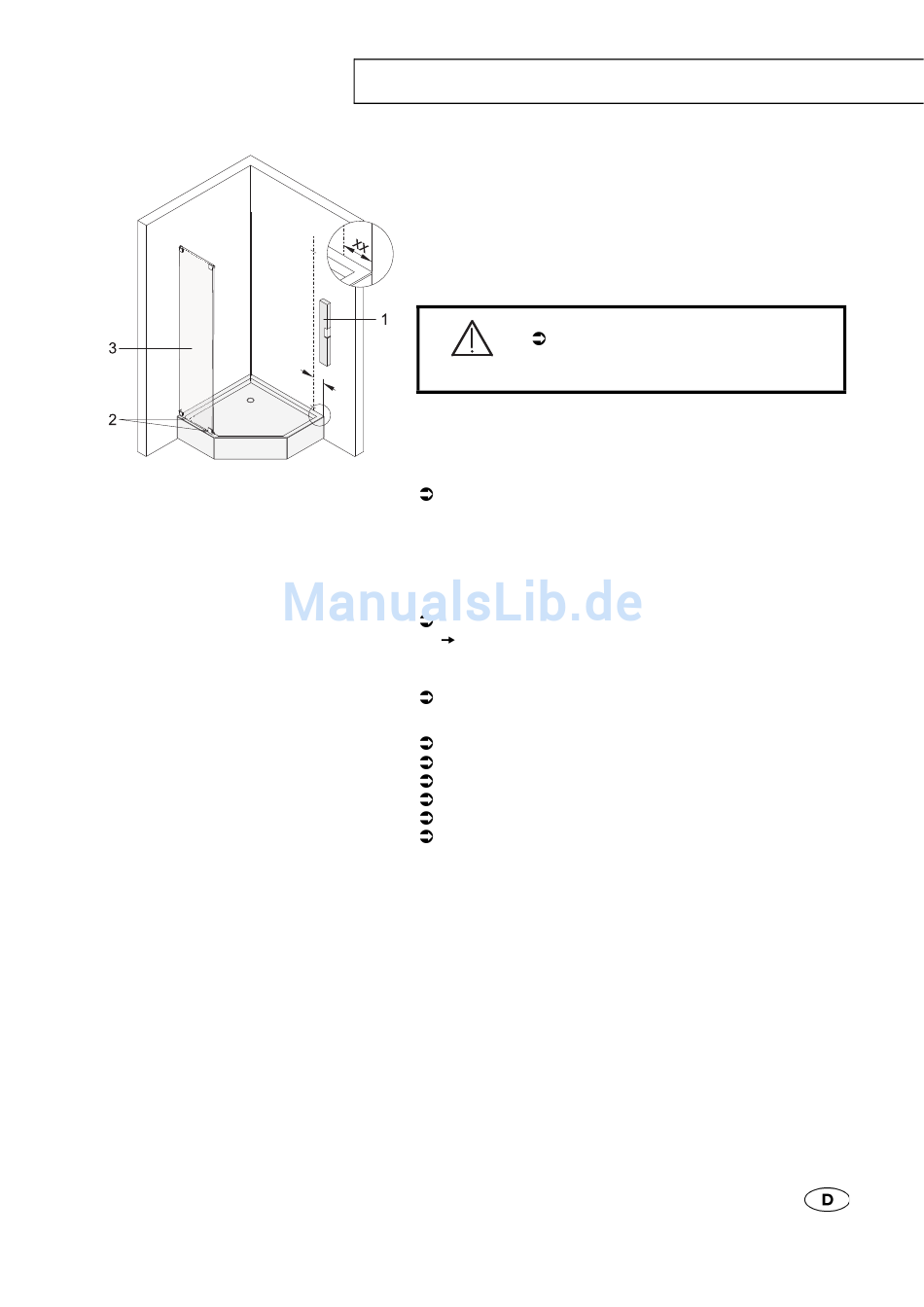

Bild: Typen 051, 052
Befestigungslöcher wie folgt anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeichnen:
xx = Einrückmaß auf Glasskizze + 31 mm
Bei Angabe Außenkannte Glas auf Glasskizze:
Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeichnen.
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 3 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
