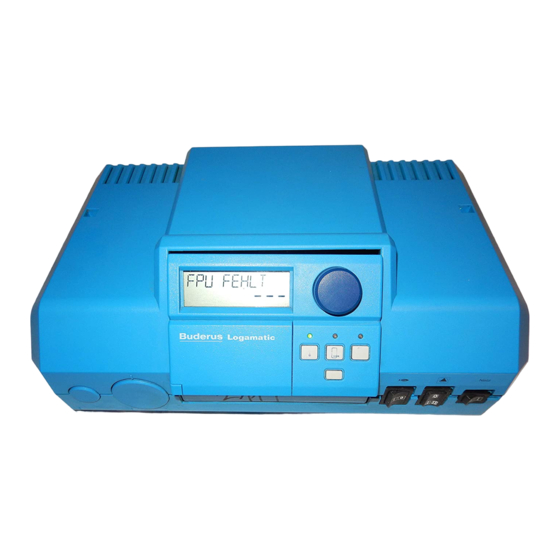

- Seite 1 Regelgerät °C 85.0 56 . Netz Bedienungsanleitung Logamatic 2114 Regelgerät für Festbrennstoff-Kessel Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Regelgerät warten ......16 Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
▶ Empfehlung für den Kunden: Wartungs- und Inspektionsvertrag mit einem zugelassenen Fachbetrieb abschließen und das Gerät jährlich warten lassen. Originalersatzteile Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entste- hen, wird keine Haftung übernommen. ▶ Nur Originalersatzteile und Zubehör verwenden. Anlagenschaden durch Frost ▶... -
Seite 4: Angaben Zum Produkt
Angaben zum Produkt Technische Daten Angaben zum Produkt Bestimmungsgemäße Verwendung Netzspannung 230 V +6% / -10% Das Regelgerät Logamatic 2114 dient zum Regeln und Kontrollieren von Festbrennstoff-Kesseln. Nennfrequenz 50/60 Hz Vorsicherung Die Regelgeräteeinstellungen müssen dem verwendeten Festbrenn- Träge stoff-Kessel, Pufferspeicher und der Anlagenhydraukik angepasst werden. -
Seite 5: Einführung
Einführung Einführung Mit dem Kauf des Regelgerätes Logamatic 2114 haben Sie sich für ein Regelgerät entschieden, mit dem Sie Ihren Festbrennstoff-Kessel ein- fach bedienen können. Es ermöglicht Ihnen einen optimalen Wärme- Komfort bei minimalem Energieverbrauch. Mit dem Regelgerät Logamatic 2114 sind Sie in der Lage, Ihre Heizungs- anlage so zu betreiben, dass Sie ökonomische, ökologische und auch... -
Seite 6: Bedienung
Bedienung Bedienung Das Regelgerät Logamatic 2114 wird von Ihnen eingestellt. Die Funktionen können durch Drücken und Drehen des Drehschalters Übersichtlich angeordnete Bedienelemente ermöglichen eine einfache aufgerufen werden. Bedienung. Übersicht der Bedienelemente Bild 1 Übersicht der Bedienelemente LCD-Display Drehschalter Tasten für Grundfunktionen... - Seite 7 Mit dem Betriebs-Fortführungsschalter ( Bild 1, [6], Seite 6) können „Info“ Infoebene auswählen. Sie einen angeschlossenen Öl- oder Gas-Heizkessel automatisch vom Regelgerät Logamatic 2114 zuschalten lassen. Dies bedeutet, dass der Öl- oder Gas-Heizkessel automatisch eingeschaltet wird, wenn die Puf- Tab. 8 Tasten für erweiterte Funktionen ferspeicher-Temperatur zur Versorgung der Heizungsanlage nicht mehr ausreicht.
-
Seite 8: Programmebene
Der veränderbare Parameter blinkt. UMSCHALT ▶ Drehschalter drehen, um den gewünschten Wert zu wählen. ▶ Taste loslassen. Prog GEBLAESE Nach dem Loslassen der Taste ist der eingestellte Wert gespeichert. Prog Tab. 11 Parameter einstellen Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 9: Programmebene Verlassen
▶ Wenn die gewünschte Temperatur erreicht ist: Taste loslassen. Prog Der geänderte Wert ist gespeichert (blinkt nicht mehr). Tab. 15 Umschaltschwelle einstellen Eingabebereich Grundeinstellung Umschaltschwelle 30 ... 90 °C 45 °C Tab. 16 Eingabebereich Umschaltschwelle Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 10: Gebläse-Zeit Einstellen
▶ Wenn die gewünschte Temperatur erreicht ist: Taste loslassen. Prog Der geänderte Wert ist gespeichert (blinkt nicht mehr). Tab. 19 Warmwasser-Temperatur einstellen Eingabebereich Grundeinstellung Warmwasser-Temperatur 45 ... 60 °C 60 °C Tab. 20 Eingabebereich Warmwasser-Temperatur Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 11: Warmwasser-Temperatur
▶ Wenn die gewünschte Einstellung erreicht ist: Taste loslassen. Der geänderte Wert ist gespeichert (blinkt nicht mehr). Tab. 21 Warmwasser-Funktion ein- oder ausschalten Eingabebereich Grundeinstellung Warmwasser-Funktion EIN / AUS Tab. 22 Einstelloptionen Warmwasser-Funktion Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 12: Infoebene
Parameter wählen Bedienung Ergebnis ▶ Infoebene aufrufen ( Seite 12). RüCKLAUF ▶ Drehschalter drehen, um den gewünschten Parameter zu wählen. Der aktuelle Wert des Parameters wird angezeigt. GEBLAESE FüLLtür Tab. 25 Parameter wählen Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 13: Infoebene Verlassen
Infoebene aufzurufen. Es erscheint RÜCKLAUF als erster Parameter im Display. ▶ Drehschalter drehen, bis FÜLLTÜR angezeigt wird. Es erscheint FÜLLTÜR und der aktuelle Status der Fülltür im Display. FüLLtür Tab. 29 Fülltürstatus anzeigen Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 14: Sperrung Anzeigen
Altgeräte enthalten Wertstoffe, die einer Wiederverwertung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunststoffe sind gekenn- zeichnet. Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 15: Störungen
Externer ATW ist angeschlossen und Automatische Umschaltung wird aus Kessel geht in Betrieb, wenn die Abgastem- Abgastemperatur ist über dem Ein- Sicherheitsgründen blockiert. peratur des Festbrennstoff-Kessels abge- stellwert. kühlt ist. Tab. 33 Mögliche Störungen Logamatic 2114 – 6 720 646 533 (2016/08) -
Seite 16: Reinigung Und Wartung
Reinigung und Wartung Regelgerät reinigen ▶ Regelgerät von außen mit einem feuchten Tuch reinigen. Regelgerät warten Regelgerät einmal jährlich durch einen Fachbetrieb warten lassen. Empfehlung: Wartungs- und Inspektionsvertrag mit ei- nem zugelassenen Fachbetrieb abschließen. Logamatic 2114 – 6 720 646 533 (2016/08) - Seite 17 Notizen Logamatic 2114 – 6 720 646 533 (2016/08)
