- Seite 1 Bedienungsanleitung Funktionsmodul FM443 Für den Bediener Solarmodul Vor Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
......12 Störungs- und Fehlerbehebung ..... 14 Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Sicherheit
Das Nichtbeachten von Sicherheitshinweisen kann zu schweren Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. Bestimmungsgemäße Verwendung Das Funktionsmodul FM443 können Sie in die Regelgeräte des Regelsystems Logamatic 4000 einbauen. Normen und Richtlinien Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen Richtlinien sowie den ergänzenden nationalen... -
Seite 4: Erklärung Der Verwendeten Symbole
VERLETZUNGSGEFAHR/ANLAGENSCHADEN Weist auf eine potenziell gefährliche Situation hin, die zu mittleren oder leichten Körperverletzungen oder zu Sachschäden führen VORSICHT! kann. ANWENDERHINWEIS Anwendertipps für eine optimale Gerätenutzung und -einstellung sowie sonstige nützliche Informationen. Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Beachten Sie Diese Hinweise
Sicherheit Beachten Sie diese Hinweise Das Funktionsmodul FM443 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Bedienung Sachschäden nicht vollständig ausgeschlossen werden. Lesen Sie vor der Bedienung des Funktionsmodules FM443 diese Bedienungsanleitung sorgfältig durch. -
Seite 6: Produktbeschreibung

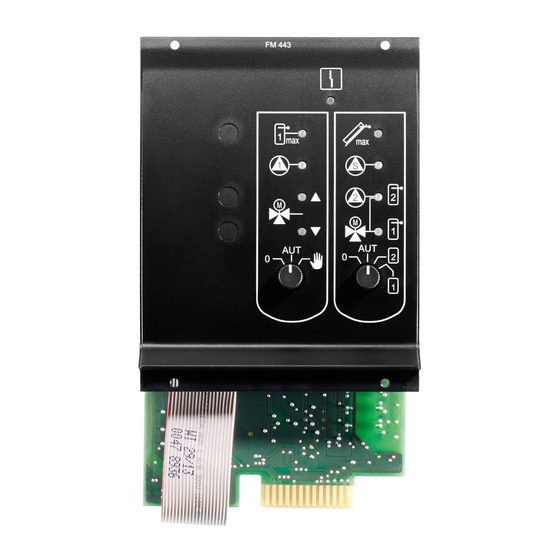

Produktbeschreibung Produktbeschreibung Das Funktionsmodul FM443 ist ausschließlich für den Einsatz im modularen Regelsystem Logamatic 4000 konzipiert worden. Sie können mit Hilfe des Funktionsmoduls FM443 eine Solaranla- ge mit einem oder zwei solaren Verbrauchern (z. B. Speicher) re- geln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls FM443 nutzen: –... - Seite 7 Solarkreispumpe 2 bzw. 3-Wege-Umschaltventil 2 in Stellung Solarkreis 2* 10 3-Wege-Umschaltventil in Stellung Solarkreis 1 11 Handschalter (Auswahl Solarkreis) LED-Dauerleuchten: Pumpe läuft (100%) LED „flackert“: Pumpe moduliert LED aus: Pumpe aus Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 8: Stellungen Der Handschalter
Der Solarkreis 1 und der Bypass sind im Automatik- Betrieb, dies ist die Standardeinstellung. Der Handbetrieb ist aktiviert. Die Solarkreispumpe 1 ist eingeschaltet. Der Bypass wird nicht angesteuert. Tab. 1 Stellungen Handschalter Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Handschalter (Auswahl Solarkreis)
Stellungen Handschalter ANWENDERHINWEIS Wenn sich der Handschalter nicht im Automatik-Betrieb befindet, dann erfolgt in der Bedieneinheit MEC2 eine entsprechende Mel- dung und auf dem Modul leuchtet die LED „Modulstörung“. Informieren Sie Ihren Heizungsfachmann. Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Die Funktionen Des Fm443
Nähere Informationen entnehmen Sie bitte den technischen Un- terlagen Ihres Regelgerätes. Öffnen Sie die Klappe der Bedieneinheit MEC2. Taste „Heizkreis“ drücken und gedrückt halten. Drehknopf drehen, bis im Display „Heizkreisauswahl – Solar“ er- scheint. Taste „Heizkreis“ loslassen. Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 11 Kollektor zum Speicher fließen – die Speichertemperatur sinkt, so dass z. B. die Nachheizung einsetzen muss. ANWENDERHINWEIS Die Betriebsart „Manuell EIN“ schaltet sich nach 30 Min. automa- tisch in den Automatik-Betrieb zurück. Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 12: Betriebswerte Abfragen
– Solarspeichertemperatur 2 – Betriebsstunden Solarspeicher 2 – Wärmemenge Solarspeicher 2 – Tagesmenge:Aktuell Gestern Vorgestern – Wochenmenge:Aktuell Vor 1 Woche Vor 2 Wochen – Jahresmenge Nur wenn vorhanden und in der Bedieneinheit MEC2 eingestellt! Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 13 Wärmemengenzähler-Set (Zubehör) im So- larkreis eingebaut und im Funktionsmodul FM443 angeschlossen ist. Öffnen Sie die Klappe der Bedieneinheit MEC2. Drehen Sie den Drehknopf, bis Ihnen die gewünschten Werte an- gezeigt werden. Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 14: Störungs- Und Fehlerbehebung
Störungen des Solarkreises und der maximal zwei solaren Ver- braucher werden Ihnen im Display Ihrer Bedieneinheit MEC2 an- gezeigt. ANWENDERHINWEIS Die Störmeldungen bleiben so lange bestehen, bis die Fehler be- hoben wurden. Funktionsmodul FM443 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 15 Sie die Klappe Ihrer Bedieneinheit MEC2 öffnen. ANWENDERHINWEIS Verständigen Sie Ihren Heizungsfachmann, wenn Störungen am Funktionsmodul FM443 auftreten und diese im Display in Ihrer Be- dieneinheit MEC2 angezeigt werden. Wenn mehrere Störungen anstehen, drehen Sie den Drehknopf, bis Ihnen die Störungen angezeigt werden, die den Solarkreis oder einen der zwei solaren Verbraucher betreffen.
