4

Bedienung

4 Bedienung
Das Regelgerät Logamatic 2114 wird von Ihnen eingestellt.
Übersichtlich angeordnete Bedienelemente ermöglichen eine einfache
Bedienung.
4.1 Übersicht der Bedienelemente

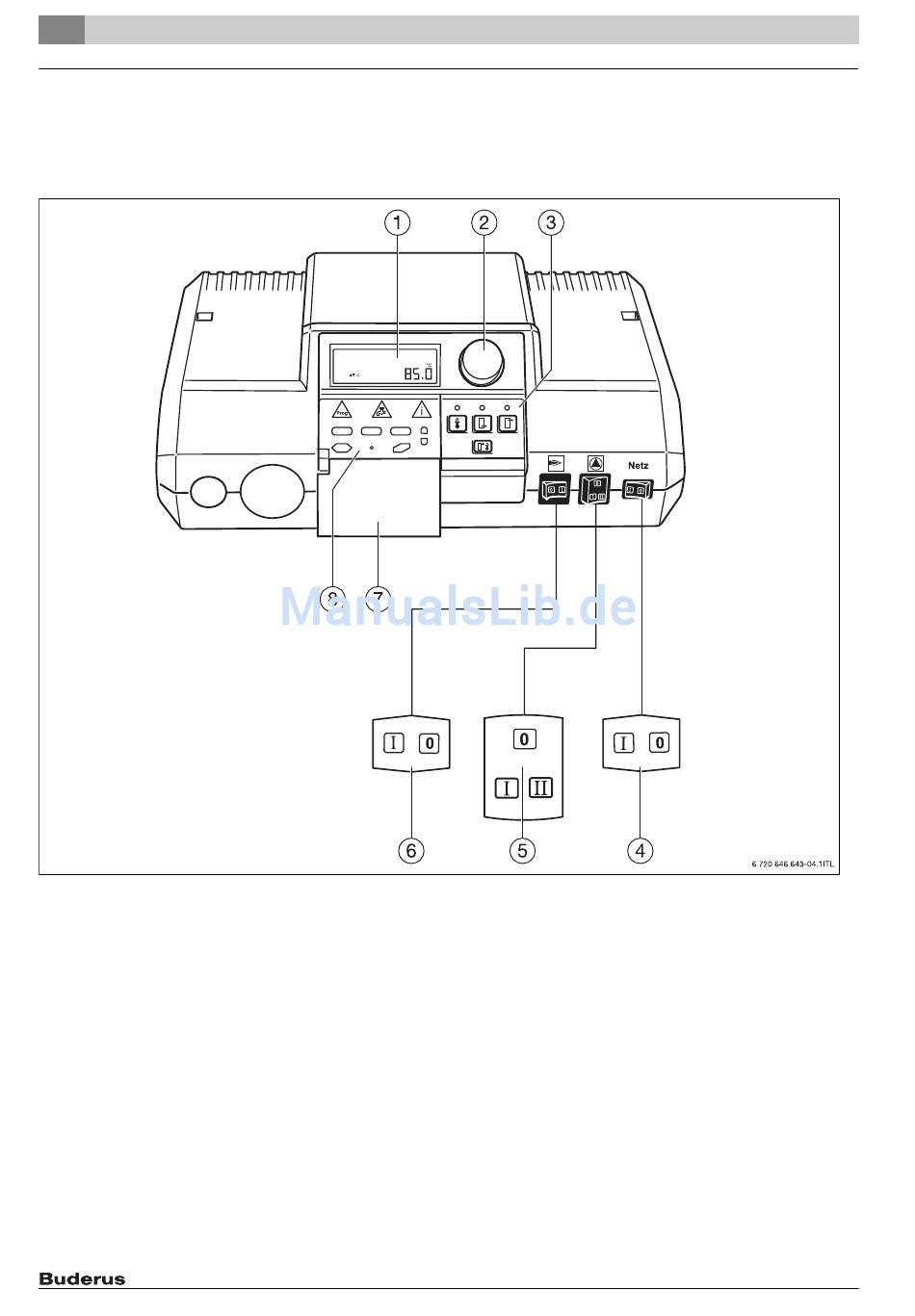

Bild 1 Übersicht der Bedienelemente
[1] LCD-Display
[2] Drehschalter
[3] Tasten für Grundfunktionen
[4] Ein/Aus-Schalter
[5] Schalter Heizungspumpe
[6] Betriebs-Fortführungsschalter (zur manuellen Sperrung des
Öl- oder Gas-Heizkessels), Aus/Automatik
[7] Klappe
[8] Tasten für erweiterte Funktionen
6
Die Funktionen können durch Drücken und Drehen des Drehschalters
aufgerufen werden.
Logamatic 2114 – 6 720 646 533 (2016/08)
