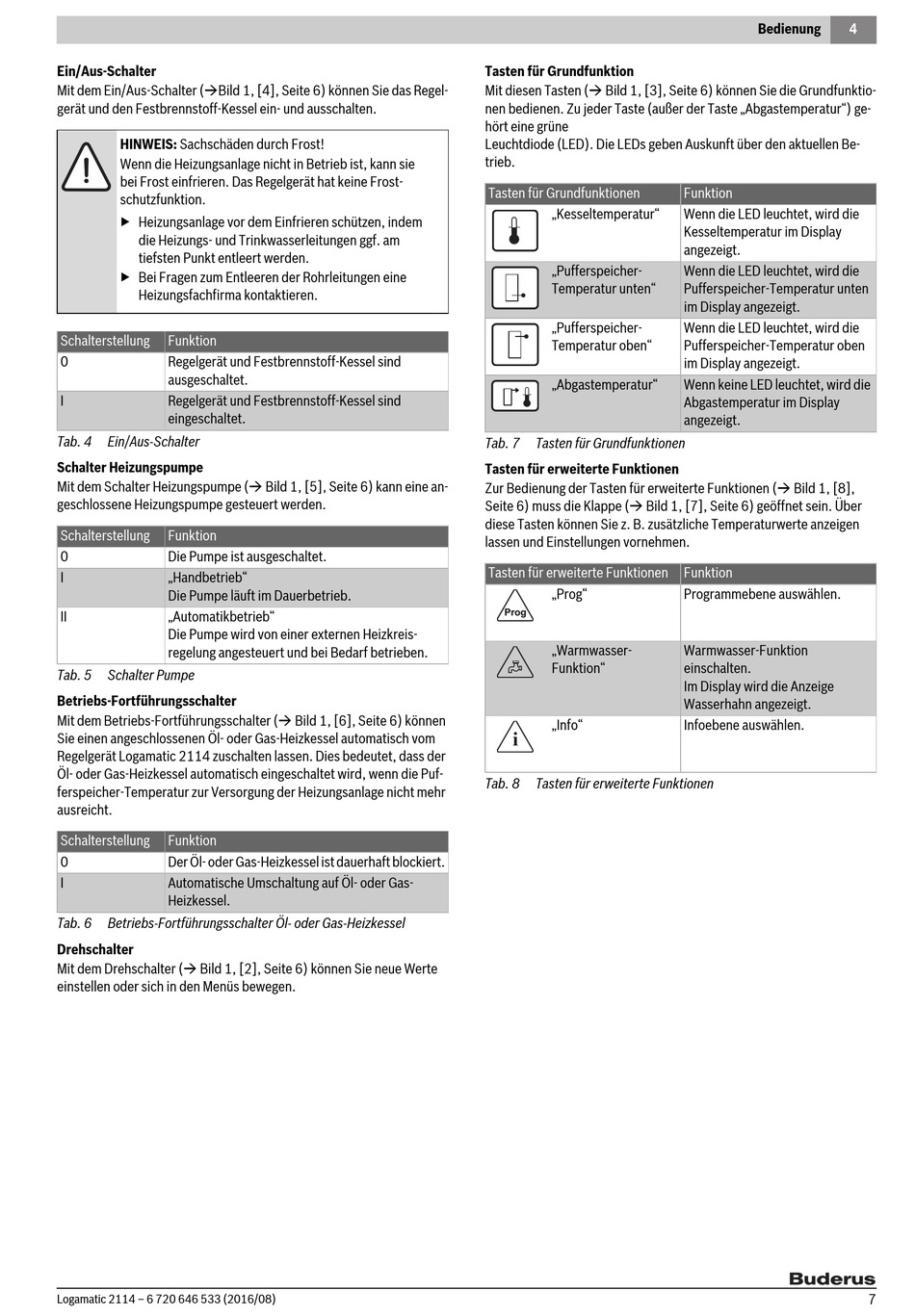

Ein/Aus-Schalter
Mit dem Ein/Aus-Schalter (Bild 1, [4], Seite 6) können Sie das Regel-
gerät und den Festbrennstoff-Kessel ein- und ausschalten.
HINWEIS: Sachschäden durch Frost!
Wenn die Heizungsanlage nicht in Betrieb ist, kann sie
bei Frost einfrieren. Das Regelgerät hat keine Frost-
schutzfunktion.
▶ Heizungsanlage vor dem Einfrieren schützen, indem
die Heizungs- und Trinkwasserleitungen ggf. am
tiefsten Punkt entleert werden.
▶ Bei Fragen zum Entleeren der Rohrleitungen eine
Heizungsfachfirma kontaktieren.
Schalterstellung
Funktion
0
Regelgerät und Festbrennstoff-Kessel sind
ausgeschaltet.
I
Regelgerät und Festbrennstoff-Kessel sind
eingeschaltet.
Tab. 4
Ein/Aus-Schalter
Schalter Heizungspumpe
Mit dem Schalter Heizungspumpe ( Bild 1, [5], Seite 6) kann eine an-
geschlossene Heizungspumpe gesteuert werden.
Schalterstellung
Funktion
0
Die Pumpe ist ausgeschaltet.
I
„Handbetrieb"
Die Pumpe läuft im Dauerbetrieb.
II
„Automatikbetrieb"
Die Pumpe wird von einer externen Heizkreis-
regelung angesteuert und bei Bedarf betrieben.
Tab. 5
Schalter Pumpe
Betriebs-Fortführungsschalter
Mit dem Betriebs-Fortführungsschalter ( Bild 1, [6], Seite 6) können
Sie einen angeschlossenen Öl- oder Gas-Heizkessel automatisch vom
Regelgerät Logamatic 2114 zuschalten lassen. Dies bedeutet, dass der
Öl- oder Gas-Heizkessel automatisch eingeschaltet wird, wenn die Puf-
ferspeicher-Temperatur zur Versorgung der Heizungsanlage nicht mehr
ausreicht.
Schalterstellung
Funktion
0
Der Öl- oder Gas-Heizkessel ist dauerhaft blockiert.
I
Automatische Umschaltung auf Öl- oder Gas-
Heizkessel.
Tab. 6
Betriebs-Fortführungsschalter Öl- oder Gas-Heizkessel
Drehschalter
Mit dem Drehschalter ( Bild 1, [2], Seite 6) können Sie neue Werte
einstellen oder sich in den Menüs bewegen.
Logamatic 2114 – 6 720 646 533 (2016/08)
Tasten für Grundfunktion
Mit diesen Tasten ( Bild 1, [3], Seite 6) können Sie die Grundfunktio-
nen bedienen. Zu jeder Taste (außer der Taste „Abgastemperatur") ge-
hört eine grüne
Leuchtdiode (LED). Die LEDs geben Auskunft über den aktuellen Be-
trieb.
Tasten für Grundfunktionen
„Kesseltemperatur"
„Pufferspeicher-
Temperatur unten"
„Pufferspeicher-
Temperatur oben"
„Abgastemperatur"
Tab. 7
Tasten für Grundfunktionen
Tasten für erweiterte Funktionen
Zur Bedienung der Tasten für erweiterte Funktionen ( Bild 1, [8],
Seite 6) muss die Klappe ( Bild 1, [7], Seite 6) geöffnet sein. Über
diese Tasten können Sie z. B. zusätzliche Temperaturwerte anzeigen
lassen und Einstellungen vornehmen.
Tasten für erweiterte Funktionen
„Prog"
Prog
„Warmwasser-
Funktion"
„Info"
i
Tab. 8
Tasten für erweiterte Funktionen
Bedienung
4
Funktion
Wenn die LED leuchtet, wird die
Kesseltemperatur im Display
angezeigt.
Wenn die LED leuchtet, wird die
Pufferspeicher-Temperatur unten
im Display angezeigt.
Wenn die LED leuchtet, wird die
Pufferspeicher-Temperatur oben
im Display angezeigt.
Wenn keine LED leuchtet, wird die
Abgastemperatur im Display
angezeigt.
Funktion
Programmebene auswählen.
Warmwasser-Funktion
einschalten.
Im Display wird die Anzeige
Wasserhahn angezeigt.
Infoebene auswählen.
7
