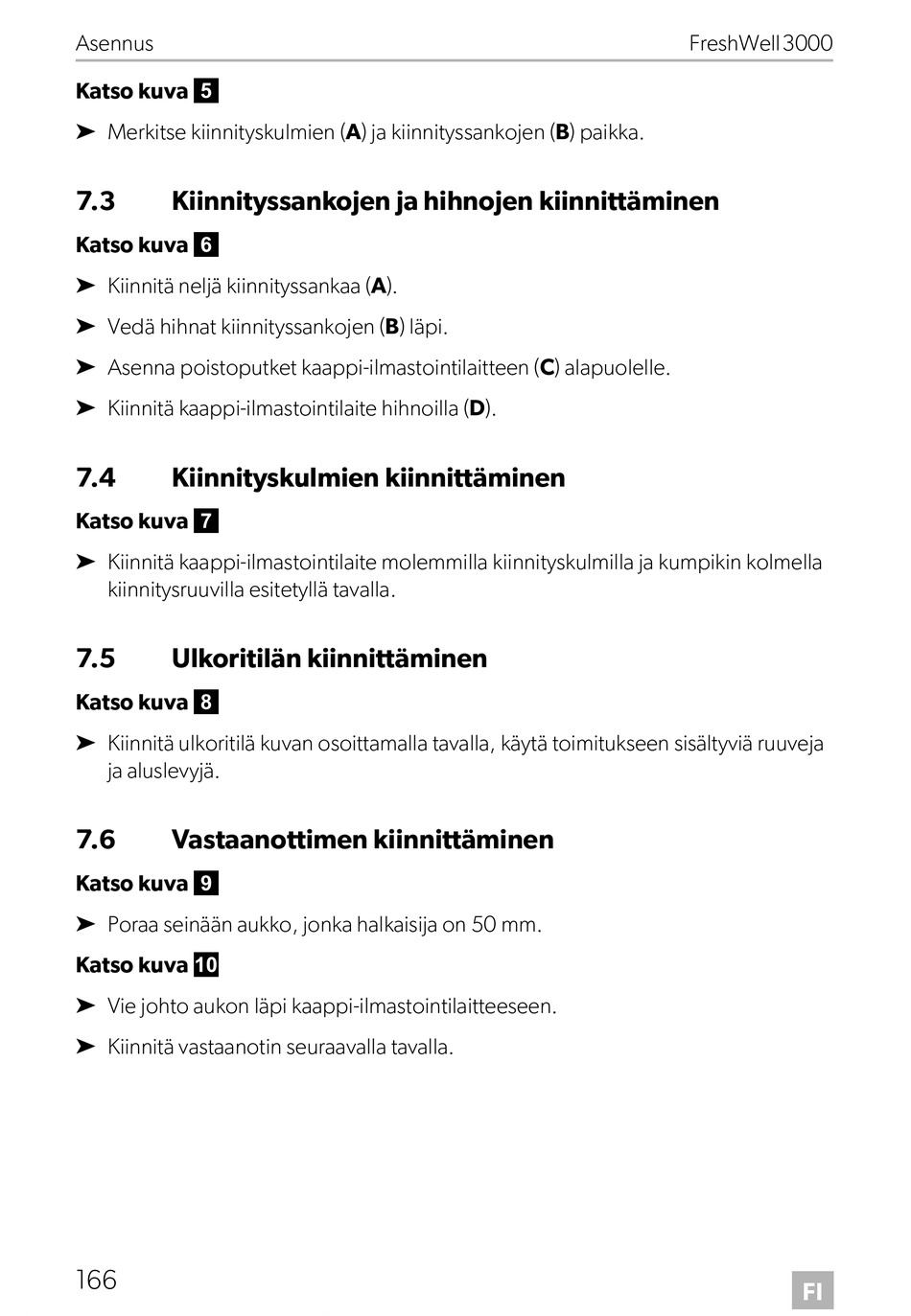

Asennus
Katso kuva 5
➤ Merkitse kiinnityskulmien (A) ja kiinnityssankojen (B) paikka.
7.3 Kiinnityssankojen ja hihnojen kiinnittäminen
Katso kuva 6
➤ Kiinnitä neljä kiinnityssankaa (A).
➤ Vedä hihnat kiinnityssankojen (B) läpi.
➤ Asenna poistoputket kaappi-ilmastointilaitteen (C) alapuolelle.
➤ Kiinnitä kaappi-ilmastointilaite hihnoilla (D).
7.4 Kiinnityskulmien kiinnittäminen
Katso kuva 7
➤ Kiinnitä kaappi-ilmastointilaite molemmilla kiinnityskulmilla ja kumpikin kolmella
kiinnitysruuvilla esitetyllä tavalla.
7.5 Ulkoritilän kiinnittäminen
Katso kuva 8
➤ Kiinnitä ulkoritilä kuvan osoittamalla tavalla, käytä toimitukseen sisältyviä ruuveja
ja aluslevyjä.
7.6 Vastaanottimen kiinnittäminen
Katso kuva 9
➤ Poraa seinään aukko, jonka halkaisija on 50 mm.
Katso kuva 0
➤ Vie johto aukon läpi kaappi-ilmastointilaitteeseen.
➤ Kiinnitä vastaanotin seuraavalla tavalla.
