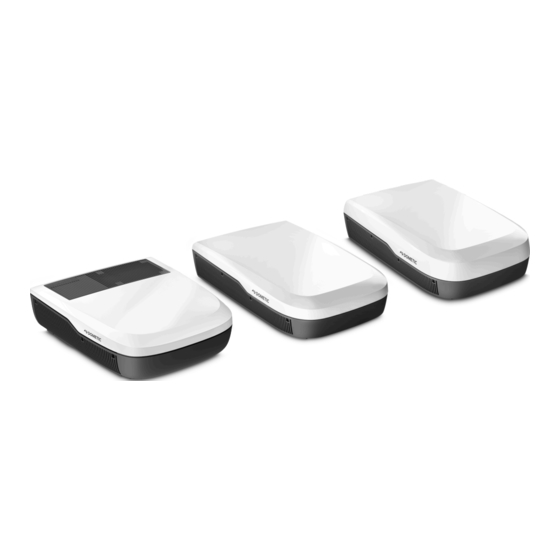

Dometic FreshJet FJX-Serie Montageanleitung
Dach-klimaanlage
Vorschau ausblenden
Andere Handbücher für FreshJet FJX-Serie:
- Montageanleitung (316 Seiten) ,
- Montageanleitung (332 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
CLIMATE CONTROL
Dometic FreshJet FJX
Roof Air Conditioner
EN
Installation manual........................................................................... 13
Dachklimaanlage
DE
Montageanleitung...........................................................................25
Climatiseur de toit
FR
Instructions de montage.................................................................. 38
Equipo de aire acondicionado de techo
ES
Instrucciones de montaje..................................................................51
Sistema de ar condicionado de tejadilho
PT
Instruções de montagem................................................................. 64
Climatizzatore a tetto
IT
Indicazioni di montaggio................................................................. 77
Dakairconditioning
NL
Montagehandleiding.......................................................................90
Tagklimaanlæg
DA
Monteringsvejledning.................................................................... 103
Takmonterad klimatanläggning
SV
Monteringsanvisning...................................................................... 115
Takklimaanlegg
NO
Monteringsanvisning......................................................................127
Kattoilmastointilaite
FI
Asennusohje................................................................................. 139
Klimatyzator dachowy
PL
Instrukcja montażu..........................................................................151
Strešná klimatizácia
SK
Návod na montáž.......................................................................... 164
FJX
Střešní klimatizace
CS
Návod k montáži........................................................................... 177
Tetőklíma-berendezés
HU
Szerelési útmutató......................................................................... 189
Krovni klima-uređaj
HR
Upute za montažu......................................................................... 201
Tavan Kliması
TR
Montaj Kılavuzu............................................................................. 213
Strešna klimatska naprava
SL
Navodilo za montažo.....................................................................225
Aer condiţionat de plafon
RO
Instrucţiuni de montaj.................................................................... 237
Покривна климатична инсталация
BG
Инструкция за монтаж...................................................................250
Katusekliimaseade
ET
Paigaldusjuhend............................................................................263
Κλιματιστικό οροφής
EL
Οδηγίες τοποθέτησης.................................................................275
Stogo oro kondicionierius
LT
Montavimo vadovas...................................................................... 289
Jumta gaisa kondicionētājs
LV
Uzstādīšanas rokasgrāmata............................................................. 301
AR
313 .....................................................................................ﺩﻟﻳﻝ ﺍﻟﺗﺭﻛﻳﺏ
ﻣﻛﻳﻑ ﻫﻭﺍء ﺍﻟﺳﻘﻑ
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic FreshJet FJX-Serie
Inhaltszusammenfassung für Dometic FreshJet FJX-Serie
-
Seite 2: List Of Figures
Dometic FJX EN List of Figures FJX4233M FJX4233EEH FJX7337IHP FJX7457IHP FJX4333E(EH) FJX7333IHP... - Seite 3 EN Dometic FJX ...
- Seite 4 Dometic FJX EN ...
- Seite 5 EN Dometic FJX BUTYL ...
- Seite 6 Dometic FJX EN FJX4233M FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP...
- Seite 7 EN Dometic FJX FJX4233M FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP...
- Seite 8 Dometic FJX EN FJX4233M 2.5 ± 0.3 Nm FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP 2.5 ± 0.3 Nm FJX4233M FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP...
- Seite 9 EN Dometic FJX FJX4233M CLICK FJX4233EEH, FJX4333E(EH), FJX7333IHP, FJX7337IHP, FJX7457IHP CLICK ...
- Seite 10 Dometic FJX EN ...
- Seite 11 EN Dometic FJX GRN/YEL 1 L1 Elec Conn GRN/YEL From A/C Thermostat...
- Seite 12 Dometic FJX EN FreshJet FJX4233M 289,5 289,5 FJX4233EEH, FJX4333E(EH), FJX7333IHP 289,5 289,5 FreshJet FJX7337IHP 1090...
- Seite 13 EN Dometic FJX FreshJet FJX7457IHP 1090...
-
Seite 26: Wichtige Hinweise
Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. 2 Erklärung der Symbole GEFAHR! Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führt, wenn die jeweiligen... -
Seite 27: Zielgruppen
Gefahren bzw. den einschlägigen Vorschriften vertraut sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenn Reparaturen notwendig sind, wenden Sie sich an den Kundendienst in Ihrem Land (siehe dometic.com/dealer). • Das Gerät muss gemäß den nationalen Vorschriften für elektrische und mechanische Installationen montiert werden. -
Seite 28: Lieferumfang
Dometic FJX DE • Betreiben Sie das Gerät nur, wenn das Gehäuse und die Kabel unbeschädigt sind. • Setzen Sie das Gerät nicht in der Nähe von entflammbaren Flüssigkeiten oder in geschlossenen Räumen ein. • Achten Sie darauf, dass brennbare Gegenstände nicht im Bereich des Luftaustritts gelagert oder montiert sind. -
Seite 29: Zubehör
DE Dometic FJX Anzahl Beschreibung Nr. in Abb. , Abb. Befestigungsschrauben Kastenabdeckung Nur einige Modelle: Fernbedienung 6 Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Beschreibung Art.-Nr. Luftkanalverlängerungen (durch jeden Abschnitt werden 10 mm hinzugefügt) 4450017931 Längere Befestigungsschrauben M6 x 160 mm (für Dachstärken 60 … 120 mm) -
Seite 30: Liste Der Modelle
Dometic FJX DE Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. 8 Liste der Modelle Die Modelle werden nach mechanischen Modellen, Modellen mit fester Drehzahl und Modellen mit Wechselrichter unterschieden. Die folgende Tabelle zeigt, welche Funktion für ein bestimmtes Modell gilt: Funktion ... -
Seite 31: Technische Grenzen Und Bedingungen
DE Dometic FJX 10 Technische Grenzen und Bedingungen Die Dachklimaanlage ist für Fahrzeuge mit einer Dachstärke von 25 mm … 60 mm vorgesehen. Die Dachklimaan- lage arbeitet bei Umgebungstemperaturen zwischen -2 °C … 52 °C. Die Dachklimaanlage ist für den Einbau inner- halb von ± 10 ° zur horizontalen Ebene vorgesehen. -
Seite 32: Rückseite
Dometic FJX DE • Verlegen Sie keine losen oder scharf abgeknickten Leitungen an elektrisch leitenden Materialien (Metall). • Ziehen Sie nicht an den Leitungen. • Stellen Sie sicher, dass die Kabel nicht Verschleiß, Korrosion, übermäßigem Druck, Schwingungen, scharfen Kanten oder anderen schädlichen Umgebungsauswirkungen ausgesetzt sind. Bei der Prü- fung müssen auch die Auswirkungen von Alterung oder kontinuierlichen Schwingungsquellen wie... - Seite 33 DE Dometic FJX Neue Öffnung herstellen 2. Wählen Sie auf dem Dach eine Zone in der Mitte zwischen zwei Längsprofilen. 3. Markieren Sie die Position und Größe der Öffnung (400 × 400 mm). Abb. auf Seite 2 4. Bohren Sie die Ecken aus (A).
-
Seite 34: Elektrische Anschlüsse
Dometic FJX DE 19. Richten Sie den Dachrahmen anhand der Öffnungsgröße aus. 20. Passen Sie den Dachrahmen in die Dachöffnung ein. Abb. auf Seite 4 21. Heben Sie die Dacheinheit auf das Fahrzeugdach. Beachten Sie die Fahrtrichtung. 22. Setzen Sie die Dacheinheit in den Dachrahmen ein und richten Sie sie in der Nut des Dachrahmens aus. Richten Sie die Nut des Dachrahmens anhand der Ecken an der Vorderseite des Dachrahmens aus. -
Seite 35: Anschlusspläne
DE Dometic FJX Abb. auf Seite 7 29. Drücken Sie den Filter wieder vollständig in die Halterung. Abb. auf Seite 7 30. Rasten Sie die mittlere Abdeckung am Luftverteilerkasten ein. Abb. auf Seite 8 31. Informieren Sie sich beim Fahrzeughersteller, ob aufgrund des Aufbaus der Dachklimaanlage eine Abnahme (nach § 19 StVZO) und eine Änderung des Eintrags der Fahrzeughöhe in den Fahrzeugpapieren notwendig... -
Seite 36: Technische Daten
Seite 11 Abb. auf Seite 12 Enthält fluorierte Treibhausgase. Hermetisch geschlossene Vorrichtung. Hiermit erklärt Dometic, dass dieser Funkgerätetyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar http://documents.dometic.com. FreshJet FJX4233M Kühlleistung in Anlehnung an... - Seite 37 DE Dometic FJX FreshJet FJX4233EEH FreshJet FJX4333EEH FreshJet FJX4333E Benötigte Sicherung: Betriebstemperaturbereich: -2 °C … 52 °C Kühlmittel: Kühlmittelmenge: 320 g 360 g 360 g -Äquivalent: 0,22 t 0,24 t 0,24 t Treibhauspotenzial (GWP): Schutzklasse (Dachklimaanla- IPX4 ge): Geräuschpegel (höchste Lüfter- < 70 dB(A)
- Seite 38 Dometic FJX DE FreshJet FJX7333IHP FreshJet FJX7337IHP FreshJet FJX7457IHP Geräuschpegel (höchste Lüfter- < 70 dB(A) stufe) Frequenz 2,4 GHz Maximale Funkfrequenzleis- 19,14 dBm tung ≤ 7 m ≤ 7 m > 8 m Vorgeschlagene maximale Fahrzeuglänge (mit isolierten Wänden): Abb. Abb. ...
