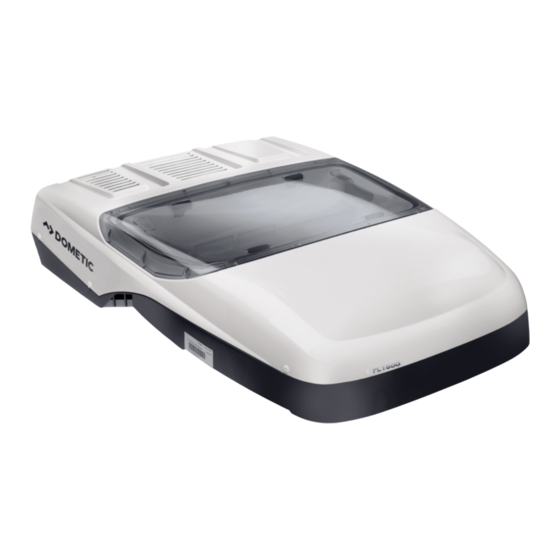

Dometic FreshLight 1600 Bedienungsanleitung
Verwandte Anleitungen für Dometic FreshLight 1600
Inhaltszusammenfassung für Dometic FreshLight 1600

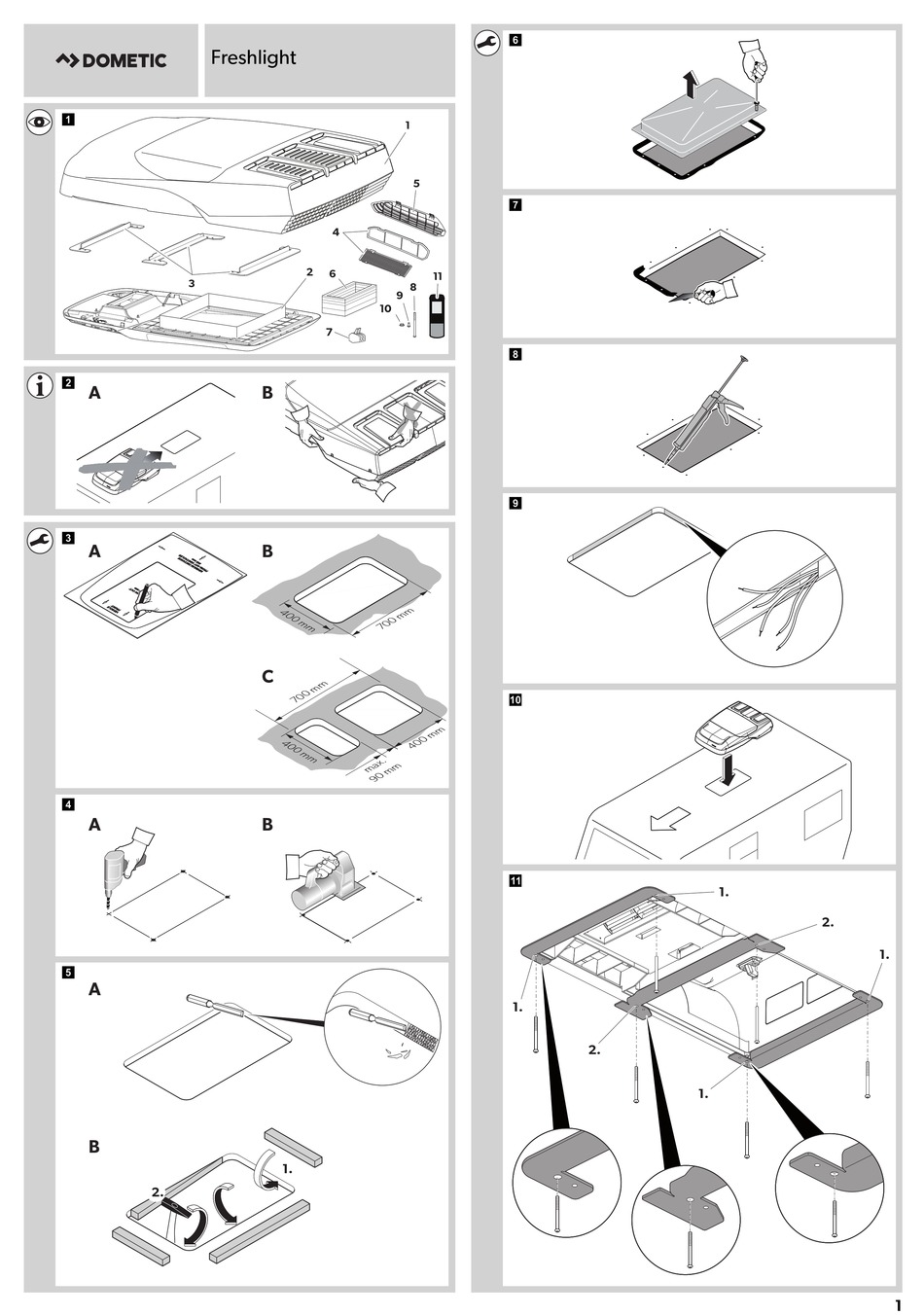

- Seite 1 Freshlight...
- Seite 2 2,5 Nm Dometic WAECO International GmbH Hollefeldstrasse 63 D-48282 Emsdetten dometic.com...
- Seite 3 AIR CONDITIONERS FRESHLIGHT Kattooilmastointilaitteisto Asennusohje ..... . . 194 Накрышный кондиционер Инструкция по монтажу....212 Klimatyzator dachowy Instrukcja montażu .
- Seite 24 FreshLight Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... 23 Sicherheits- und Einbauhinweise .
-
Seite 25: Erklärung Der Symbole
FreshLight Erklärung der Symbole Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. -
Seite 26: Umgang Mit Dem Gerät
Sicherheits- und Einbauhinweise FreshLight Umgang mit dem Gerät WARNUNG! • Die Montage und Reparaturen der Dachklimaanlage dürfen nur von Fachkräften durchgeführt werden, die mit den verbundenen Gefahren bzw. den einschlägigen Vorschriften vertraut sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an den Service-Stützpunkt in Ihrem Land (Adressen auf der Rückseite). -
Seite 27: Umgang Mit Elektrischen Leitungen
FreshLight Zielgruppe dieser Anleitung • Führen Sie keine Änderungen oder Umbauten am Gerät durch. • Bei angebauter Dachklimaanlage dürfen Sie auf keinen Fall mit Ihrem Wohnmobil in die Waschanlage fahren. • Treten Fehler im Kältemittelkreislauf der Anlage auf, so muss die Anlage von einem Fachbetrieb geprüft und ordnungsgemäß... -
Seite 28: Lieferumfang
Lange Befestigungsschraube Kurze Befestigungsschraube Abdeckkappe Fernbedienung Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Teilebezeichnung Artikelnummer DC-Erweiterungskit DC-Kit2 9100300001 DC-Erweiterungskit DC-Kit3 9100300002 DC-Erweiterungskit DC-Kit5 9100300073 HINWEIS Mit einem DC-Erweiterungskit (Zubehör) kann die Dachklimaanlage Dometic FreshLight für den Fahrbetrieb erweitert werden. -
Seite 29: Bestimmungsgemäßer Gebrauch
FreshLight Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Die Dachklimaanlage Dometic FreshLight mit integriertem Dachfenster ist in der Lage, die Innenräume von Wohnmobilen und Caravans mit kühler oder warmer Luft zu klimatisieren. Die Dachklimaanlage ist nicht für die Montage in Baumaschinen, Landmaschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker Vibrationseinwirkung ist eine ordnungsgemäße Funktion nicht gewährleistet. -
Seite 30: Montage
Montage FreshLight Montage VORSICHT! Verletzungsgefahr! Die Montage der Dachklimaanlage darf ausschließlich von ent- sprechend ausgebildeten Fachbetrieben durchgeführt werden. Die nachfolgenden Informationen richten sich an Fachkräfte, die mit den anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind. Hinweise zur Montage Vor der Montage der Dachklimaanlage muss diese Montageanleitung vollständig gelesen werden. - Seite 31 FreshLight Montage Hinweise zum Transport • Tragen Sie die Dachklimaanlage immer zu zweit. • Heben Sie die Dachklimaanlage zum Bewegen immer an, ziehen Sie sie nicht über das Dach (Abb. 2 A). • Verwenden Sie zum Anheben nicht die hinteren Lüftungsschlitze (Abb. 2 B). Hinweise zum Montageort •...
- Seite 32 Montage FreshLight Hinweise zur Elektrik • Lassen Sie die Dachklimaanlage nur von einer Fachkraft elektrisch anschließen. • Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhande- nen Energieversorgung. • Wenn die Beleuchtung auch ohne 230-Vw-Spannungsversorgung einschaltbar sein soll, stellen Sie sicher, dass eine 12-Vg-Zuleitung von der Batterie zur Dach- klimaanlage vorhanden ist.
-
Seite 33: Neue Öffnung Herstellen
FreshLight Montage Neue Öffnung herstellen Siehe Abb. 3 ➤ Wählen Sie auf dem Dach eine Zone in der Mitte zwischen zwei Längsprofilen. ➤ Zeichnen Sie die Lage und Größe der Öffnung mit Hilfe der Schablone vor, die in der Verpackung enthalten ist (A und B). Alternativ können Sie zwei kleine Öffnungen erstellen (C). -
Seite 34: Anschlussleitungen Verlegen
Montage FreshLight Siehe Abb. 7 ➤ Entfernen Sie das Dichtungsmaterial rund um die Öffnung mit einem Schaber o. ä. Siehe Abb. 8 ACHTUNG! Beachten Sie die Hinweise des Dichtmittel-Herstellers. ➤ Schließen Sie Schraubenlöcher und Vertiefungen mit einem plastischen nicht aushärtenden Butyldichtstoff (z. B. SikaLastomer-710). Anschlussleitungen verlegen GEFAHR! Lebensgefahr durch Stromschlag! Vor Arbeiten an elektrisch betriebenen Komponenten ist sicherzu-... -
Seite 35: Dachklimaanlage Montieren
FreshLight Montage Dachklimaanlage montieren ACHTUNG! Beschädigungsgefahr! Beachten Sie die Statik des Fahrzeugdachs. Das Fahrzeugdach muss das Gewicht der Dachklimaanlage tragen können. Das Dach darf durch das Gewicht der Anlage auch langfristig nicht eingedrückt werden oder seine Form verändern. Siehe Abb. 0 ➤... - Seite 36 Montage FreshLight Fernlichtschalter (nicht im Lieferumfang enthalten) Sie können die Beleuchtung mit einem Fernlichtschalter verbinden. Dadurch können Sie die Beleuchtung aus der Ferne einschalten. Gehen Sie hierzu wie folgt vor: ➤ Ziehen Sie den 2-poligen Stecker (3) aus der Buchse auf der Platine der Luftauslasseinheit.
-
Seite 37: Luftauslasseinheit Montieren
FreshLight Montage Dichtungen montieren Siehe Abb. e ➤ Montieren Sie die Dichtungen (1). Bestimmen Sie die Dicke entsprechend der folgenden Tabelle: Deckenstärke Dicke h der Dichtung 25 mm 20 mm 25 – 30 mm 25 mm 30 – 35 mm 30 mm 35 –... -
Seite 38: Störungsbeseitigung
Störungsbeseitigung FreshLight Siehe Abb. i ➤ Montieren Sie die Filterabdeckungen. ➤ Lassen Sie die geänderte Fahrzeughöhe und das geänderte Gewicht in die Fahrzeugpapiere eintragen. Störungsbeseitigung Störung Ursache Behebung Dachklimaanlage Vereisungsfühler hat geschaltet. Außentemperatur ist zu niedrig oder schaltet ständig ab alle Luftdüsen sind verschlossen. - Seite 39 FreshLight Störungsbeseitigung Störung Ursache Behebung ➤ Entfernen Sie Laub und anderen Schlechte Die Luftansaugung ist verstopft. Luftleistung Schmutz von den Belüftungsla- mellen auf der Dachklimaanlage. ➤ Wenden Sie sich an eine Das Gebläse ist defekt. autorisierte Fachwerkstatt. ➤ Reinigen Sie die Ablauföffnungen Wassereintritt im Die Ablauföffnungen für Kondenswasser Fahrzeug...
-
Seite 40: Entsorgung
• Stellen Sie während des Betrieb und der Wartung sicher, dass alle schädlichen Abfallprodukte (Öl, Fett usw.) ordnungsgemäß entsorgt werden. • Halten Sie den Lärmpegel zur Reduzierung der Lärmbelästigung gering. Weitere Informationen zur korrekten Deinstallation unserer Produkte entnehmen Sie bitte den Recycling-Anleitungen auf www.dometic.com. - Seite 41 FreshLight Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. ➤ Achten Sie im Betrieb sowie bei Reparaturen und Wartungsarbeiten darauf, dass der Kühlkreislauf nicht beschädigt wird und das Kältemittel nicht entweichen kann. Es wirkt als Treibhausgas und sollte nicht in die Umwelt gelangen. Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
-
Seite 42: Technische Daten
Technische Daten FreshLight Technische Daten Dometic FreshLight 1600 2200 Art.-Nr.: 9102900207 9102900165 Kühlleistung in Anlehnung an ISO 5151: 1500 W 2050 W Heizleistung: max. 2050 W max. 2700 W Eingangsnennspannung: 230 Vw / 50 Hz Stromaufnahme bei Kühlbetrieb: 2,7 A 4,1 A Benötigte Sicherung:... - Seite 43 FreshLight Technische Daten Dometic FreshLight 1600 2200 Gewicht: ca. 40 kg ca. 42 kg Prüfung/Zertifikat: Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung...
