[ lt ]
3 – l
4 – +24V
Valdymo plokštėje montuojami mikrojungi-
kliai 1 ir 2 (pav. 4), varžų parinkimui derinant
tinklą. Derinimas priklauso nuo jungimo budo.
Jei sujungiama žiedu, agregatų galėtų sujungti
iki 30vnt. Jei sujungiama kitaip, apie 7 agrega-
tai. Tarp pirmo ir paskutinio agregato turi būti
120...150Ω.

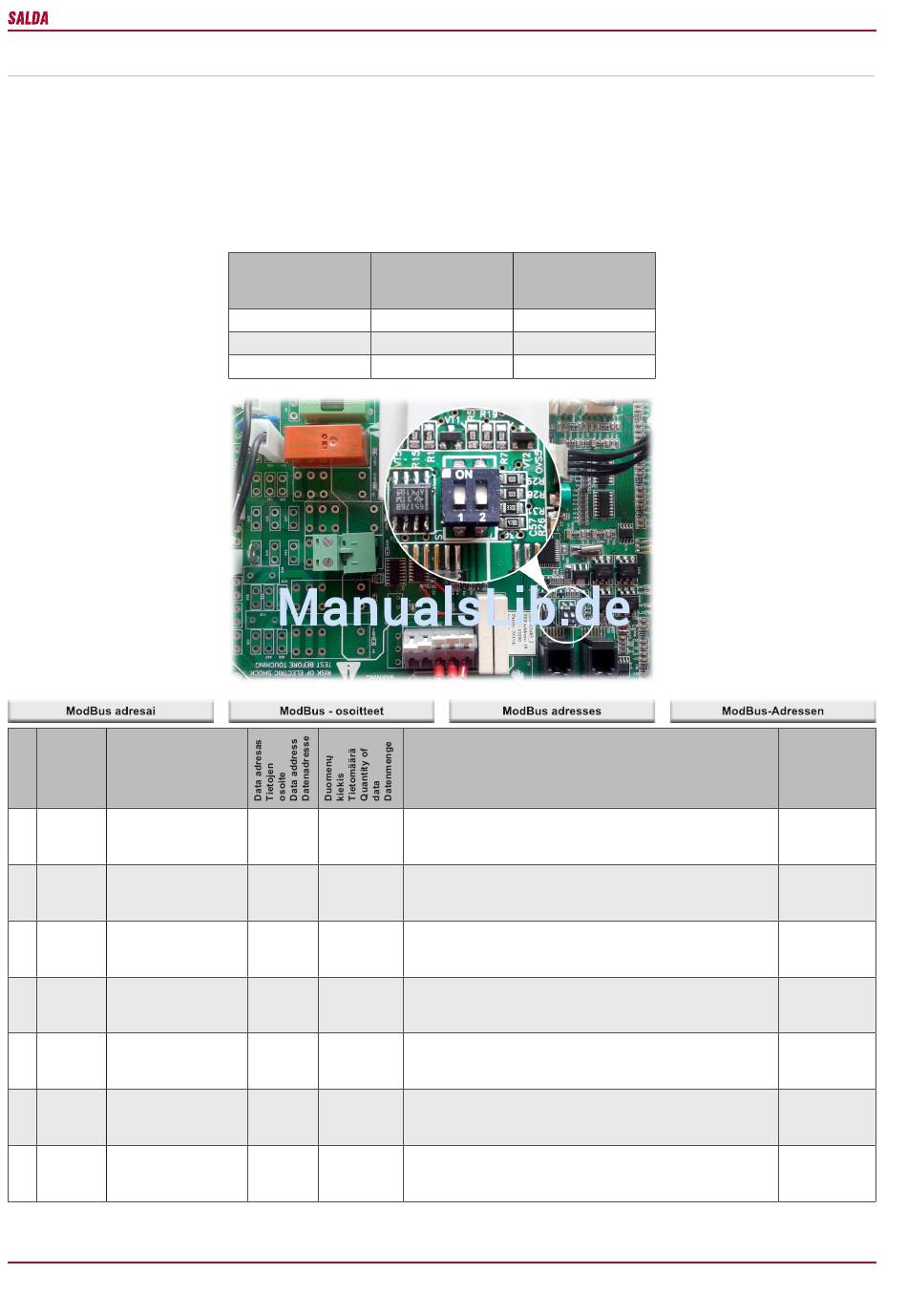

Pav. 4
Kuva. 4
Fig. 4
Abb. 4
Mikrojungikliai 1 ir 2
Pavadini-
mas Funkcija ModBus
Nimi ModBus-toiminto
Nr.
Name ModBus func.
Kennzeich- ModBus-Funktion
nung
1
Antifrost 01h_Read_Coils
2
Fire 01h_Read_Coils
3 Filter 01h_Read_Coils
4 Fan 01h_Read_Coils
5 LowPower 01h_Read_Coils
6 Textract 01h_Read_Coils
7 Texhaust 01h_Read_Coils
www.salda.lt
[ fi ]
4 – +24 V
DIP-kytkimet 1 ja 2 (kuva 4) on asennettu
piirilevyyn päätevastuksen valitsemiseksi.
Asetukset vaihtelevat käytettävän verkon
topologian mukaisesti. Jos käytössä on
rengastyyppinen topologia, laitteita voi-
daan yhdistää enintään 30 kappaletta. Jos
käytössä on jokin toinen topologia, laitteita
voidaan yhdistää noin 7. Ensimmäisen ja
viimeisen laitteen välisen resistanssin pitäisi
olla 120–150 Ω.
Varžos, Ω
Vastus Ω
Resistance Ω
Widerstände, Ω
180
470
330
DIP-kytkimet 1 ja 2
0 1
1 1
2 1
3 1
5 1
6 1
7 1
[ en ]
3 – B
4 – +24V
Microswitches 1 and 2 (Fig. 4) are mounted in
the control board for selecting of resistances dur-
ing network adjustment. Adjustment depends on
the connection method. If the ring type connec-
tion is used, up to 30 units could be connected.
If other method is used, approximately 7 units
could be connected. The resistance between
the first and the last unit should be 120...150 Ω.
Jungiklis 1 Jungiklis 2
Kytkin 1 Kytkin 2
Switch 1 Switch 2
1. Schalter 2. Schalter
ON ON
ON OFF
OFF ON
Microswitches 1 and 2
Aprašymas
Kuvaus
Description
Beschreibung
[ lt ] - Plokštelinio šilumokaičio priešužšaliminė funkcija
[ fi ] - Levylämmönsiirtimen jäätymissuoja
[ en ] - Plate heat exchanger frost protection function
[ de ] - Frostschutzfunktion des Plattenwärmetauschers
[ lt ] - Ugnies pavojaus signalas
[ fi ] - IV-hätäseis
[ en ] - Fire alarm
[ de ] - Feuer-Alarm
[ lt ] - Užsiteršusio filtro pavojaus signalas
[ fi ] - Likaisen suodattimen hälytys
[ en ] - Dirty filter alarm
[ de ] -Schmutzfilter-Alarm
[ lt ] - Ventiliatorių pavojaus signalas
[ fi ] - Puhaltimen hälytys
[ en ] - Fans alarm
[ de ] - Lüfter-Alarm
[ lt ] - Žema įtampa
[ fi ] - Alhainen jännite
[ en ] - Low voltage
[ de ] -Niedrige Spannung
[ lt ] - DTJ(100.1) temperatūros jutiklio pavojaus signalas
[ fi ] - Poistoilman lämpötila-anturin hälytys
[ en ] - DTJ(100.1) temperature sensor alarm
[ de ] - DTJ(100.1) Temperatursensor-Alarm
[ lt ] - Šalinamo oro temperatūros jutiklio pavojaus signalas
[ fi ] - Jäteilman lämpötila-anturin hälytys
[ en ] - Exhaust air temperature sensor alarm
[ de ] - Abluft-Temperatursensor-Alarm
RIRS 700VE/VW EKO 3.0
[ de ]
3 – l
4 – +24V
Auf dem Steuerpult werden Mikroschalter
1 und 2 (Abb. 4) montiert, indem man für die
Widerstandsauswahl den Netz anpasst. Die An-
passung hängt von der Verbindungsart ab. Wenn
man in einem Ring verbindet, können bis 30 Ag-
gregate verbunden werden. Wenn eine andere
Verbindungsart gewählt wird, können ungefähr
7 Aggregate verbunden werden. Zwischen
dem ersten und dem letzten Aggregaten muss
120...150Ω sein.
Mikroschalter 1 und 2
Reikšmė
Arvot
Values
Werte
1-active, o-passive
1-active, o-passive
1-active, o-passive
1-active, o-passive
1-active, o-passive
1-active, o-passive
1-active, o-passive
