[ lt ]
TJ - Tiekiamo oro temperatūros
jutiklis
T1 - Vandeninio šildytuvo priešužšaliminis
termostatas
TV - Vandeninio šildytuvo priešužšaliminis
jutiklis
VV - Aušintuvo dvieigis vandens vožtuvas
M4 - Šildytuvo cirkuliacinis siurblys
M5 - Vandeninio aušintuvo vožtuvo pavara
(24VAC, 3 pozicijų valdymo signalas)
M6 - Šildytuvo vožtuvo pavara
Pavyzdys
Пример
Example
Exempel
Tiekiamo oro temperatūra gali būti reguliuoja-
ma pagal tiekiamo arba ištraukiamo oro tempe-
ratūros jutiklio išmatuotą ir vartotojo nuotolinia-
me valdymo pultelyje nustatytą temperatūrą.
Vartotojo nustatyta tiekiamo oro temperatūra
palaikoma plokšteliniu (arba rotoriniu) šilumo-
kaičiu ir papildomu elektriniu ir/arba vandeninių
šildytuvu (užsakomas kaip priedas). Kai tiekia-
mo oro temperatūra yra mažesnė už nustatytą,
www.salda.lt
[ fi ]
TJ - Tuloilman lämpötila-anturi
T1 - Nestelämmittimen jäätymissuojan
termostaatti
TV - Nestelämmittimen jäätymissuojan anturi
VV - Jäähdyttimen 2-tieventtiili
M4 - Lämmittimen lämpöjohtopumppu
M5 - Nestejäähdyttimen venttiilin toimilaite
(24 V AC, kolmipisteohjaussignaali)
M6 - Lämmittimen venttiilin toimilaite
Pa
1200
900
720
600
300
0
25 50
60
Tu l o i l m a n l ä m p ö t i l a a v o i d a a n s ä ä t ä ä
tuloilman tai poistoilman lämpötila-anturin
mittaaman lämpötilan mukaan ja käyttäjän
ohjauspaneelissa asettaman lämpötilan
asetusarvon mukaan. Käyttäjän valitsemaa
tuloilman lämpötilaa ylläpitää levylämmönsiirrin
(tai roottorilämmönsiirrin) sekä ylimääräinen
s ä h k ö l ä m m i t i n j a / t a i n e s t e l ä m m i t i n
(lisävarusteita). Kun tuloilman lämpötila on
[ en ]
PASTABA: Naudojant elektrinį šildytuvą, pateiktas jungimas negalimas. Žiūrėti skyriaus „Reko-
mendacijos sistemos derinimui" punktą „Elektrinis/vandeninis tiekiamo oro šildytuvas".
HUOMAUTUS: Sivulla esitetty liitäntä ei ole mahdollinen sähkölämmitintä käytettäessä. Lisäti-
etoja on luvun "Järjestelmän säätöohjeet" kappaleessa "Tuloilman sähkölämmitin/nestelämmitin".
NOTE: When using water heater, the above shown connecting is not possible. See paragraph
"Electrical/water supply air heater" in chapter "System adjustment guidelines".
ANMERKUNG: Bei Verwendung vom Elektro-Register, angegebener Anschlus ist nicht möglich
(s. Kapitel "Empfehlungen für die Abstimmung des Systems", Punkt "Elektrische Erwärmung-
seinrichtung /Wasser-Erwärmungseinrichtung der Zuluft").
PASTABA: Normaliomis sąlygomis vandeninio aušintuvo pavara gali pradėti atsidarinėti per
30-90 min., priklausomai nuo temperatūrų skirtumo tarp pultelyje nustatytosios ir tiekiamo oro
temperatūros rodmens (jei valdoma pagal ištraukiamo oro temperatūrą, tuomet pagal skirtumą
tarp nustatytosios reikšmės ir tiekiamo oro temperatūros rodmens).
HUOM! Säätöpiiri on viritetty siten, että jäähdytysventtiilin aukeamiseen saattaa kulua jopa
30...90 minuuttiin, riippuen lämpötila-eroista.
NOTE: Under normal conditions, water cooler valve actuator can start opening in 30 -90 minutes
due to the temperatures' difference between the remote control panel set point and supply air
temperature (if the AHU is controlled according to exhaust air temperature, than the exhaust air
temperature).
ANMERKUNG: Normalerweise öffnet sich Antrieb des Wasserkühlers in 30-90 Minuten,
entsprechend nach Temperaturdiferenz zwischen auf dem Bedienteil eingestellter Temperatur
und Zulufttemperatur (wenn das Gerät nach Ablufttemperatur arbeitet, dann nach Ablufttemper-
atur).

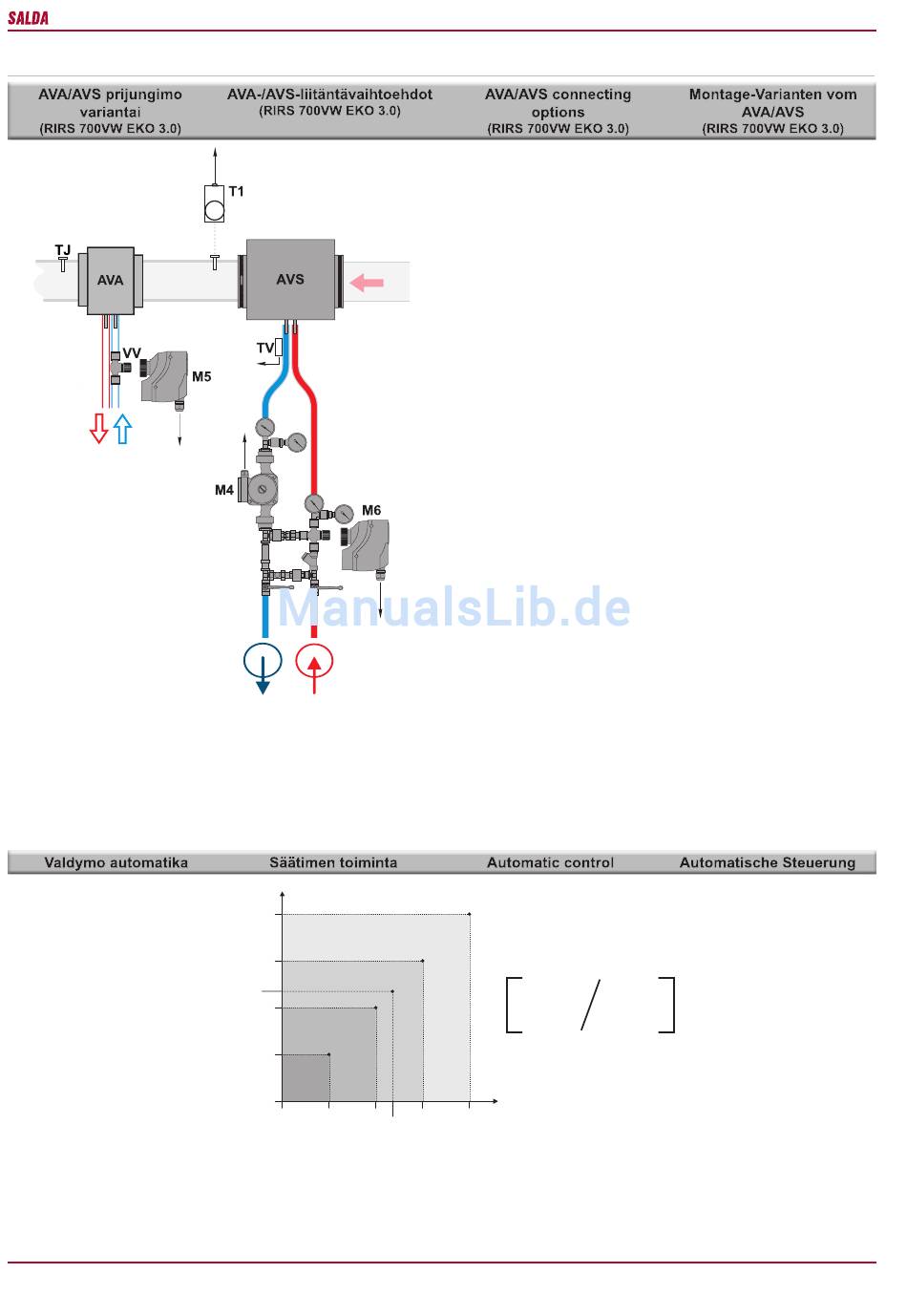

TJ - Temperature sensor for supply air
T1 - Water heater antifreeze thermostat
TV - Water heater antifrost sensor
VV - Cooler 2-way valve
M4 - Circulation pump of the heater
M5 - Water cooler valve actuator (24VAC,
3-position control signal)
M6 - The heater valve actuator
0 - 1200Pa
0 - 100%
%
75 100
Supply air temperature can be adjusted ac-
cording to the temperature measured by the
supply or extracted air temperature sensor and
the temperature which is set by the user on the
remote control panel. User selected supply air
temperature is maintained by the plate (or ro-
tor) heat exchanger and additional electric and/
or water heater (optional). When the supply air
temperature is under the set temperature, by-
RIRS 700VE/VW EKO 3.0
[ de ]
TJ - Zulufttemperaturfühler
T1 - Frostschutzthermostat Wasserregister
TV - Frostschutzfühler Wasserregister
VV - 2-Wege-Ventil Wasserkühler
M4 - Umwälzpumpe Wasserregister
M5 - Wasserkühler Ventilantrieb (24VAC,
3-Stellung Steuersignal)
M6 - Stellantrieb des Wasserventils
0 - 720Pa
0 - 60%
Zulufttemperatur wird laut der Temperatur, die
durch den Fühler für Zu- und Ablufttemperatur
gemessen und durch den Benutzer im Fernbe-
dienungspult eingestellt ist, geregelt werden.
Die durch den Benutzer eingestellte Zulufttem-
peratur wird durch den Platten- (od. Rotor-)
Wärmetauscher und/oder einen zusätzlichen
Elektro- od. Wasserheizer (wird als Zusatz
bestellt) beibehalten. Wenn die Zulufttempera-
15
