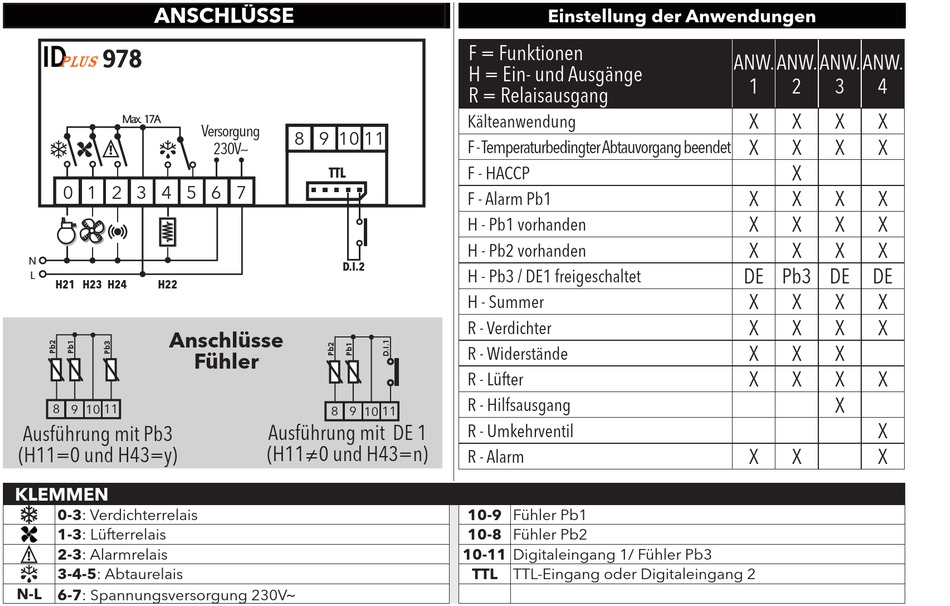

ANSCHLÜSSE
ID
978
PLUS
Max. 17A
!
0
1 2 3 4 5 6 7
N
L
H21 H23 H24
H22
Anschlüsse
Fühler
8
9 10 11
Ausführung mit Pb3
(H11=0 und H43=y)
KLEMMEN
0-3: Verdichterrelais
1-3: Lüfterrelais
2-3: Alarmrelais
!
3-4-5: Abtaurelais
N-L 6-7: Spannungsversorgung 230Va
Versorgung
8 9 10 11
230V
a
TTL
D.I.2
8
9 10 11
Ausführung mit DE 1
(H11≠0 und H43=n)
Einstellung der Anwendungen
F = Funktionen
H = Ein- und Ausgänge
R = Relaisausgang
Kälteanwendung
F - Temperaturbedingter Abtauvorgang beendet
F - HACCP
F - Alarm Pb1
H - Pb1 vorhanden
H - Pb2 vorhanden
H - Pb3 / DE1 freigeschaltet
H - Summer
R - Verdichter
R - Widerstände
R - Lüfter
R - Hilfsausgang
R - Umkehrventil
R - Alarm
10-9 Fühler Pb1
10-8 Fühler Pb2
10-11 Digitaleingang 1/ Fühler Pb3
TTL TTL-Eingang oder Digitaleingang 2
ANW.
ANW.
ANW.
ANW.
1
2
3
4
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
DE Pb3 DE
DE
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
