APV
Formular-Nummer: L453147DE – Version 06/2013
1a
Pumpengehäuse
2a
Hutmutter
3
O-Ring
4
Laufrad
6
O-Ring
7a
Hinterflansch
8
Stift
9a
Verschlussring
10
O-Ring
11
Welle
14
Zwischenflansch
5.1
Dichtungsring
5.3
Haltering
5.4
Dränagerohr
5.5
O-Ring
5.6
Leitring
5.7
Laufring
5.8
Aufnahmebolzen
5.9
Dichtungsring
5.10
O-Ring
5.11
Haltering
Sektion 1 Standarddichtungen für Wellengröße ø25 und ø35
Sektion 2 Dichtungen mit Flüssigkeitsspülung/Dampfspülung für Wellengröße ø25 und ø35
Sektion 3 Standarddichtung für Wellengröße ø55
Sektion 4 Dichtung mit Flüssigkeit/Dampfspülung für Wellengröße ø55
Sektion 1
Sektion 3
3
2.

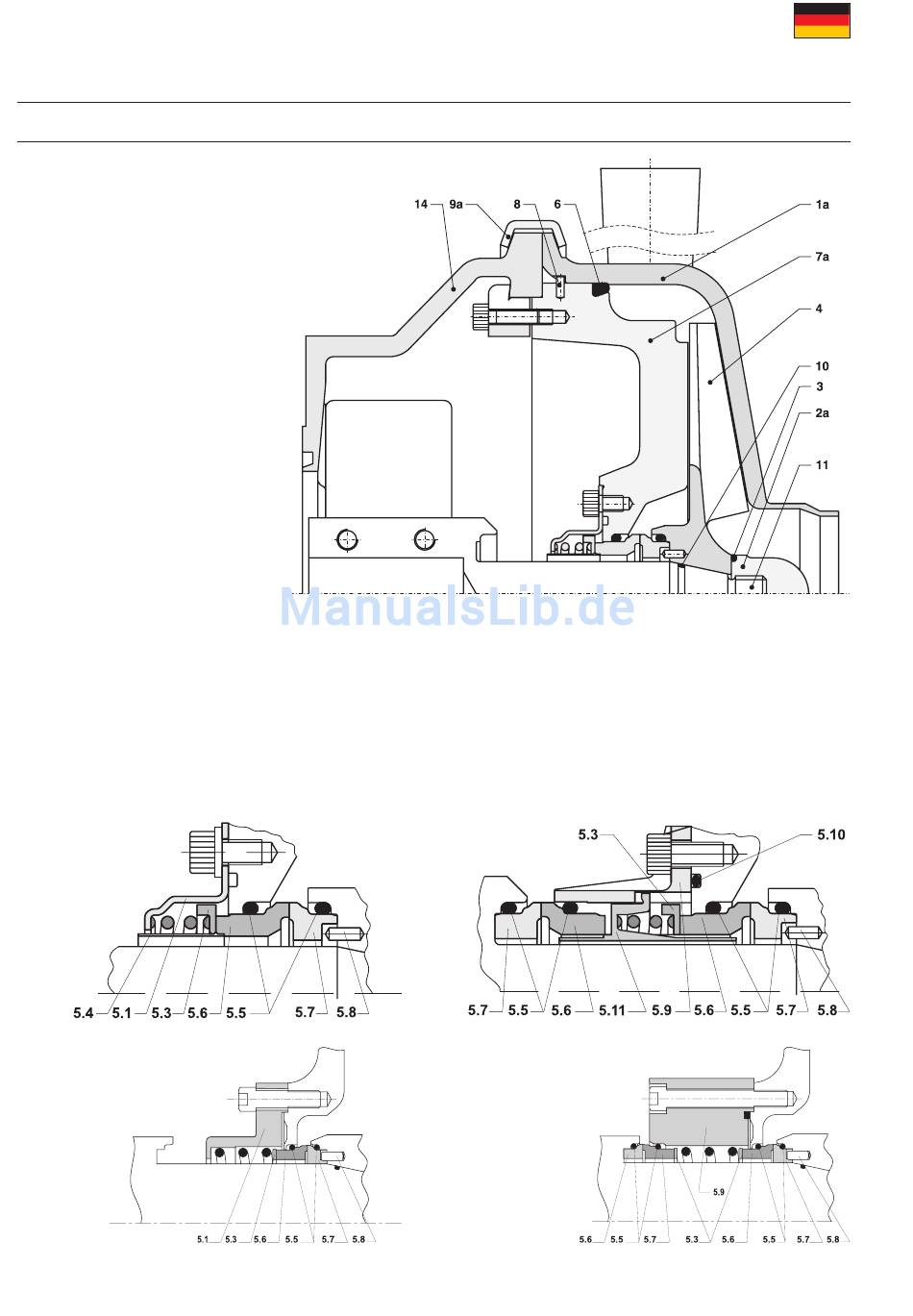

Schnittzeichung
Sektion 2
Sektion 4
DE
