- Seite 1 Bedienungsanleitung User Manual PCE-TC 28 Infrarotkamera | Thermometer Version 1.0 Version 1.0 Letzte Änderung / last change: 22 September 2016 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Temperatureinheit auswählen 5.3.3 Max. und Min. Wert anzeigen 5.3.4 Farbpalette auswählen 5.3.5 Datum und Zeit einstellen 5.3.6 Hintergrundtemperatur einstellen 5.3.7 Obere und untere Alarmgrenze 5.3.8 LCD Helligkeit einstellen 5.3.9 Einheit (m/ft) 5.3.10 Sprache Anhang Emissionsgradwerte Garantie Entsorgung © PCE Instruments... - Seite 3 Display Min / Max values 5.3.4 Choose the colour palette 5.3.5 Set time and date 5.3.6 Set background temperature 5.3.7 Set alarm limits 5.3.8 Set LCD brightness 5.3.9 Unit (m/ft) 5.3.10 Language Annex Emissivity values Warranty Disposal © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Vielen Dank, dass Sie sich für den Kauf einer Infrarotkamera von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 5: Spezifikationen
-20 … +60 °C Relative Feuchtigkeit 10 … 90 % nicht kondensierend Display 2,2“ diagonal, 320 x 240 TFT LCD Lieferumfang 1 x Infrarotkamera PCE-TC 28 1 x Akku 1 x Stativ 1 x USB-Kabel 1 x Netzstromadapter 1 x Tragekoffer 1 x Bedienungsanleitung ©... -
Seite 6: Systembeschreibung

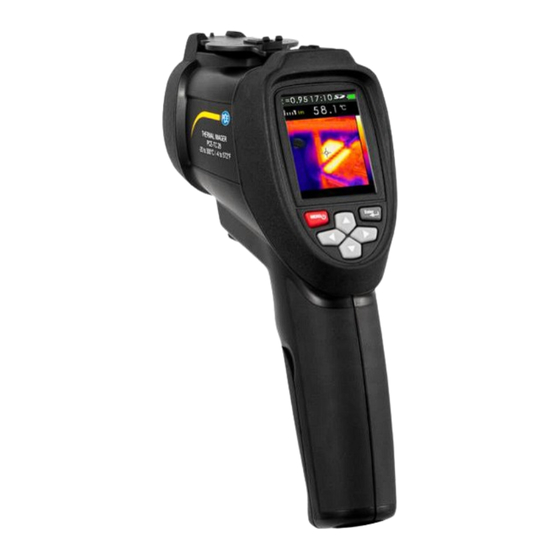

Systembeschreibung Gerät Tasten Akkufachabdeckung Auslöser Linsenabdeckung Visuelle Kamera IR Sensor USB Computerschnittstelle microSD Kartenslot 10. Akkufach Display © PCE Instruments... -
Seite 7: Funktionstasten
Funktionstasten Auftaste (▲) Menütaste, Ein / Aus Abtaste (▼) Entertaste Linkstaste Rechtstaste © PCE Instruments... -
Seite 8: Vorbereitung
Benutzen Sie die ▲ und▼ Tasten, um den Überdeckungsgrad von 0 % bis 100 % einzustellen. Den durch die Anordnung der IR- und Digitalkamera entstehenden Parallaxefehler auszugleichen, können Sie mit den rechts und links Tasten die Entfernung zum Messobjekt in vier Schritten auf bis zu 3 m Einstellen. © PCE Instruments... -
Seite 9: Einstellungen
Drücken Sie die Menü-Taste, um das Menü zu öffnen Drücken Sie die ▲und▼ Tasten, um EMS auszuwählen. Drücken Sie die Enter-Taste. Drücken Sie die ▲und▼ Tasten, um den Emissionsgrad einzustellen und bestätigen sie die Einstellung mit der ENTER Taste © PCE Instruments... -
Seite 10: Temperatureinheit Auswählen
Drücken Sie die Menü Taste, um ins Menü zu gelangen. Drücken Sie die ▲und▼ Tasten, um PLT auszuwählen. Drücken Sie die ENTER Taste. Drücken Sie die ▲und▼ Tasten, um die Farbpalette auszuwählen und bestätigen sie die Auswahl mit der ENTER Taste © PCE Instruments... -
Seite 11: Datum Und Zeit Einstellen
Drücken Sie die Menü Taste, um ins Menü zu gelangen. Drücken Sie die ▲und▼ Tasten, um BGT auszuwählen. Drücken Sie die ENTER Taste. Drücken Sie die ▲und▼ Tasten, um die Hintergrundtemperatur einzustellen. Bestätigen Sie die Einstellung mit der ENTER Taste © PCE Instruments... -
Seite 12: Obere Und Untere Alarmgrenze
5.3.8 LCD Helligkeit einstellen Drücken Sie die Menü Taste, um ins Menü zu gelangen. Drücken Sie die ▲und▼ Tasten, um DISPLAY auszuwählen. Drücken Sie die ENTER Taste. Drücken Sie die ▲und▼ Tasten, um die LCD Helligkeit einzustellen. © PCE Instruments... -
Seite 13: Einheit (M/Ft)
0,90 … 0,95 Holz 0,90 Keramik 0,90 … 0,94 Papier 0,70 … 0,94 Marmor 0,94 Chromoxid 0,81 Putz 0,80 … 0,90 Kupferoxid 0,78 Mörtel 0,89 … 0,91 Eisenoxid 0,78 … 0,82 Ziegel 0,93 … 0,96 Textilien 0,90 © PCE Instruments... -
Seite 14: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Seite 15: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Seite 16: Specifications
Relative humidity 10 … 90 % non-condensing Display 2.2“ diagonal, 320 x 240 TFT LCD Delivery contents 1 x infrared camera PCE-TC 28 1 x rechargeable battery 1 x tripod 1 x USB cable 1 x mains adaptor 1 x carrying case 1 x user manual ©... -
Seite 17: System Description
System description Device Operating keys Battery compartment cover Trigger Fold back lens cover Visual camera IR sensor USB interface Slot for microSD card 10. Battery compartment Display © PCE Instruments... -
Seite 18: Function Keys
Press and hold the “Menu” key until the LCD lights up to switch on the device. In order to turn off the infrared camera, you also have to press and hold the “Menu” button until the LCD turns off. © PCE Instruments... -
Seite 19: Operation
Set date and time MEMORY Display saved images Set background temperature ALARM Set alarm thresholds DISPLAY Set brightness of the LCD DIST Select metres / feet LANG Select English, Italian, Spanish, German, French INFO Information about the device © PCE Instruments... -
Seite 20: Set Emissivity
Display Min / Max values Press the “Menu” key to enter the menu. Use the ▲ and ▼ keys to select MXMN. Press the “Enter” key. Press the “Enter” key to show the maximum and minimum value in the display. © PCE Instruments... -
Seite 21: Choose The Colour Palette
Press the “Enter” key. Use the ▲ and ▼ keys to choose time or date. Press the “Enter” key. Use the ▲ and ▼ keys to set the time or date. Confirm you settings with the “Enter” key. © PCE Instruments... -
Seite 22: Set Background Temperature
Use the ▲ and ▼ keys to choose between highest or lowest alarm Press the “Enter” key. Use the ▲ and ▼ keys to set the upper and lower limit. Press the “Enter” key to activate or deactivate. © PCE Instruments... -
Seite 23: Set Lcd Brightness
Timber 0.90 Ceramics 0.90 … 0.94 Paper 0.70 … 0.94 Marble 0.94 Chromium oxides 0.81 Plaster 0.80 … 0.90 Copper oxides 0.78 Mortar 0.89 … 0.91 Iron oxides 0.78 … 0.82 Brick 0.93 … 0.96 Textiles 0.90 © PCE Instruments... -
Seite 24: Warranty
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Seite 25 © PCE Instruments...
- Seite 26 © PCE Instruments...
- Seite 27 PCE Instruments contact information Germany France Turkey PCE Deutschland GmbH PCE Instruments France EURL PCE Teknik Cihazları Ltd.Şti. Im Langel 4 76, Rue de la Plaine des Bouchers Halkalı Merkez Mah D-59872 Meschede 67100 Strasbourg Ataman Sok. No.:4/4 Deutschland France Türkiye...
- Seite 28 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
