3.4
Elektrischer Anschluß
ACHTUNG!
Vor dem Öffnen des Gehäuses, das Gerät unbedingt spannungsfrei
schalten
ACHTUNG!
Die Temperaturfühler R2 und R9 bezeichnen nicht die in der
Wärmepumpe eingebauten Rücklauf- bzw. Vorlauffühler.

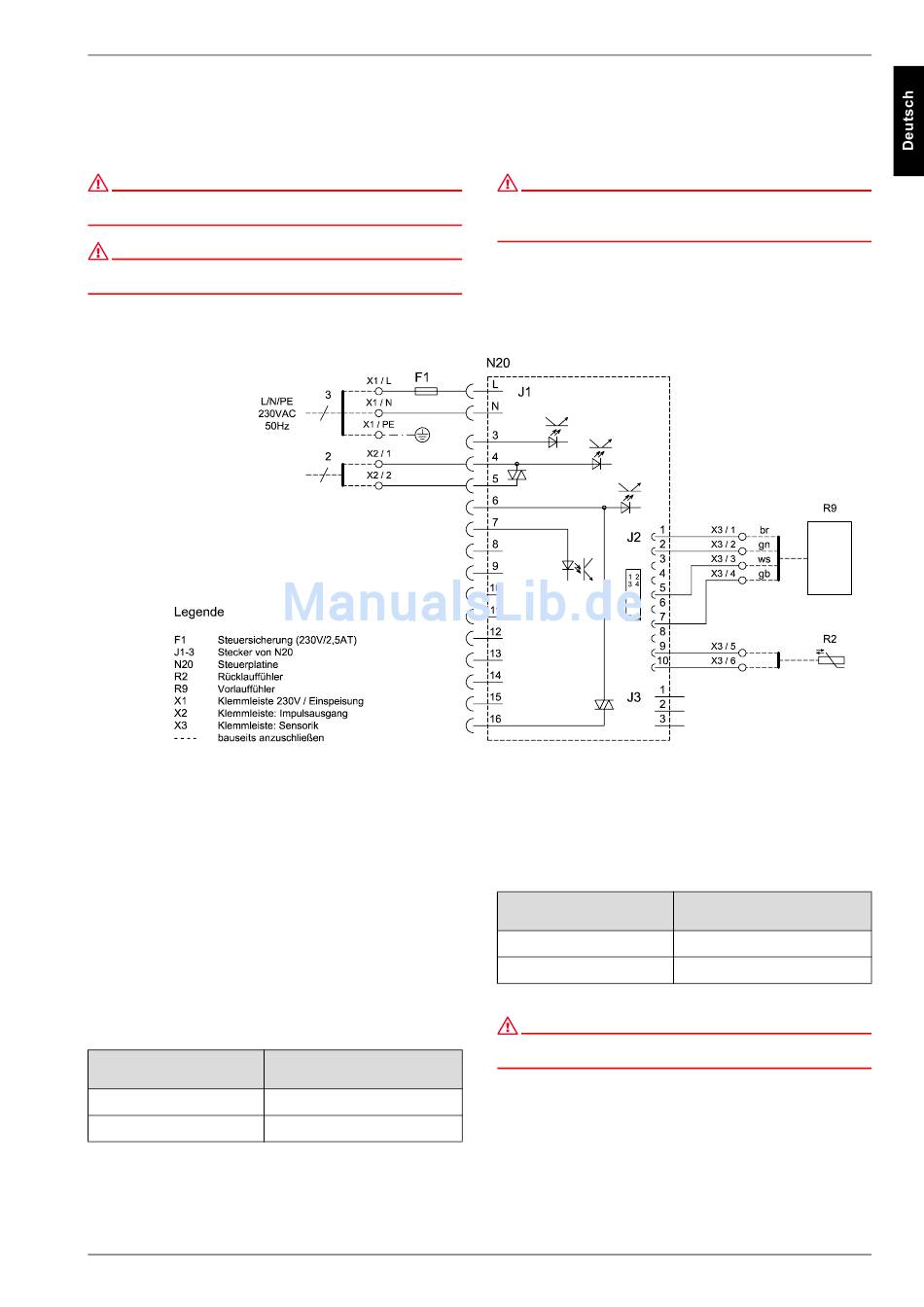

Bild 4: Schaltplan Elektronikmodul (siehe Aufkleber im Gehäusedeckel
3.5
Wärmepumpe nur Heizen
Die Steuerplatine des Elektronikmoduls benötigt eine eigene
Spannungsversorgung 230VAC/50Hz (X1/L/N/PE). Die Span-
nungsversorgung kann direkt über des Stromnetz oder über die
Klemmleiste (Netz L/N/PE, 230VAC) des Wärmepumpenmana-
gers erfolgen. Zwischen der Klemme X2-1/-2 des Elektronikmo-
duls und dem Wärmepumpenmanager (N1) muss eine Signallei-
tung
angeschlossen
werden,
Wärmepumpenmanager überträgt.
Klemmplan für WPM 2006/2007:
Wärmemengenzähler
WMZ 25 / WMZ 32
N20/X2-1
N20/X2-2
die
den
Impuls
an
den
Wärmepumpenmanager
WPM 2006/2007
24VAC (G)
N1/J7-ID12
ACHTUNG!
Der VFS-Sensor für Volumenstrommessung muss seitenrichtig
eingebaut werden. Dies ist dann der Fall, wenn der Kabelaustritt des
Sensors auf der Seite des Strömungsaustritts des Messrohrs ist.
Klemmplan für WPM EconPlus:
Wärmemengenzähler
WMZ 25 / WMZ 32
N20/X2-1
N20/X2-2
ACHTUNG!
Ist die Klemme N1/J7-IDC9 nicht beschaltet, dann muß die Klemme mit
dem Potential N1/G0 verbunden werden.
3.5
Wärmepumpenmanager
WPM EconPlus
24VAC (G)
X3-N20.1
D-7
