3.2
WMZ 25
Einbaulänge 270 mm
Reduziernippel 1" - ¾"
Anschlussverschraubung
VFS-Sensor 5-100
mit O-Ringen und Befestigungsklammer,
- seitenrichtige Einbauposition des
VFS Sensors beachten ! (mit Kabel-
ausführung nach oben in Durchfluss-
richtung – wie hier dargestellt – O-Ringe
für Einbau mit Wasser , besser mit O-
Ring-Fett, benetzen.
VFS-Messrohr 5-100
Anschlussverschraubung ¾" – 1"
Reduziermuffe
O-Ringe (2x - Montage siehe Bild, umlaufende
Nut nicht belegen) für Sensorabdichtung - und
Befestigungsklammer für
beiliegend.

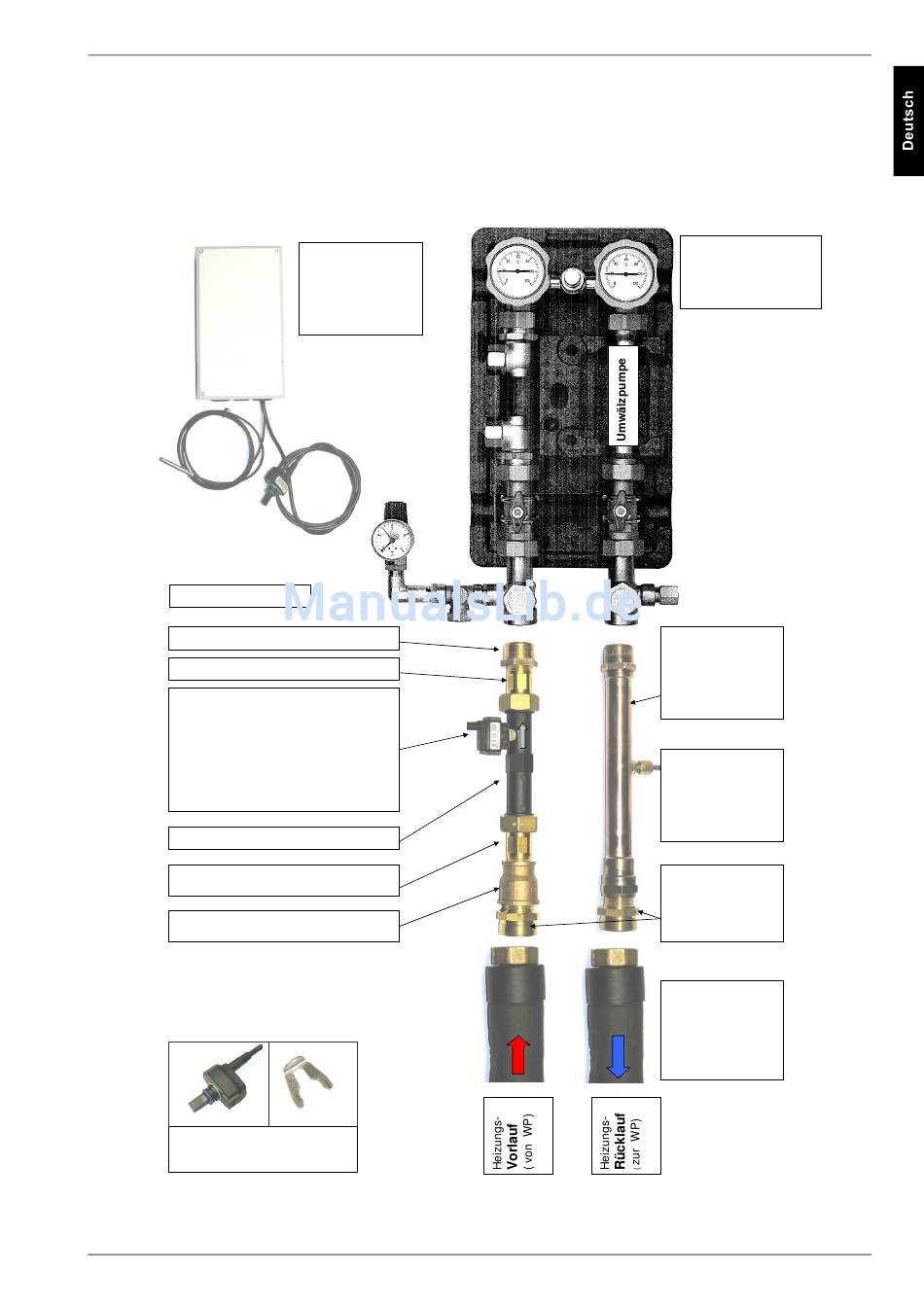

Bild 2: Einbindung der Sensorik des WMZ 25 mit Kompaktverteiler
WMZ Gehäuse
Elektronikmodul
für Wandmontage
VFS -und Tem-
peratursensor
angeschlossen
¾" – 1"
montiert
1" - ¾"
Sensorfixierung ,
Kompaktverteiler
KPV25
(nicht im Lierferumfang
enthalten)
Rohrstück-WMZ-25
1" AG / 1" IG
(gewindedichtend)
mit Schneidring ver-
schraubung für
Temperaturfühler
Die Montage der
Sensoren erfolgt
erst nach Fertig-
stellung der
hydraulischen
Verbindungen !
Doppelnippel
1 ¼" - 1"
( dem KPV-25
beiliegend )
Verbindungsset
(z.B. VHS BS
1 ¼" IG –
flachdichtend)
(nicht im Lieferung
enthalten)
3.2
D-5
