5
5 Caractéristiques techniques
5.1 Module électronique
Puissance
Alimentation en tension
Puissance absorbée
Tension pour les impulsions (uniquement en provenance du gestionnaire !)
Degré de protection selon EN 60529
Figure 8: Caractéristiques électriques du module électronique

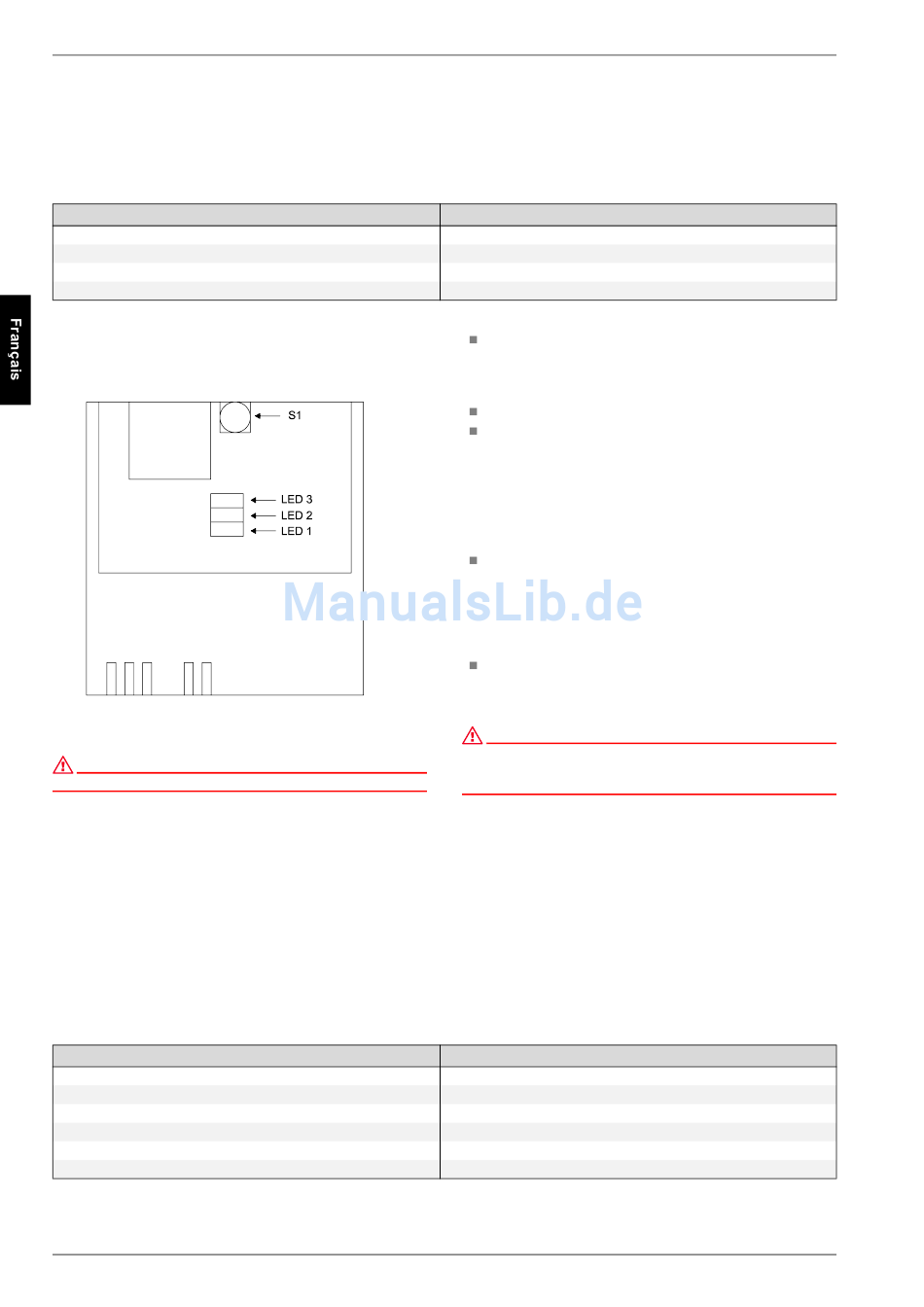

Figure 9: Illustration schématique de la platine du module électronique
ATTENTION !
Mettre impérativement l'appareil hors tension avant d'ouvrir le boîtier.
La platine est logée dans la partie supérieure du boîtier en plas-
tique du module électronique et est recouverte en partie d'un
capot en plastique jaune.
La platine, de même que le capot jaune du boîtier, sont mainte-
nus par deux vis de fixation.
En-dessous du capot jaune sont montées trois LED vertes (voir
Figure 9: ) dont la fonction respective est la suivante :

5.2 WMZ 25

5.2.1 Informations sur les appareils

Puissance
Plage de mesure admissible du flux volumique
Plage de mesure admissible de la température
Température de fonctionnement
Température d'entreposage
Raccordements hydrauliques
Pression de service max.
Figure 10: Informations sur le compteur de chaleur WMZ 25
FR-10
230 V, 50 Hz
3 W environ
24 V AC
IP 20
LED 1 : MARCHE continue : la mesure est activée, la quan-
tité de chaleur est calculée. Clignotement (MARCHE pen-
dant 1 s, ARRÊT pendant 7 s) : aucune mesure n'a lieu, la
pompe à chaleur est à l'arrêt.
LED 2 : MARCHE : l'impulsion de comptage est émise.
LED 3 : MARCHE : les données de comptage de la chaleur
sont synchronisées.
La fonction de mesure est activée pendant au moins 5 min. Lors-
que pendant ce laps de temps aucune puissance calorifique
n'est mesurée, la fonction de mesure est alors désactivée et le
compteur de chaleur n'émet plus aucune impulsion.
Fonction de la touche S1 (voir Figure 9: ) :
Émission d'une impulsion lorsque la touche reste appuyée 1
s. Lorsque le compteur de chaleur est monté correctement
et que le gestionnaire est configuré convenablement (con-
formément au voir Chap. 3.4 à la page 7 et au voir Chap. 4
à la page 9), le gestionnaire additionne les quantités de cha-
leur.
Synchronisation en manuel des sondes de température lors-
que la touche reste appuyée 4 s. La synchronisation s'arrête
automatiquement.
ATTENTION !
En cas d'utilisation d'un distributeur double sans pression différentielle,
il convient d'effectuer une synchronisation en manuel lors de la mise en
service et à intervalles réguliers (lors des interventions du SAV).
Pendant la synchronisation en manuel, mettre la pompe à cha-
leur à l'arrêt.
Les deux sondes de températures (sur les circuits aller et retour)
doivent si possible afficher une température identique. Cette syn-
chronisation avec PAC à l'arrêt est effectuée après que le circu-
lateur a fonctionné pendant 10 min. environ.
de 500 l/h à 2 500 l/h
de 25°C à 80°C
de 0 à 35
de -15 à 60
deux tubes de 1" respectivement
3 bars
