Dimplex WMZ 25 Montage- Und Gebrauchsanweisung Seite 8

3.3
3.3 WMZ 32
Einbaulänge 295 mm
Reduziernippel 1 ½" AG - 1" IG
Anschlussverschraubung
VFS-Sensor 10-200
mit O-Ringen und Befestigungsklammer,
- seitenrichtige Einbauposition des
VFS Sensors beachten ! (mit Kabel-
ausführung nach oben in Durchfluss-
richtung – wie hier dargestellt – O-Ringe
für Einbau mit Wasser , besser mit O-
Ring-Fett, benetzen.
VFS-Messrohr 10-200
Anschlussverschraubung 1 " – 1 ¼"
Einschraubteil
O-Ringe (2x - Montage siehe Bild, umlaufende
Nut nicht belegen) für Sensorabdichtung - und
Befestigungsklammer für
beiliegend.

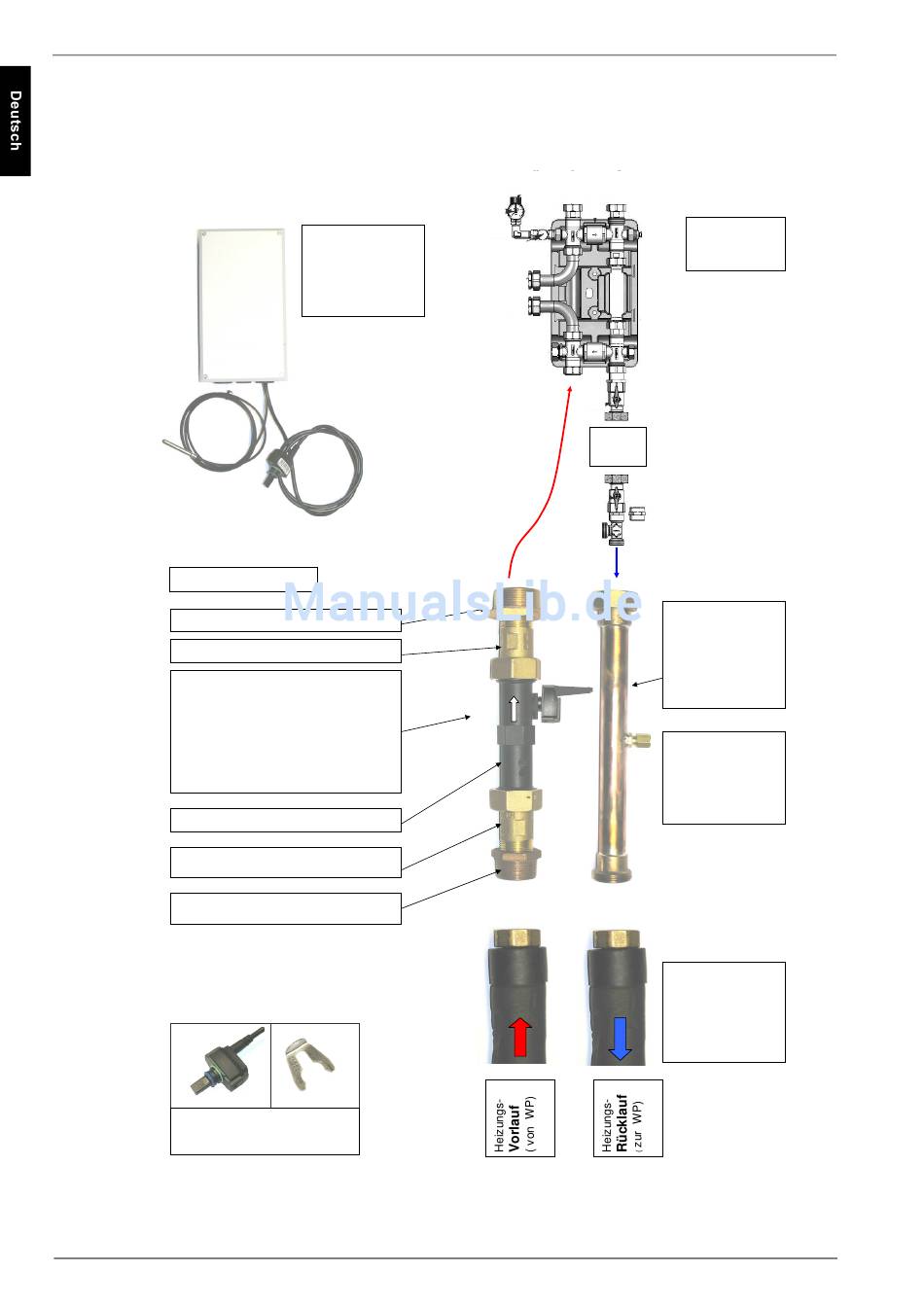

Bild 3: Einbindung der Sensorik des WMZ 32 mit Doppel-Differenzdrucklosen-Verteiler
D-6
WMZ Gehäuse
Elektronikmodul
für Wandmontage
VFS -und Tem-
peratursensor
angeschlossen
1 " – 1 ¼"
montiert
1" IG - G 1 ¼" AG
Sensorfixierung ,
DDV-32
(nicht im
Lieferumfang)
Umwälz-
pumpe
Rohrstück-WMZ-32
1 1/4" AG und
1 1/4" IG
(flachdichtend)
mit Schneidringver-
schraubung für
Temperaturfühler
Die Montage der
Sensoren erfolgt
erst nach Fertig-
stellung der
hydraulischen
Verbindungen !
Verbindungsset
(z.B. VFS BS
1 ¼" IG –
flachdichtend – nicht
im Lieferumfang )
