Lieferumfang

2.1

Allgemeine Beschreibung

Der Wärmemengenzähler (WMZ 25 bzw WMZ 32) ist ein Mess-
gerät, mit dem die von der Wärmepumpe abgegebene Wärme-
menge erfasst wird.
Dazu werden Sensoren in den Vor- und Rücklauf der Wärme-
pumpe montiert. Ein Elektronikmodul erfasst die gemessenen

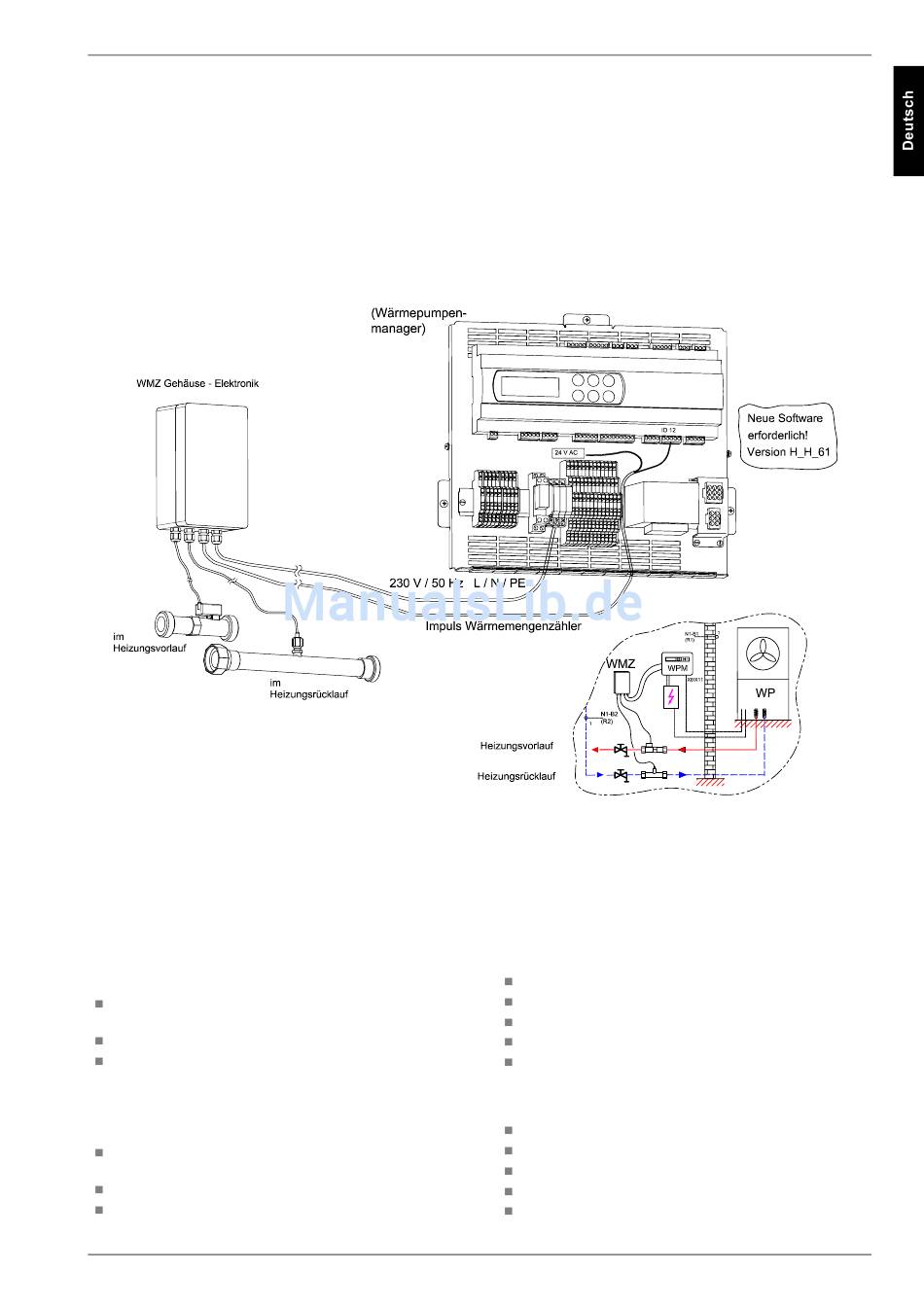

Bild 1: Hydraulische und elektrische Komponenten des Wärmemengenzähler
2.2 Lieferumfang

2.2.1 Lieferumfang WMZ 25

Im Lieferumfang sind folgende Komponenten enthalten:
1x WMZ Elektronikmodul zur Wandmontage (inkl. Sensor
für VFS Messrohr und NTC-10 Temperaturfühler)
1x Messrohr VFS 5 - 100
1x Rohrstück - WMZ-25 kpl.

2.2.2 Lieferumfang WMZ 32

Im Lieferumfang sind folgende Komponenten enthalten:
1x WMZ Elektronikmodul zur Wandmontage (inkl.Sensor für
VFS Messrohr und NTC-10 Temperaturfühler)
1x Messrohr VFS 10 - 200
1x Rohrstück - WMZ-32 kpl.
Werte und überträgt ein Signal an den WPM. Der WPM summiert
abhängig von der aktuellen Betriebsart der Wärmepumpe (Hei-
zen / Warmwasser / Schwimmbad) die abgegebene Wärme-
menge auf den dafür vorgesehenen Zähler auf. Die Betriebsart
wird durch den Betrieb der jeweiligen Umwälzpumpe bestimmt.
2x Anschlussverschraubung 1" - 3/4" inkl. O-Ringe
1x Reduziermuffe 1" - 3/4"
1x Reduziernippel 1" - 3/4"
1x Befestigungsklammer für Sensor
1x Montageanleitung
2x Anschlussverschraubung 11/4" - 1" inkl. O-Ringe
1x Einschraubteil 1" IG - G 1 1/4" AG
1x Reduziernippel 11/2" - 1"
1x Befestigungsklammer für Sensor
1x Montageanleitung
