Technische Daten

5.1

Elektronik-Modul

Leistungsangaben
Spannungsversorgung
Leistungsaufnahme
Spannung für Impuls (nur von WPM!)
Schutzart nach EN 60529
Bild 8: Elektrische Daten für Elektronik-Modul

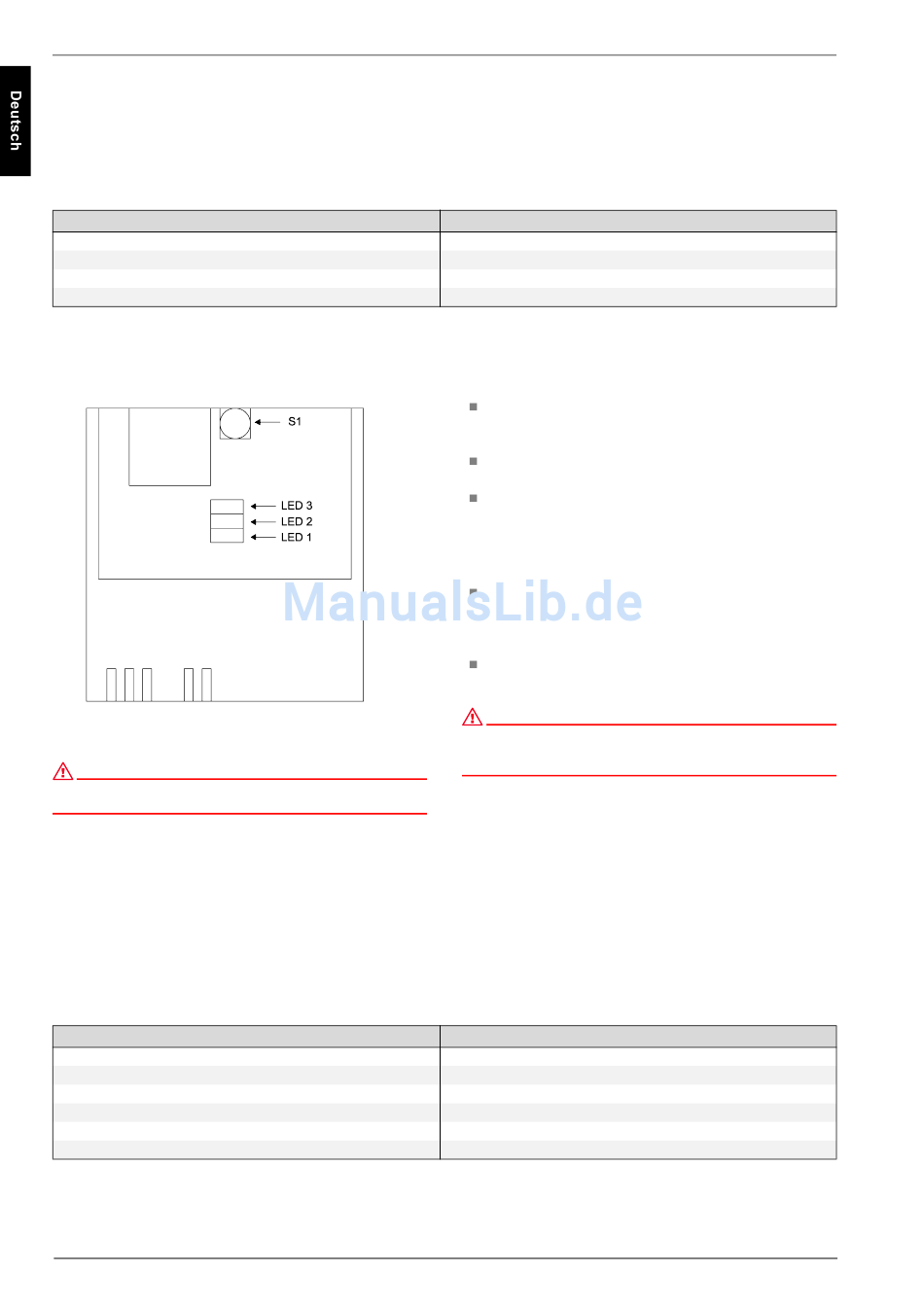

Bild 9: Schematische Darstellung der Platine im Elektronik-Modul
ACHTUNG!
Vor dem Öffnen des Gehäuses, das Gerät unbedingt spannungsfrei
schalten
Im oberen Teil des Kunststoffgehäuses des Elektronik-Moduls
befindet sich die Platine, die zum Teil mit einem gelben kunst-
stoffgehäuse abgedeckt ist.
Mit den zwei Befestigungensschrauben ist, sowohl der gelbe Ge-
5.2 WMZ 25
5.2.1 Geräteinformation
Leistungsangaben
Zulässiger Volumenstrom-Messbereich
Zulässiger Temperatur-Messbereich
Betriebstemperatur
Lagertemperatur
Hydraulischer Anschluss
max. Betriebsdruck
Bild 10: Geräteinformation WMZ 25
D-10
230 V, 50Hz
ca. 3W
24V AC
IP 20
häusedeckel, als auch Platine befestigt.
Unter dem gelben Deckel befinden sich drei grüne LED´s (siehe
Bild 9: ), die folgende Funktion anzeigen:
LED 1: Dauer EIN: Messbetrieb aktiv, Wärmemenge wird er-
mittelt. Blinken (1s EIN; 7s AUS): kein Messbetrieb, Wärme-
pumpe ist aus.
LED 2: EIN: Der Impuls für die Wärmemengenzählung wird
ausgegeben.
LED 3: EIN: Ein Temperaturabgleich wird durchgeführt.
Der Messbetrieb ist immer mindestens 5 min. aktiv. Wird in die-
sem Zeitraum keine Leistung gemessen, dann wird der Messbe-
trieb deaktiviert und kein Impuls mehr ausgegeben.
funktion der Taste S1 (siehe Bild 9: ):
1s gedrückt Ausgabe eines Testimpulses. Bei richtiger In-
stallation und WPM-Konfiguration (siehe Kap. 3.4 auf S. 7
und siehe Kap. 4 auf S. 9) wird der Zähler für die Wärme-
menge im WPM hochgezählt.
4s gedrückt Manueller Abgleich der Temperaturfühler. Der
Abgleich beendet sich automatisch.
ACHTUNG!
Ein manueller Abgleich ist bei der Inbetriebnahme und in regelmäßigen
Abständen (Kundendienstintervall) bei der Verwendung eines DDV
durchzuführen.
Vor einem manuellen Abgleich muss die Wärmepumpe ausge-
schaltet werden.
An beiden Temperaturfühlern (Vor- und Rücklauftemperatur)
muss möglichst genau die gleiche Temperatur anliegen. Dieser
Temperaturausgleich erfolgt bei ausgeschalteter Wärmepumpe
nach ca. 10 min. Laufzeit der Umwälzpumpe
500l/h bis 2500l/h
25°c bis 80°C
0°C bis 80°C
-15°C bis 60°C
Beide Rohre jeweils 1"
3 bar
