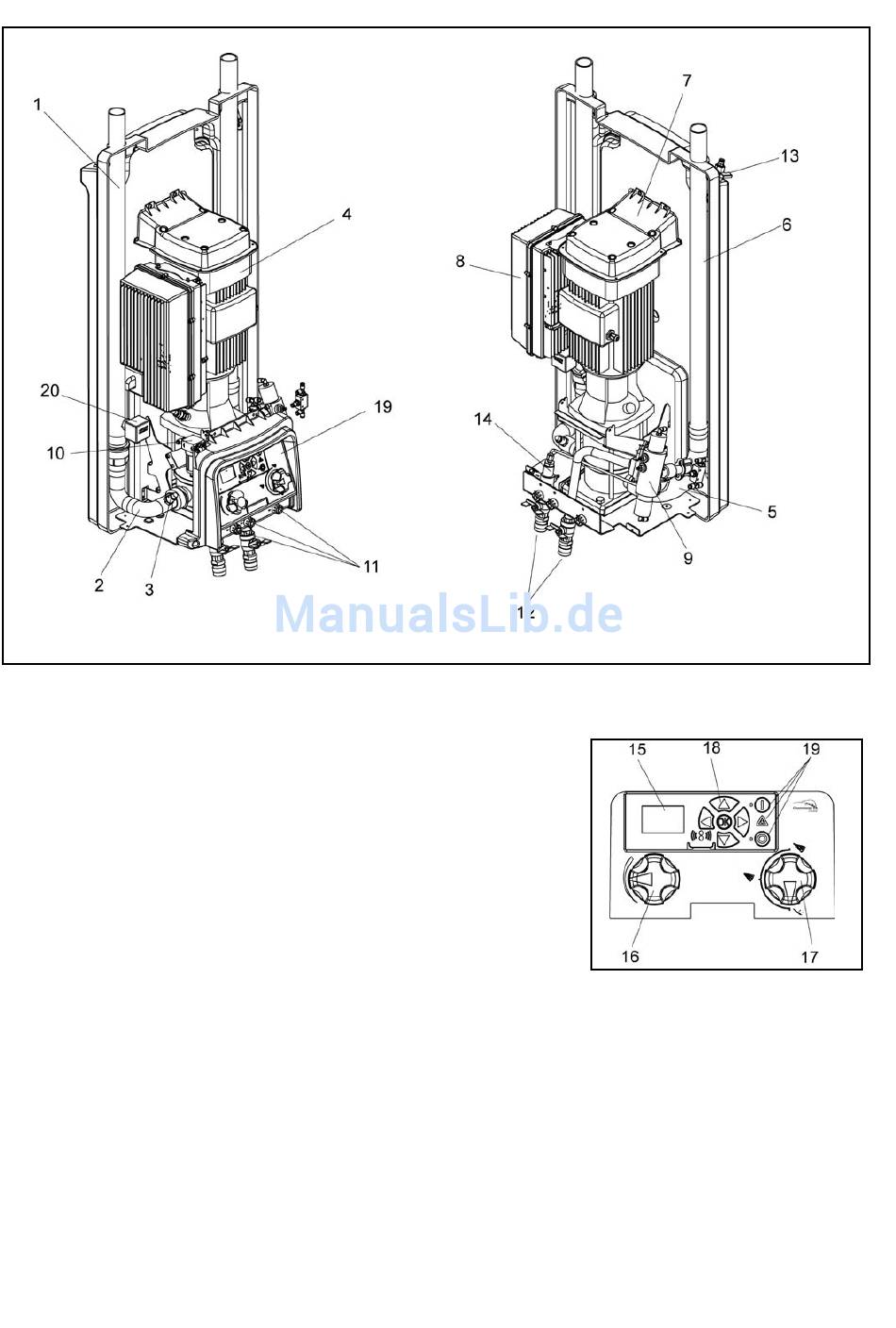

Fig. 4
MP
Hauptstationen
MP321-MP322-MP332-MP333
MP421-MP422-MP432-MP433 (Fig. 4)
1. Wassereinlassrohr
2. Verteilerrohreingang
3. Trigger-Sensor, Strömungswächter (Flow Sensor)
4. Pumpe
5. Verteilerrohrausgang
6. Ausgangsrohr
7. Einlass
8. Konverterkasten
9 . Injektor-Block
10. Luftfilter
11. Dosierungsventil für Reinigungsmittel
12. Schnellkuppelung mit Absperrventil
13. Eingang, luft
14. Externer Injektor
15. Display
16. Luftregulator, Schaum
17. Umschalter Schaum/Spülen/Des.
18. Navigationsknöpfe
19. Schalttafel
• O Druckknopf. Stopp
• I Druckknopf. Start
• ∆ Lampe. Leuchtet im Fall eines Fehlers
4
Fig. 5
110001324
110001308
