1.4 Funktions-
diagramme
gemäß ISO14617
Hauptstationen MA
B.
Kugelventil
F.
Filter
FS. Strömungswächter
(Flow Sensor)
FST. Strömungswächter und
Auslössensor (Switch)
C.
Contraventil
PE. Drucksensor
TE. Temperatursensor
CP.
Zentrifugalpumpe
SV.
Magnetventil
CR. Chemieregulator
EJ.
Ausstoßvorrichtung (Ejector)
HV. Hydraulikventil
HC. Schlangenverbindung
OR. Wechselventil
OV. Operateurventil
PR. Druckregulator.
A.
Lufteingang
D.
Ausgang
E. Eingang,
Ecolab Reinigungsmittel
W.
Wassereinlassrohr
JPx. Faßung Nr.
Advanced Mainstation
Aut. Block
B. Ball valve.
F. Filter.
FS. Flow sensor.
FST. Flowsensor and -trigger.
C. Check valve.
PE. Pressure sensor.
TE. Temperature sensor.
CP. Centrifugal pump.
SV. Solenoid valve.
CR. Chemistry regulator.
EJ. Ejector.
HV. Hydraulic valve.
HC. Hose connection.
OR. OR element.
OV. Operator valve.
PR. Pressure regulator.
A. Air supply.
D. Outlet.
E. Inlet, topax detergent.
W. Water inlet.
JPx : Controller board connection.
0627147D

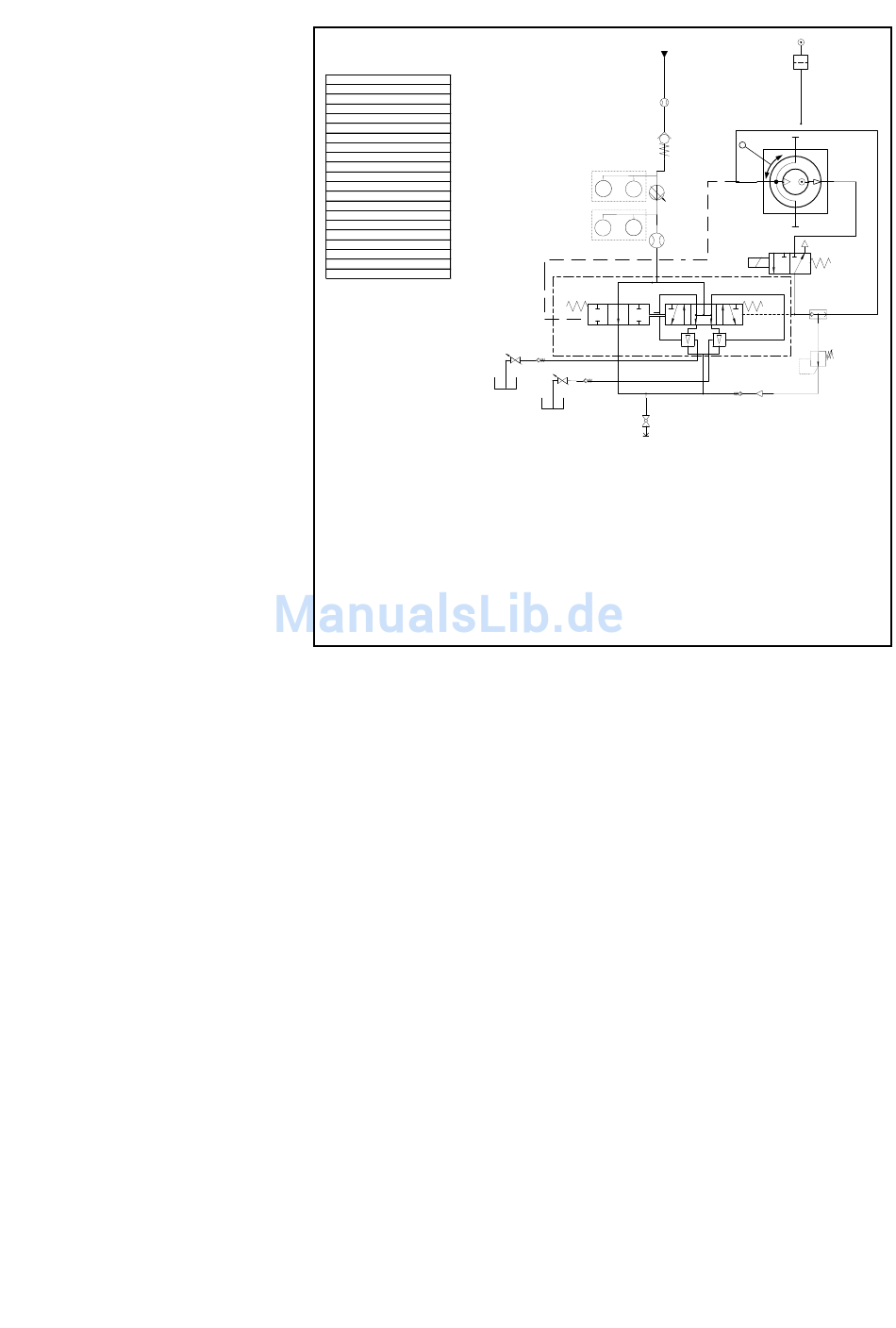

Fig. 9
W
FST 1
C1
JP4
PE1
PE1
TE1
CP1
JP5
PE2
TE2
TE2
FS2
JP6
(conv. Pcb)
HV1
EJ2
CR2
C3
C4
CR1
E2
B
E1
HC1
D
A
F
JP8
Connection with
OV1 at port nr. 1
2
1
8
3
4
6
OV1
SV1
1 W @ 24 VDC
JP1
OR1
EJ1
PR1
C5
0627147D
7
