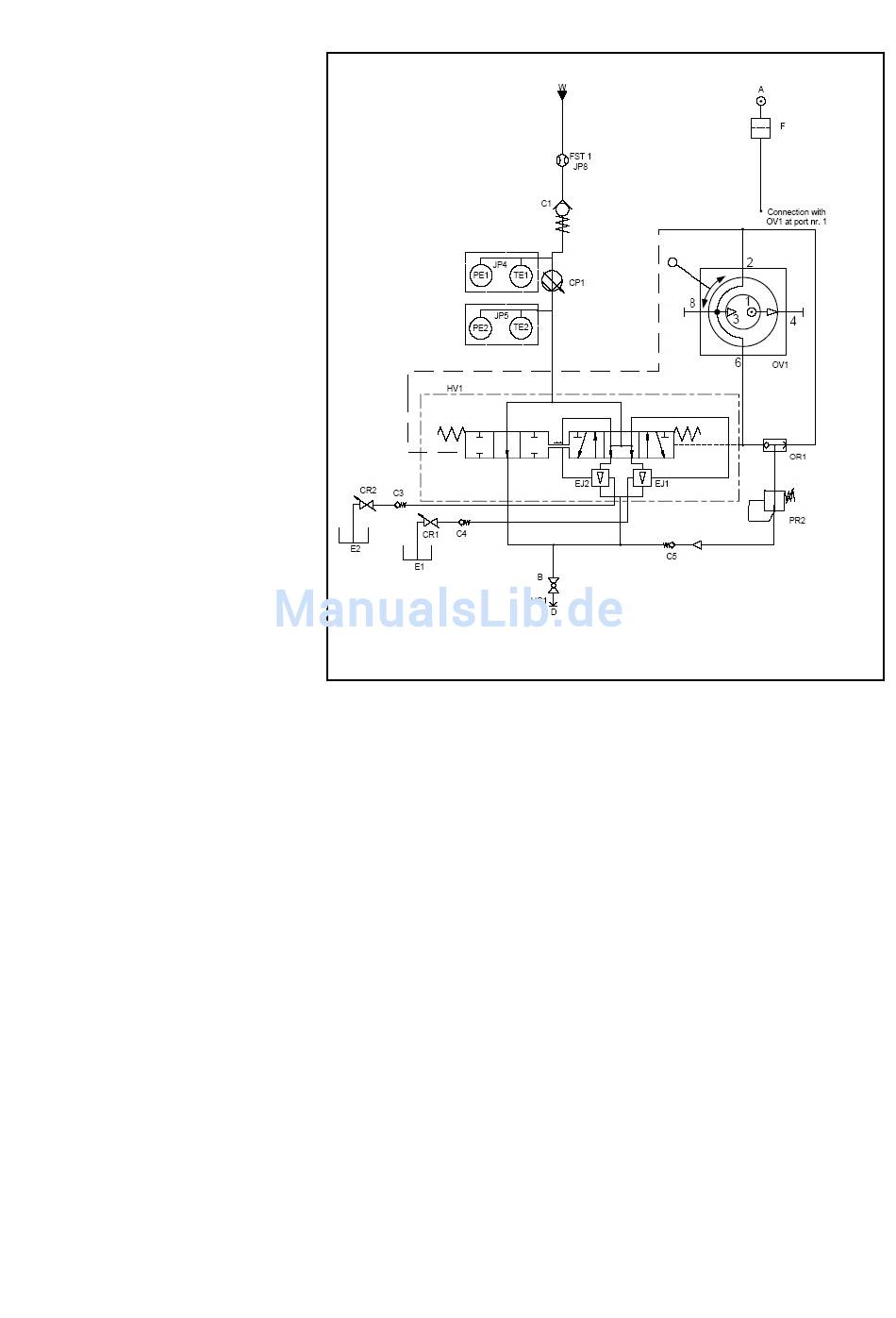

1.2 Funktions-
diagramme
gemäß ISO14617
Hauptstationen MP
B.
Kugelventil
F.
Filter
FST. Strömungswächter und
Auslössensor (Switch)
C.
Contraventil
PE. Drucksensor
TE. Temperatursensor
CP. Zentrifugalpumpe
CR. Chemieregulator
EJ. Ausstoßvorrichtung (Ejector)
HV. Hydraulikventil
HC. Schlangenverbindung
OR. Wechselventil
OV. Operateurventil
PR. Druckregulator
A.
Lufteingang
D.
Ausgang
E. Eingang,
Ecolab Reinigungsmittel
W.
Wassereinlassrohr
JPx. Faßung Nr.
Fig. 6
0627146D
5
