4.2.1 Saugleitung
3
2

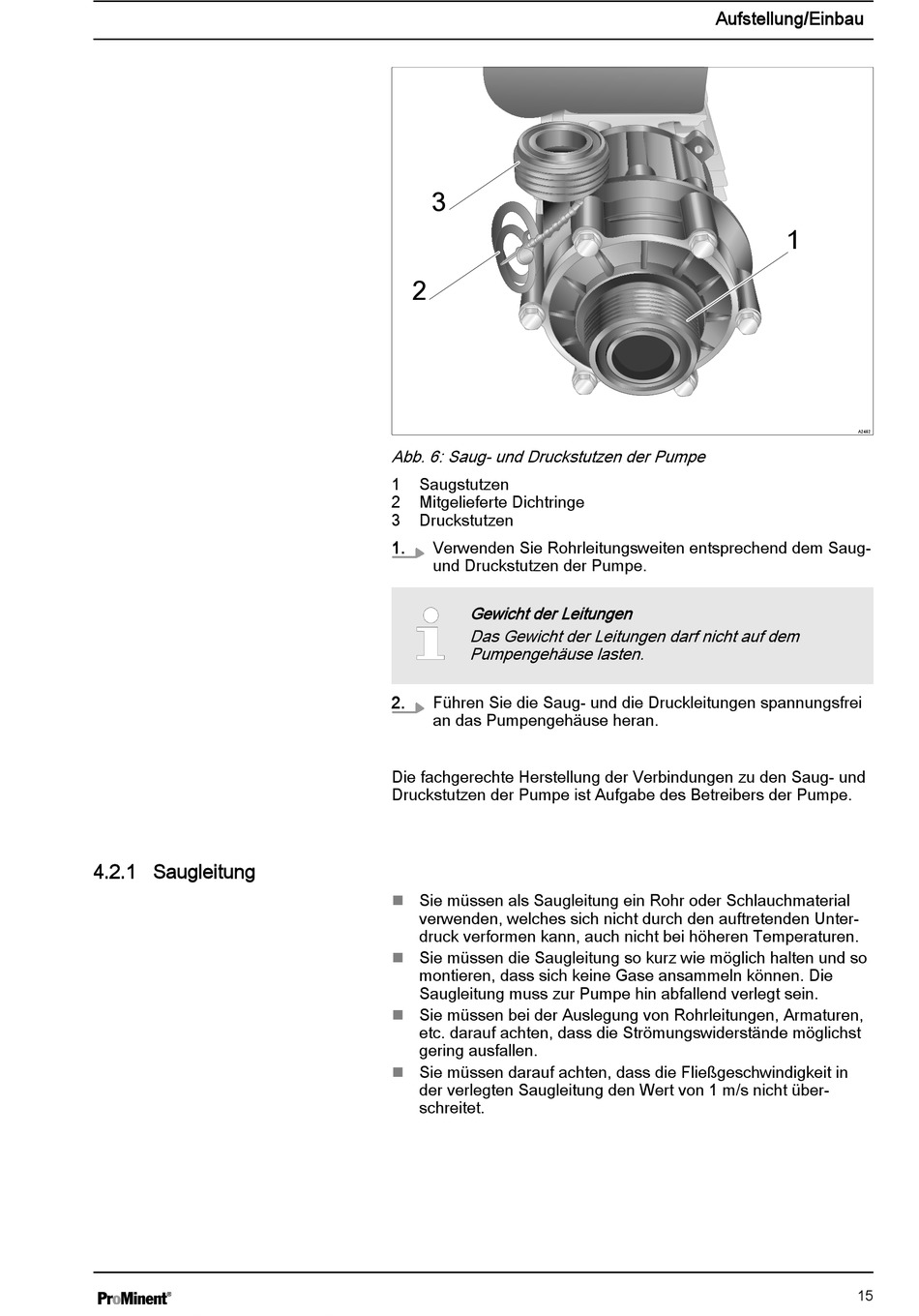

Abb. 6: Saug- und Druckstutzen der Pumpe
1
Saugstutzen
2
Mitgelieferte Dichtringe
3
Druckstutzen
1.
Verwenden Sie Rohrleitungsweiten entsprechend dem Saug-
und Druckstutzen der Pumpe.
Gewicht der Leitungen
Das Gewicht der Leitungen darf nicht auf dem
Pumpengehäuse lasten.
2.
Führen Sie die Saug- und die Druckleitungen spannungsfrei
an das Pumpengehäuse heran.
Die fachgerechte Herstellung der Verbindungen zu den Saug- und
Druckstutzen der Pumpe ist Aufgabe des Betreibers der Pumpe.
Sie müssen als Saugleitung ein Rohr oder Schlauchmaterial
n
verwenden, welches sich nicht durch den auftretenden Unter‐
druck verformen kann, auch nicht bei höheren Temperaturen.
Sie müssen die Saugleitung so kurz wie möglich halten und so
n
montieren, dass sich keine Gase ansammeln können. Die
Saugleitung muss zur Pumpe hin abfallend verlegt sein.
Sie müssen bei der Auslegung von Rohrleitungen, Armaturen,
n
etc. darauf achten, dass die Strömungswiderstände möglichst
gering ausfallen.
Sie müssen darauf achten, dass die Fließgeschwindigkeit in
n
der verlegten Saugleitung den Wert von 1 m/s nicht über‐
schreitet.
Aufstellung/Einbau
1
A2452
15
