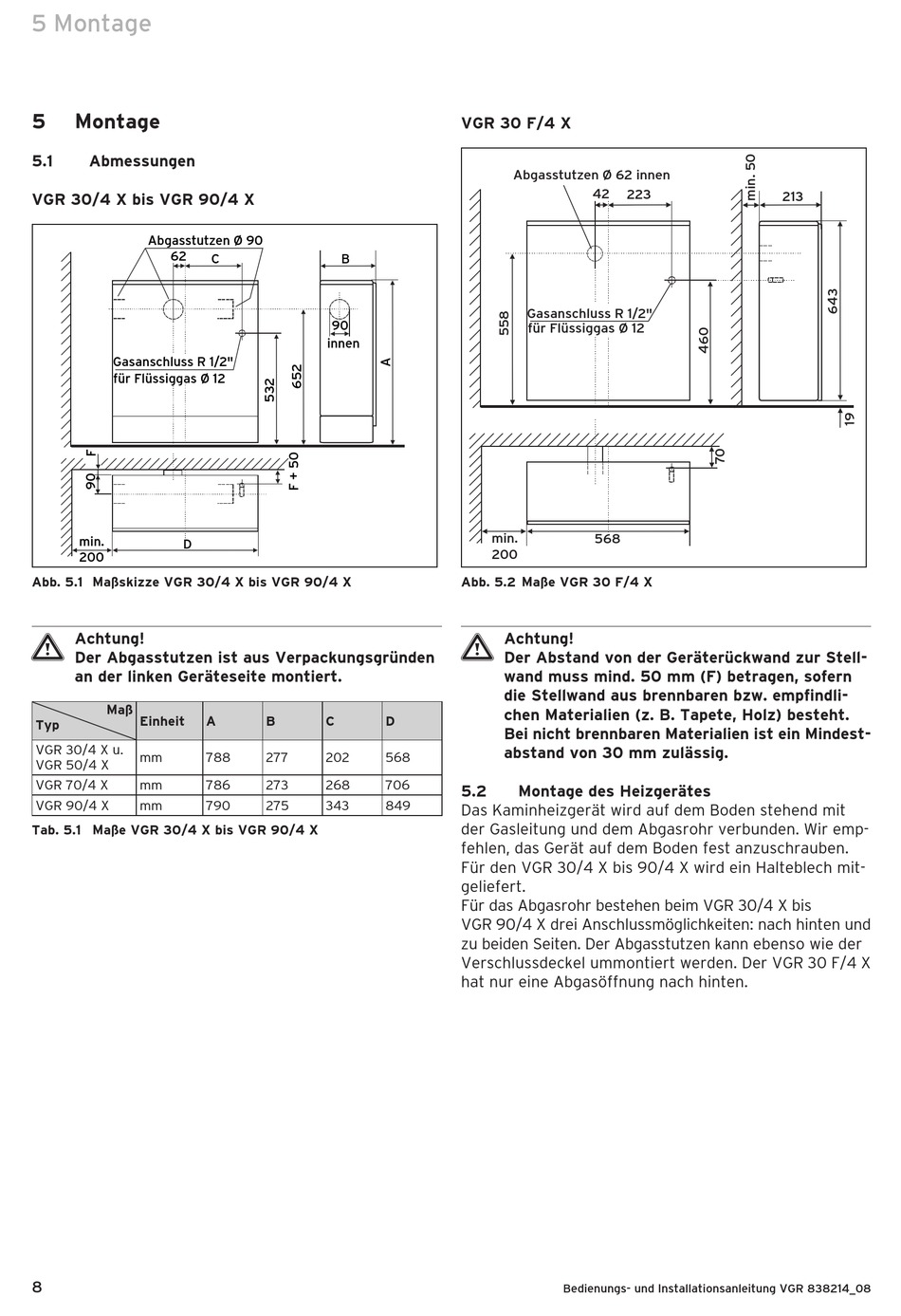

5 Montage

5 Montage
5.1

Abmessungen

VGR 30/4 X bis VGR 90/4 X
Abgasstutzen Ø 90
62
Gasanschluss R 1/2"
für Flüssiggas Ø 12
min.
D
200
Abb. 5.1 Maßskizze VGR 30/4 X bis VGR 90/4 X
a Achtung!
Der Abgasstutzen ist aus Verpackungsgründen
an der linken Geräteseite montiert.
Maß
Einheit
Typ
VGR 30/4 X u.
mm
VGR 50/4 X
VGR 70/4 X mm
VGR 90/4 X mm
Tab. 5.1 Maße VGR 30/4 X bis VGR 90/4 X
8
C B
90
innen
A B C
788 277 202
786 273 268
790 275 343
VGR 30 F/4 X
Abgasstutzen Ø 62 innen
Gasanschluss R 1/2"
für Flüssiggas Ø 12
min.
200
Abb. 5.2 Maße VGR 30 F/4 X
a Achtung!
Der Abstand von der Geräterückwand zur Stell-
wand muss mind. 50 mm (F) betragen, sofern
die Stellwand aus brennbaren bzw. empfindli-
chen Materialien (z. B. Tapete, Holz) be steht.
D
Bei nicht brennbaren Materialien ist ein Min dest-
abstand von 30 mm zulässig.
568
706
5.2 Montage des Heizgerätes
849
Das Kaminheizgerät wird auf dem Boden stehend mit
der Gasleitung und dem Abgasrohr verbunden. Wir emp-
fehlen, das Gerät auf dem Boden fest anzuschrauben.
Für den VGR 30/4 X bis 90/4 X wird ein Halteblech mit-
geliefert.
Für das Abgasrohr bestehen beim VGR 30/4 X bis
VGR 90/4 X drei Anschluss mög lich kei ten: nach hinten und
zu beiden Seiten. Der Abgasstutzen kann ebenso wie der
Verschlussdeckel ummontiert werden. Der VGR 30 F/4 X
hat nur eine Abgasöffnung nach hinten.
42
223
568
