4 Montage des Durchflusssensors

Vor dem Einbau des Durchflusssensors sollte die Anlage gespült und Schutzpfropfen/ Kunststoffmem-
branen entfernt werden.
Die korrekte Platzierung des Durchflusssensors (Vor- oder Rücklauf ) geht aus der Anzeige des
MULTICAL® 302 hervor. Die Durchflussrichtung ist durch den Pfeil auf der Seite des Durchflusssensors
angegeben.
Der Durchflusssensor darf sowohl in PN16 als auch PN25 Anlagen verwendet werden und kann nach
Bedarf mit entweder PN16 oder PN25 oder mit PN16 und PN25 bei der Lieferung gekennzeichnet sein.
Eventuell mitgelieferte Verschraubungen sind nur für PN16. In PN25-Installationen sind geeignete
PN25-Verschraubungen zu verwenden.

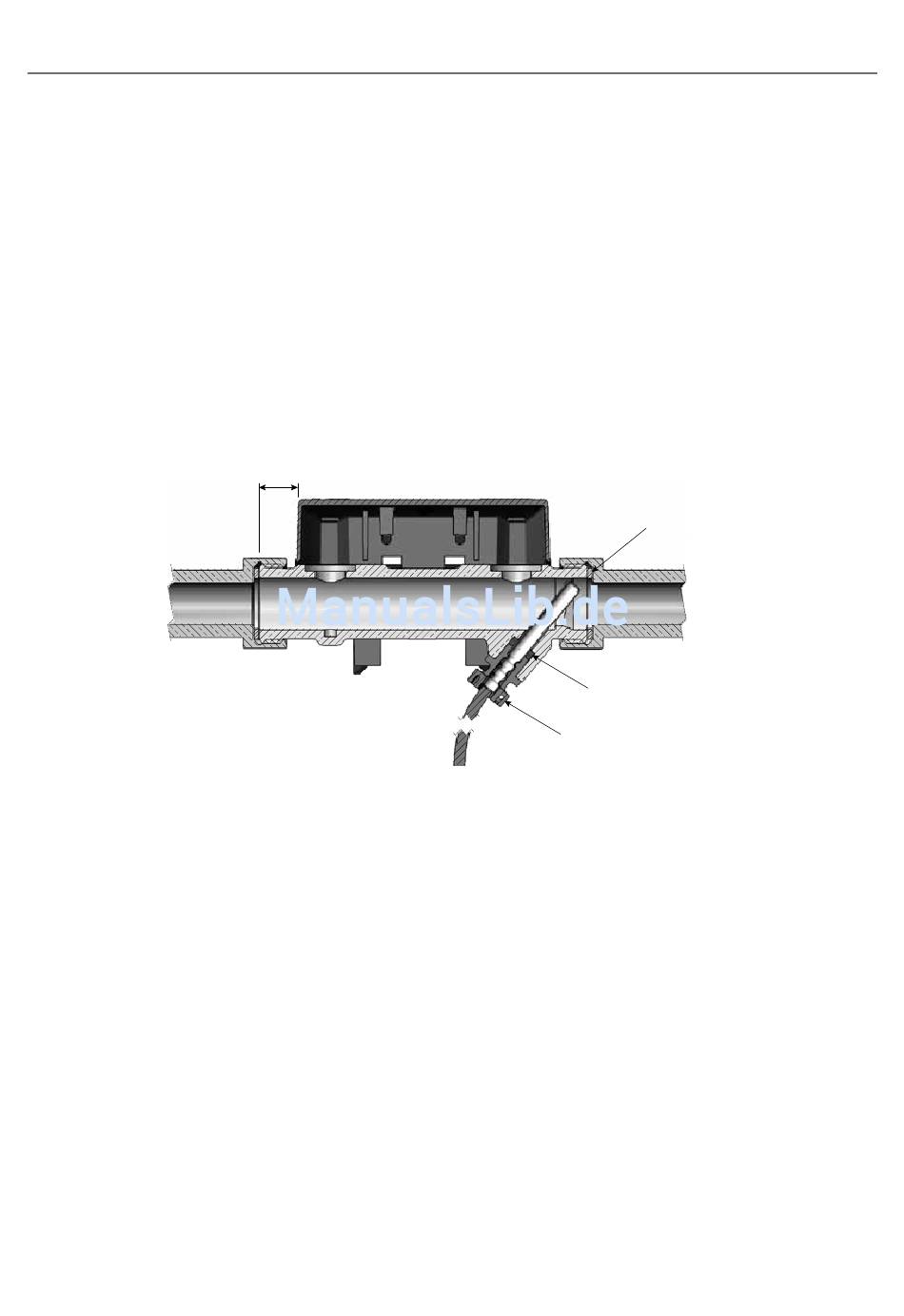

In Verbindung mit G¾ x 110 mm muss überprüft werden, ob ein 12 mm langes Anschlussgewinde
ausreichend ist. Siehe die Abbildung unten.
12 mm
Dichtung
O-Ring
Anziehen von Hand
Gerade Einlaufstrecke: MULTICAL® 302 erfordert weder eine gerade Einlauf- noch Auslaufstrecke, um
die Messinstrumentrichtlinie (MID) 2004/22/EEC und EN 1434:2007 einzuhalten. Nur bei kräftigen
Durchflussstörungen vor dem Zähler ist eine gerade Einlaufstrecke notwendig. Es wird empfohlen, die
Richtlinien von CEN CR 13582 einzuhalten.
