Beispiel:
Wenn die Anzeige anzeigt, dass der Durchflusssensor im Vorlauf
installiert werden soll, muss der Fühler mit dem grünen Kunststoff-
ring im Rücklauf installiert werden.
2.2 Überwurfmutter für direkten Fühler
55121352_A1_DE_09.2013
0
0
9 - 0,1
Ø 9 -0,1
5 / 20

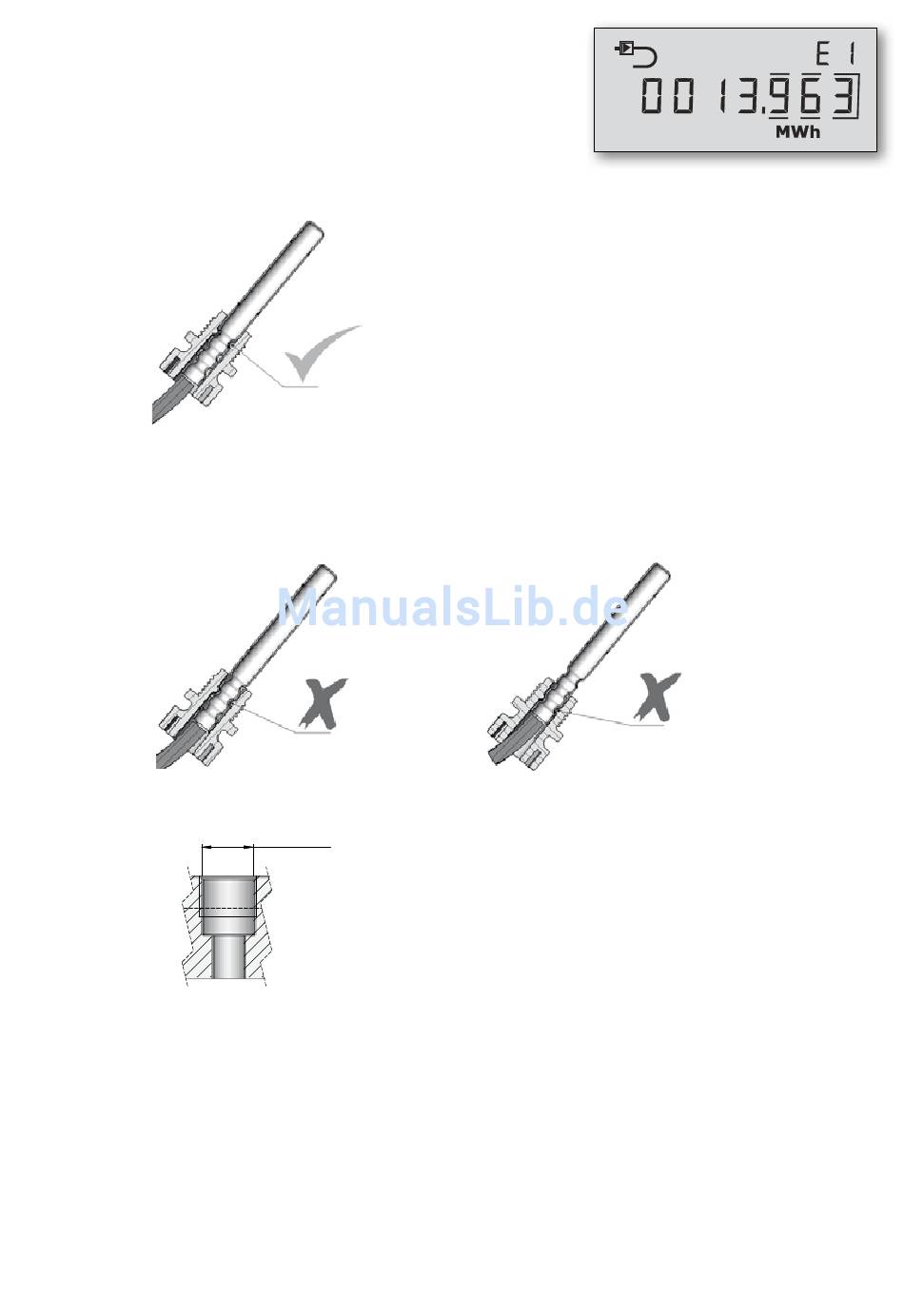

Die mitgelieferte Kunststoffüberwurfmutter
wird zum Ende der Tauchhülse geschoben, bis
es Klick macht, wenn die Überwurfmutter die
erste Rändelung erreicht hat.
Die Überwurfmutter darf nicht weiter nach
oben als bis zur ersten Rändelung geschoben
werden.
Ohne Rücksicht darauf, wo der direkte Fühler
installiert wird, ist es besonders wichtig, dass
die Montage die Toleranzen einhält, die in der
Abbildung angegeben sind. Wenn nicht be-
steht das Risiko, dass der O-Ring nicht richtig
dicht hält.
