Kamstrup MULTICAL 302 Installations- Und Bedienungsanleitung Seite 8

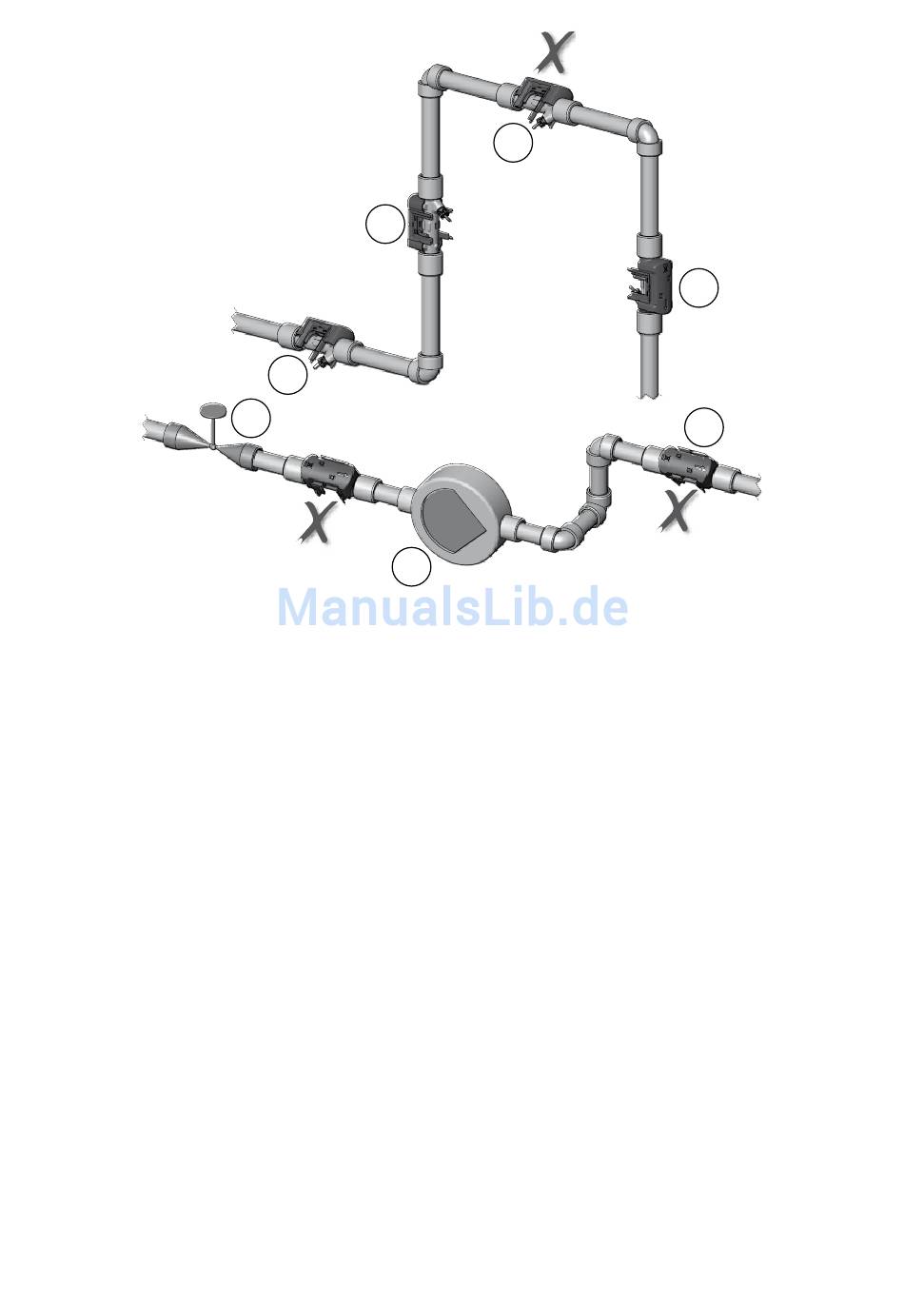

A Empfohlene Platzierung des Durchflusssensors
B
Empfohlene Platzierung des Durchflusssensors
C
Unannehmbare Platzierung wegen Gefahr der Luftansammlungen
D Annehmbare Platzierung in geschlossenen Anlagen
E
Ein Durchflusssensor soll nicht unmittelbar nach einem Ventil platziert werden, abgesehen von
Absperrhähnen, die ganz offen sein müssen, wenn sie nicht zum Absperren verwendet werden
F
Ein Durchflusssensor darf nie auf der Saugseite der Pumpe installiert werden
G Ein Durchflusszähler soll nicht nach einem U-Bogen in zwei Ebenen platziert werden.
Um Kavitation vorzubeugen, muss der Betriebsdruck beim MULTICAL® 302 mindestens 1 bar bei qp
und mindestens 2 bar bei qs sein. Dies gilt bei Temperaturen bis zu ca. 80 °C.
MULTICAL® 302 darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt wer-
den.
B
A
E
F
C
8 / 20
D
G
55121352_A1_DE_09.2013
