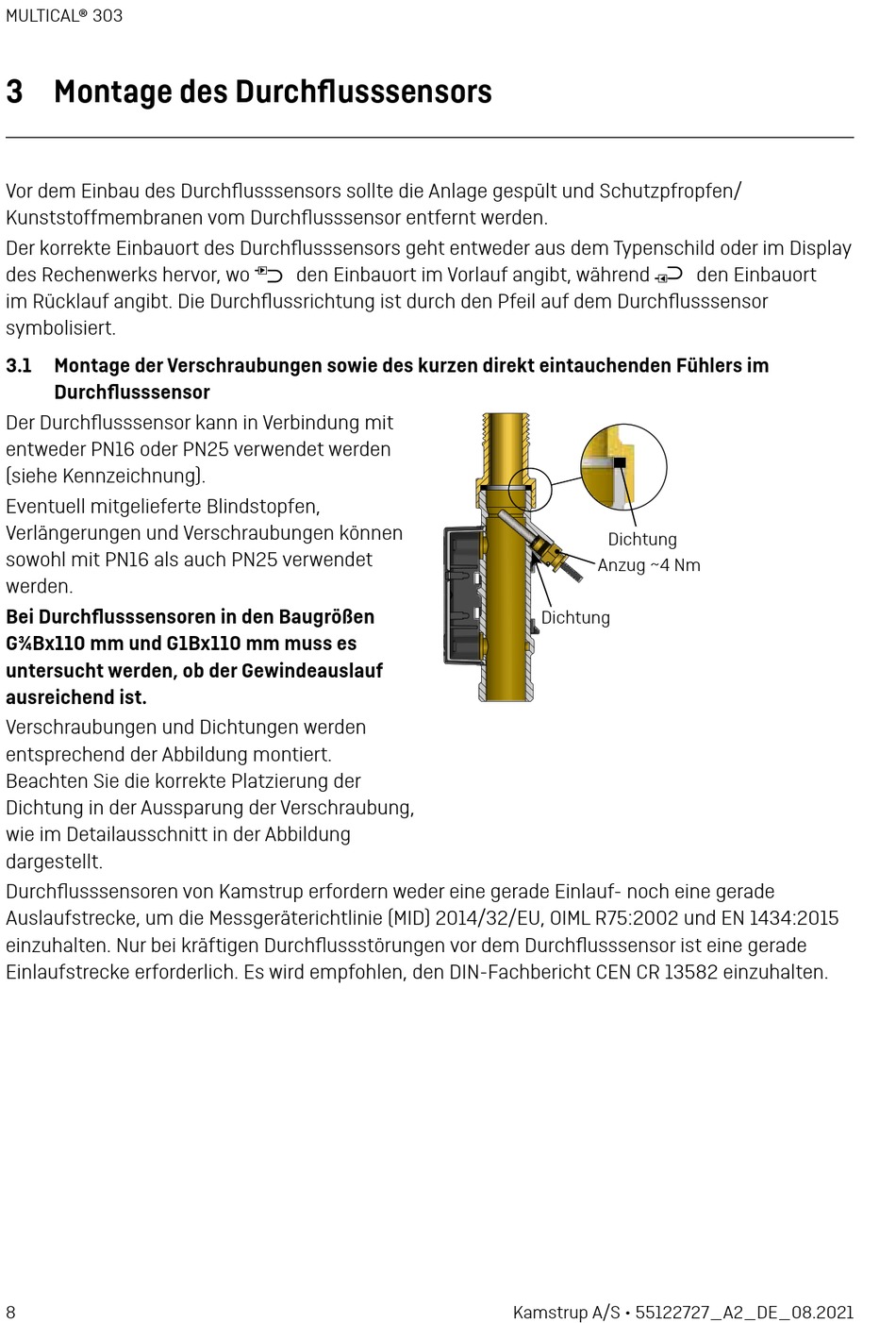

MULTICAL® 303
3 Montage des Durchflusssensors
Vor dem Einbau des Durchflusssensors sollte die Anlage gespült und Schutzpfropfen/
Kunststoffmembranen vom Durchflusssensor entfernt werden.
Der korrekte Einbauort des Durchflusssensors geht entweder aus dem Typenschild oder im Display
des Rechenwerks hervor, wo ( den Einbauort im Vorlauf angibt, während ) den Einbauort
im Rücklauf angibt. Die Durchflussrichtung ist durch den Pfeil auf dem Durchflusssensor
symbolisiert.
3.1 Montage der Verschraubungen sowie des kurzen direkt eintauchenden Fühlers im
Durchflusssensor
Der Durchflusssensor kann in Verbindung mit
entweder PN16 oder PN25 verwendet werden
(siehe Kennzeichnung).
Eventuell mitgelieferte Blindstopfen,
Verlängerungen und Verschraubungen können
Dichtung
sowohl mit PN16 als auch PN25 verwendet
Anzug ~4 Nm
werden.
Bei Durchflusssensoren in den Baugrößen
Dichtung
G¾Bx110 mm und G1Bx110 mm muss es
untersucht werden, ob der Gewindeauslauf
ausreichend ist.
Verschraubungen und Dichtungen werden
entsprechend der Abbildung montiert.
Beachten Sie die korrekte Platzierung der
Dichtung in der Aussparung der Verschraubung,
wie im Detailausschnitt in der Abbildung
dargestellt.
Durchflusssensoren von Kamstrup erfordern weder eine gerade Einlauf- noch eine gerade
Auslaufstrecke, um die Messgeräterichtlinie (MID) 2014/32/EU, OIML R75:2002 und EN 1434:2015
einzuhalten. Nur bei kräftigen Durchflussstörungen vor dem Durchflusssensor ist eine gerade
Einlaufstrecke erforderlich. Es wird empfohlen, den DIN-Fachbericht CEN CR 13582 einzuhalten.
8
Kamstrup A/S • 55122727_A2_DE_08.2021
