Programmübersicht

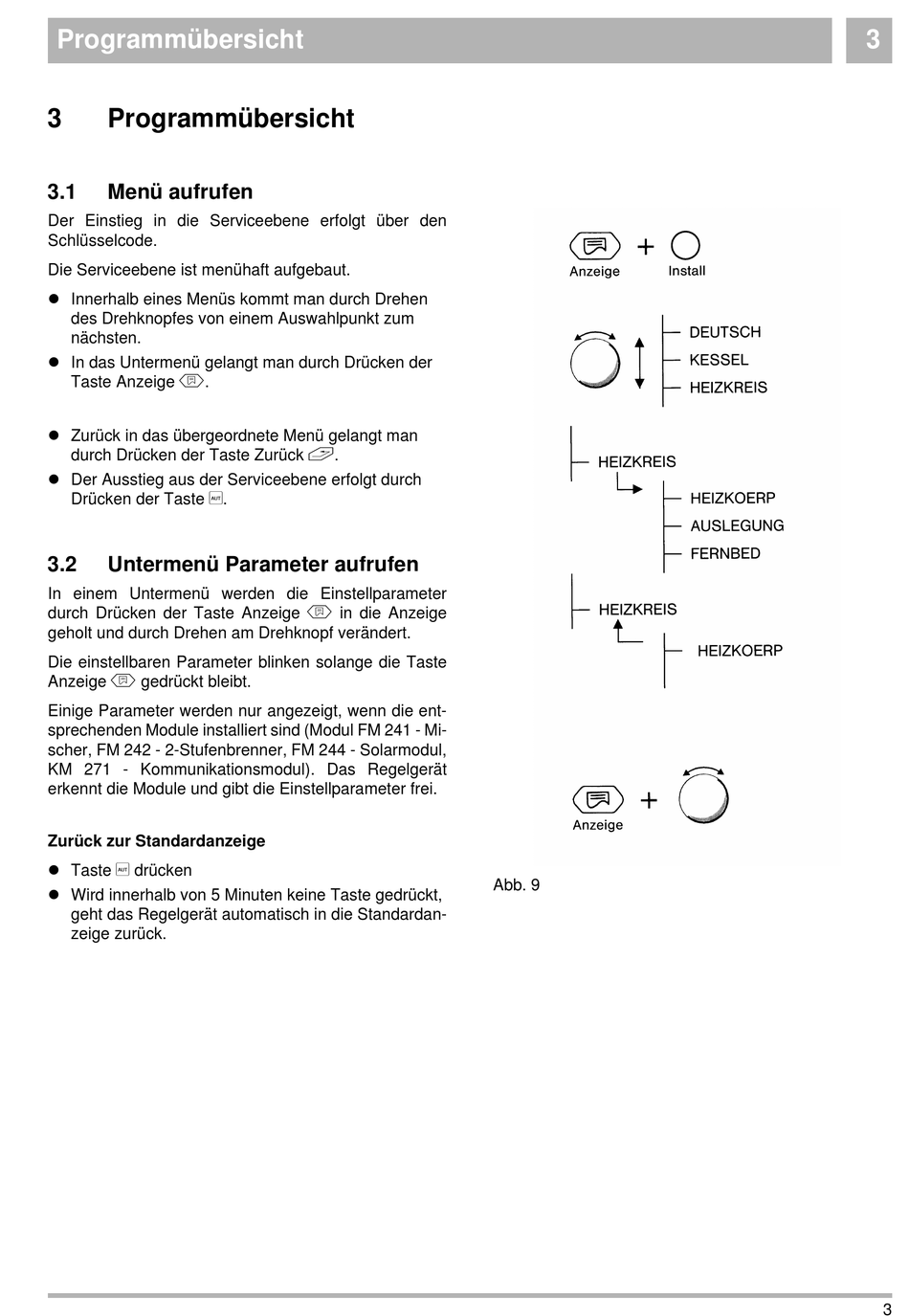

3 Programmübersicht
3.1 Menü aufrufen
Der Einstieg in die Serviceebene erfolgt über den
Schlüsselcode.
Die Serviceebene ist menühaft aufgebaut.
l Innerhalb eines Menüs kommt man durch Drehen
des Drehknopfes von einem Auswahlpunkt zum
nächsten.
l In das Untermenü gelangt man durch Drücken der
Taste Anzeige d.
l Zurück in das übergeordnete Menü gelangt man
durch Drücken der Taste Zurück e.
l Der Ausstieg aus der Serviceebene erfolgt durch
Drücken der Taste a.
3.2 Untermenü Parameter aufrufen
In einem Untermenü werden die Einstellparameter
durch Drücken der Taste Anzeige d in die Anzeige
geholt und durch Drehen am Drehknopf verändert.
Die einstellbaren Parameter blinken solange die Taste
Anzeige d gedrückt bleibt.
Einige Parameter werden nur angezeigt, wenn die ent-
sprechenden Module installiert sind (Modul FM 241 - Mi-
scher, FM 242 - 2-Stufenbrenner, FM 244 - Solarmodul,
KM 271 - Kommunikationsmodul). Das Regelgerät
erkennt die Module und gibt die Einstellparameter frei.
Zurück zur Standardanzeige
l Taste a drücken
l Wird innerhalb von 5 Minuten keine Taste gedrückt,
geht das Regelgerät automatisch in die Standardan-
zeige zurück.
Abb. 9
