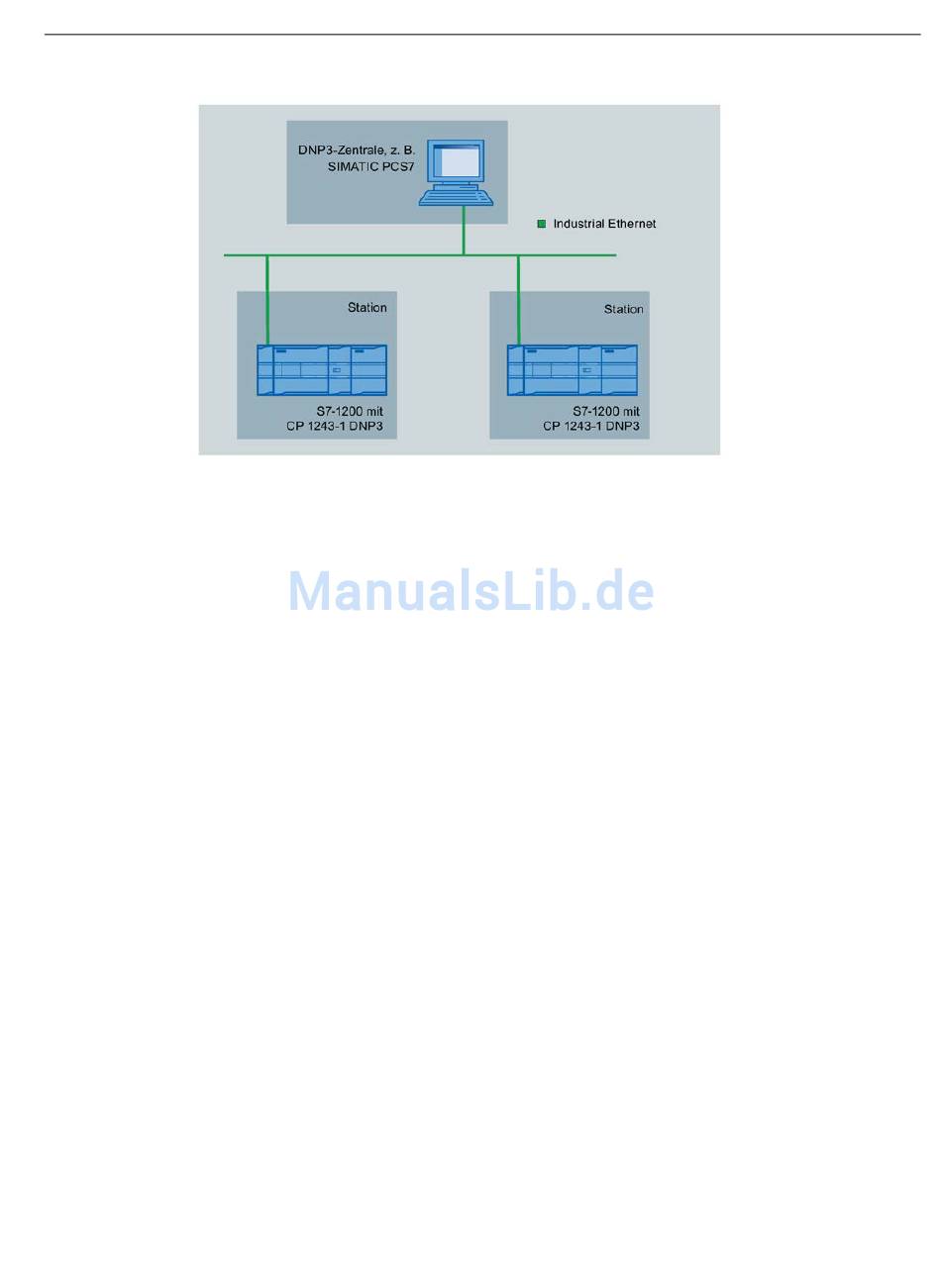

Bild 1-1
Die S7-1200-Stationen sind über den CP an das Internet angeschlossen und mit der
Leitstelle verbunden.
Bei Nutzung des DNP3-Protokolls kann beispielsweise SIMATIC PCS 7 TeleControl oder
das System eines Drittanbieters als Leitstelle eingesetzt werden. Wenn Sie SIMATIC PCS 7
TeleControl als DNP3-Master in der Leitstelle verwenden, dann benötigen Sie den hierfür
erforderlichen DNP3-Treiber.
1.6.2 Konfiguration mit Verbindungen über das Internet
Konfigurationsbeispiel mit Verbindungen über das Internet
Im folgenden Beispiel finden Sie eine Konfiguration mit einfach ausgeführter Leitstelle.
In diesem Beispiel wird das DNP3-Protokoll verwendet, das heißt, die Stationen sind mit
einem CP 1243-1 DNP3 bestückt.
Eine Konfiguration, in welcher das IEC-Protokoll genutzt wird, hätte bis auf den CP-Typ (hier
CP 1243-1 IEC) den gleichen Aufbau.
Die S7-1200-Stationen sind über den CP an das Internet angeschlossen und mit der
Leitstelle verbunden.
Bei Nutzung des DNP3-Protokolls kann beispielsweise SIMATIC PCS 7 TeleControl oder
das System eines Drittanbieters als Leitstelle eingesetzt werden. Wenn Sie SIMATIC PCS 7
TeleControl als DNP3-Master in der Leitstelle verwenden, dann benötigen Sie den hierfür
erforderlichen DNP3-Treiber.
CP 1243-1 DNP3, CP 1243-1 IEC
Betriebsanleitung, 05/2015, C79000-G8900-C312-03
Konfigurationsbeispiel mit einfach ausgeführter Leitstelle und Stationen in einem IP-
Subnetz
Anwendung und Eigenschaften
1.6 Konfigurationsbeispiele
17
