Projektierung und Betrieb
5.4 Projektierung der Datenpunkte und Nachrichten (E-Mails)
Hinweis
Anzahl der PLC-Variablen
Beachten Sie die maximal mögliche Anzahl der für die Datenpunktprojektierung
verwendbaren PLC-Variablen im Kapitel Mengengerüst und Leistungsdaten (Seite 14).
Die Formate und S7-Datentypen der PLC-Variablen, welche mit den protokollspezifischen
Datenpunkttypen des CP kompatibel sind, finden Sie im Kapitel Datenpunkttypen (Seite 39).
Zugriff auf die Speicherbereiche der CPU
Die Werte der von den Datenpunkten referenzierten PLC-Variablen bzw. DBs werden
gelesen und durch den CP an den Kommunikationspartner übertragen.
Vom Kommunikationspartner empfangene Daten werden durch den CP über die PLC-
Variablen bzw. DBs in die CPU geschrieben.
Projektierung der Datenpunkte und Nachrichten in STEP 7
Die Projektierung der Datenpunkte nehmen Sie in STEP 7 in der Datenpunkt- und
Nachrichtenkonfiguration vor. Diese finden Sie über die Projektnavigation:
Projekt > Verzeichnis der jeweiligen Station > Lokale Baugruppen > CP 1243-1 xxx

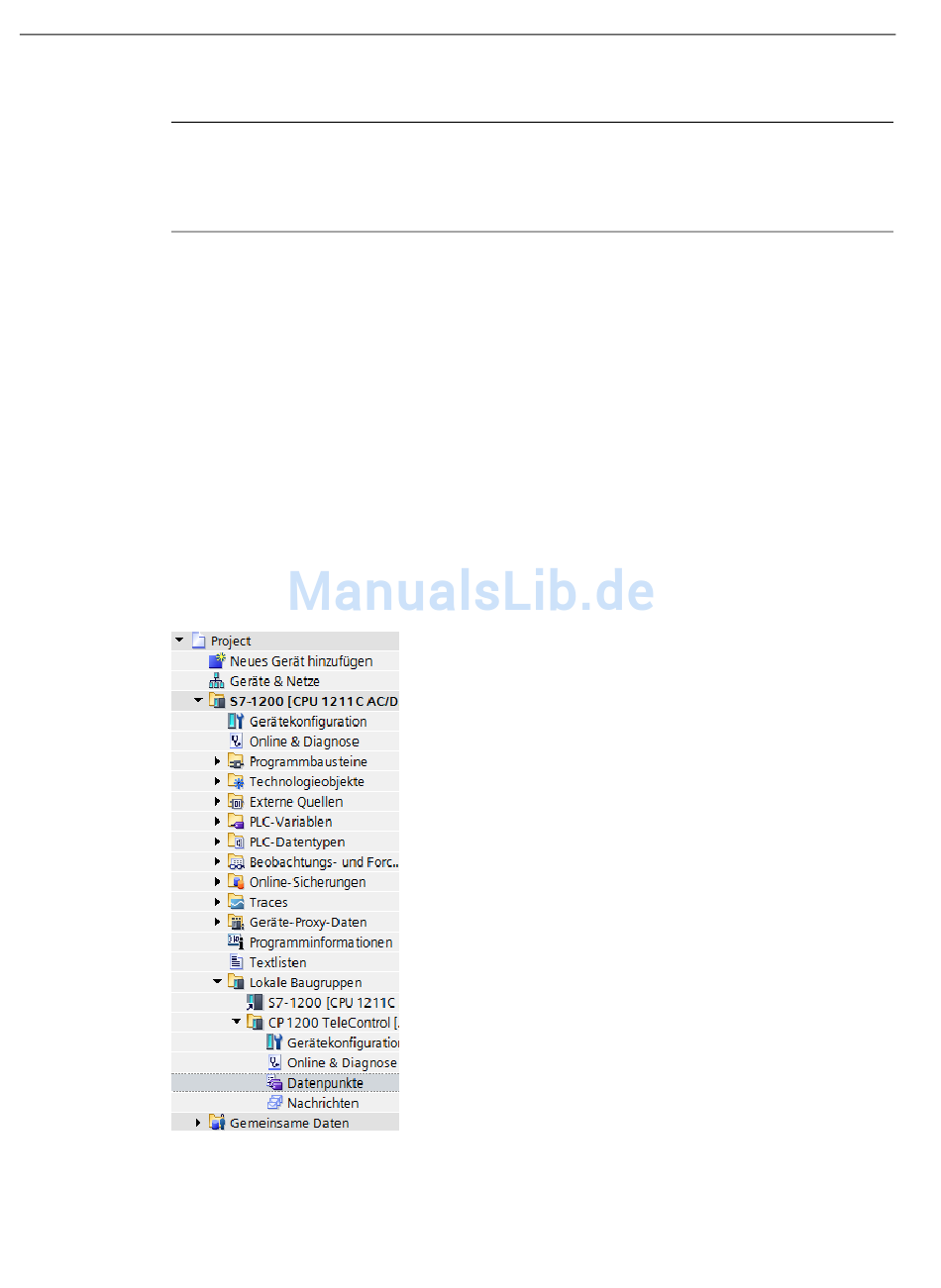

Bild 5-1
Hier finden Sie auch den Editor zur Projektierung von Nachrichten.
