PCAN-miniPCIe – Benutzerhandbuch

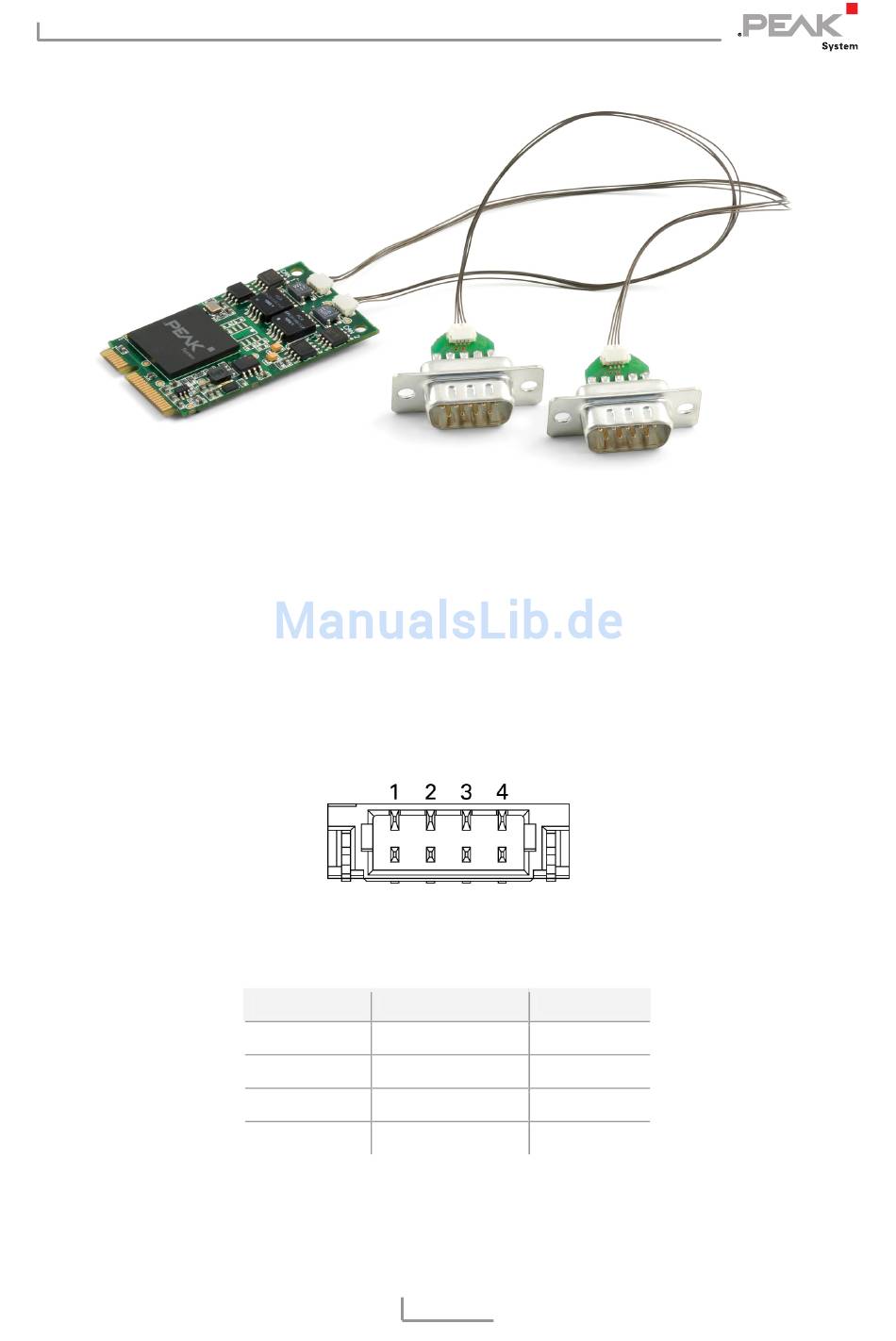

Abbildung 3: PCAN-miniPCIe-Karte mit Anschlusskabeln
Um einen CAN-Bus an die Karte anzuschließen, benutzen Sie die im
Lieferumfang enthaltenen speziellen Anschlusskabel. Nachdem Sie
das Kabel mit der Karte verbunden haben, können Sie einen CAN-
Bus an den D-Sub-Steckverbinder anschließen. Die Pin-Zuordnung
zwischen dem D-Sub-Stecker und dem 4-poligen Anschluss
PCAN-miniPCIe-Karte ist wie folgt:
Abbildung 4: Frontansicht eines CAN-Anschlüsses (SUR)
1
Anschlusstyp SUR von JST (www.jst-mfg.com),
Bezeichnung des passenden Steckers: 04SUR-32S
auf der PCAN-miniPCIe-Karte (CAN 1, CAN 2)
Pin SUR
Funktion
1
Nicht belegt
2
GND
3
CAN_H
4
CAN_L
Pin D-Sub
1
3, 6
7
2
9
1
auf der
