PCAN-miniPCIe – Benutzerhandbuch
3.2
Verkabelung
3.2.1
Terminierung
Ein High-Speed-CAN-Bus (ISO 11898-2) muss an beiden Enden mit
120 Ohm terminiert sein. Ansonsten kommt es zu störenden
Signalreflexionen und die Transceiver der angeschlossenen CAN-
Knoten (CAN-Interface, Steuergerät) funktionieren nicht.
Die PCAN-miniPCIe-Karte hat keine interne Terminierung. Betreiben
Sie den Adapter an einem terminierten CAN-Bus.
3.2.2
Beispiel einer Verbindung

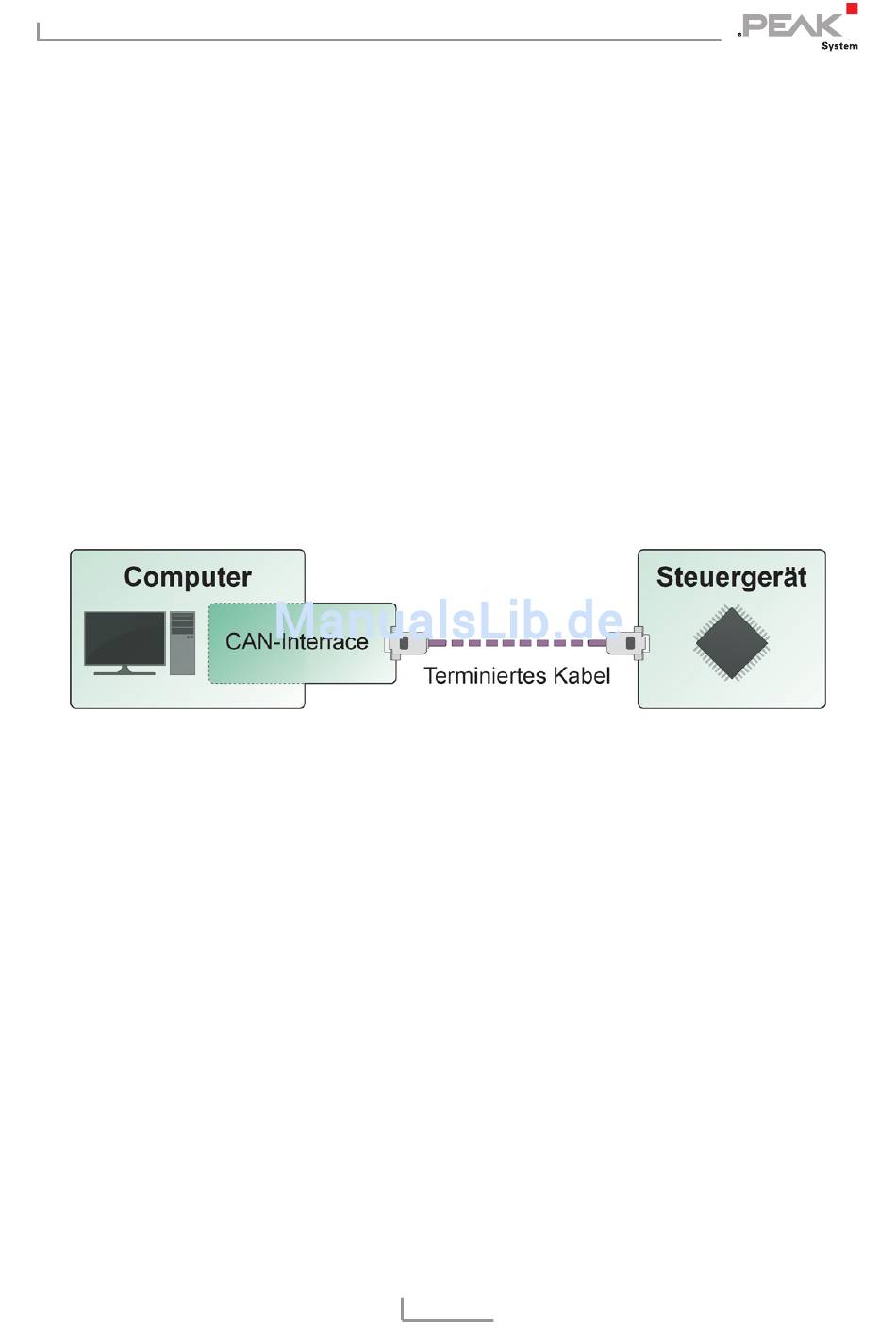

Das Beispiel stellt eine Verbindung der Steckkarte PCAN-miniPCIe
mit einem Steuergerät dar. Das Verbindungskabel ist an beiden
Enden mit 120 Ohm terminiert.
Abbildung 5: Einfache CAN-Verbindung
10
