7 Anzeige von
Signalen
Im folgenden Kapitel werden die Auswahl und Anzeige
von Signalen verschiedener Quellen, sowie die möglichen
Anzeigemodi erläutert.
7 . 1
Anzeigeeinstellungen
Das R&S®HMO1002 verfügt über ein hochwertiges, mit
LED Hintergrundbeleuchtung ausgestattetes, TFT Display
mit VGA (640x480Pixel) Auflösung. Grundlegende Ein-
stellungen des Bildschirms können mit der Taste DISPLAY
im GENERAL Bedienfeld eingestellt werden. Ist der
14
VIRTUAL SCREEN aktiviert, so erscheint rechts neben
dem Anzeigegitter im Display ein Rollbalken, mit dem der
Anzeigebereich innerhalb der 20 Skalenteile des virtuellen
Bildschirmbereichs mit Hilfe des Universaldrehgeber im
CURSOR/MENU Bedienfeld hoch- und heruntergefahren
werden kann. Nähere Erläuterungen zur Funktion VIRTUAL
SCREEN folgen in Kapitel 7.2.
Folgende Einstellungen können ebenfalls vorgenommen
werden:
❙ NUR PUNKTE:
Die Datenpunkte (Erfassungspunkte) aller Kurven werden
nicht mit senkrechten Linien verbunden. Ist diese Funktion
deaktiviert (AUS), so wird auch auch die Interpolation der
Datenpunkte angezeigt.
❙ INVERSE HELL .:
Diese Einstellung invertiert den Helligkeitsverlauf der dar-
gestellten Signale. Im Normalfall werden häufig getroffene
Punkte heller dargestellt als seltene. Die Funktion INVERSE
HELL. kehrt den Sachverhalt um. Seltene Ereignisse wei-
sen gegenüber häufig auftretenden eine höhere Helligkeit
auf. Um seltene Ereignisse innerhalb eines Signales auf-
zuspüren, kann diese Einstellung in Verbindung mit Nach-
leuchten genutzt werden.
❙ FALSCHFARBEN:
Diese Einstellung wandelt die Helligkeitsstufen der dar-
gestellten Signale in eine Farbskala um (von Blau über
Magenta, Rot und Gelb bis Weiß). Der sich daraus erge
bende höhere Kontrast ermöglicht eine verbesserte
Wahrnehmung der im Signal enthaltenden Details. Diese
Einstellung wirkt auf alle Kurven gleichzeitig.
❙ GITTER:
In diesem Softmenü kann die Anzeige des Gitters als
LINIEN (Unterteilung des Gitters mit horizontalen und
vertikalen Linien, die die Skalenteile darstellen), FADEN-
KREUZ (Anzeige von einer horizontalen und einer vertika-
len Nulllinie, die die Skalenteile als Punkte darstellt) oder
AUS (die gesamte Gitterfläche enthält keine Punkte oder
Linien) gewählt werden.
❙ INFOFENSTER:
Dieses Softmenü beinhaltet Einstellmöglichkeiten über die
Anzeige von Informationsfenstern. Informationsfenster sind
kleine Fenster, die je nach Anwendung auf dem Bildschirm
erscheinen (z.B. Einblendung der Werte bei Änderung des
Offsets). Die Einstellung der TRANSPARENZ von 0% bis
100% erfolgt mit dem Universaldrehgeber oder numerisch
mittels KEYPAD-Taste im CURSOR/MENU Bedienfeld
Je größer der eingestellte Prozentwert, desto durch-
sichtiger das Informationsfenster). Weiterhin ist das
Informationsfenster der POSITION und KURVENHELL.
ein- und ausschaltbar. Ist die Funktion POSITION aktiviert
(AN), so wird bei einer Änderung der Y-Position der
entsprechende Wert, auf dem sich die Nulllinie befindet,
angezeigt. Ist die Funktion KURVENHELL. aktiviert (AN), so
wird bei einer Änderung der Kurvenhelligkeit der ent-
sprechende Wert angezeigt. Dem Nutzer wird je nach
eingestellter Triggerart eine Information über den Zustand
der Erfassung angezeigt (Softmenütaste ERF. STATUS). Die
Anzeige erfolgt nur, wenn die Signalveränderungen auf
dem Bildschirm längere Zeit andauern können. Ist die
Triggerbedingung erfüllt, so wird ein Informationsfenster
mit einer Fortschrittsanzeige des Post- und Pre-Triggers
angezeigt. Ist die Triggerbedingung nicht erfüllt, wird im
Informationsfenster die Zeit seit dem letzten Triggerereignis
angezeigt (Trig?). Bei der Triggerart AUTOMATIK wird nach
einem längeren ungetriggerten Zustand in die unge-
triggerte Erfassung umgeschaltet. In dieser Erfassungsart
wird kein Informationsfenster angezeigt, weil die momen-
tan erfassten Daten dargestellt werden.
❙ HILFSCURSORS:
Dieses Softmenü bietet Einstellungsmöglichkeiten für
Hilfscursors. Durch Betätigen der Softmenütasten AN/
AUS ist ein Ein- und Ausschalten der Cursors möglich. Die
Softmenütaste STANDARDEINST. stellt die Standard-
einstellungen wieder her.
7 .2
Nutzung des virtuellen Bildschirms

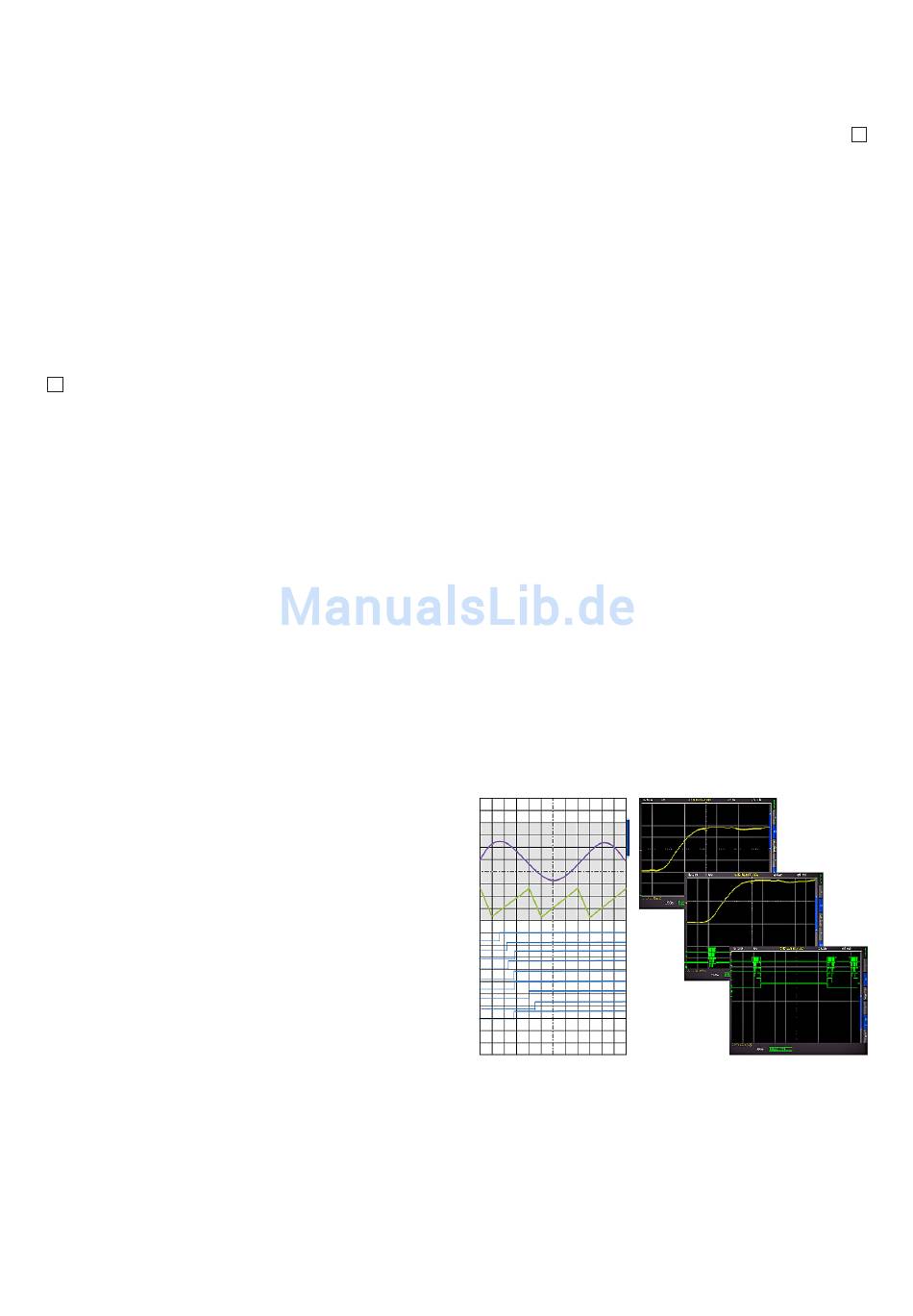

Abb. 7.1: Schema und Beispiel der Virtual Screen Funktion
Das Anzeigegitter des R&S®HMO1002 umfasst im vertika-
len Bereich 8 Skalenteile, verfügt aber über einen virtuellen
Anzeigebereich von 20 Skalenteilen. Diese 20 Skalenteile
können von den optionalen digitalen Kanälen D0 bis D7,
den Mathematikkanälen, den BUS-Signalen und den Refe-
renzkurven genutzt werden. Die analogen Kanäle können
bis zu ±10 Skalenteile um die vertikale Nulllinie nutzen.
In Abb. 7.1 ist die Funktionsweise des Virtual Screen's
