3 Schnelleinstieg
Im folgenden Kapitel werden Sie mit den wichtigsten
Funktionen und Einstellungen Ihres neuen R&S®HMO1002
vertraut gemacht, so dass Sie das Gerät umgehend einset-
zen können. Als Signalquelle wird der eingebaute Adjust-
Ausgang genutzt, so dass Sie keine zusätzlichen Geräte für
die ersten Schritte benötigen.
3 . 1
Aufstellen und Einschalten des Gerätes
Ergonomisch gut ist das Gerät aufgestellt, wenn sie die
Füße ausklappen, so dass das Display leicht nach oben
geneigt ist. Stecken Sie nun das Stromkabel in die Buchse
auf der Rückseite des Gerätes. Durch Drücken des Ein/Aus
Schalters auf der Rückseite und ggfs. der Ruhezustand-
taste
auf der Vorderseite schalten Sie das Gerät ein.
1
Nach wenigen Sekunden erscheint die Anzeige und das
Oszilloskop ist messbereit. Halten Sie jetzt bitte die AUTO-
SET-Taste
gedrückt, bis ein Signalton ertönt. Dadurch
15
setzen Sie die wichtigsten Einstellungen des Oszilloskops
auf die jeweiligen Standardeinstellungen zurück.
7
9
3
4
6
A
5
8
3 .2
Anschluss eines Tastkopfes und Signal-
erfassung
Die passiven Tastköpfe sollten vor dem ersten Einsatz abgeglichen
werden. Die Vorgehensweise entnehmen Sie bitte den Tastkopf-
beschreibungen. Legen Sie den Tastkopf dazu in die vorgesehene
Auflage des ADJ.-Ausgangs.
Entnehmen Sie nun einen mitgelieferten Tastkopf und entfer-
nen die Schutzkappe von der Spitze. Stecken Sie die Kompen-
sationsbox des Tastkopfes auf den BNC Anschluss von Kanal

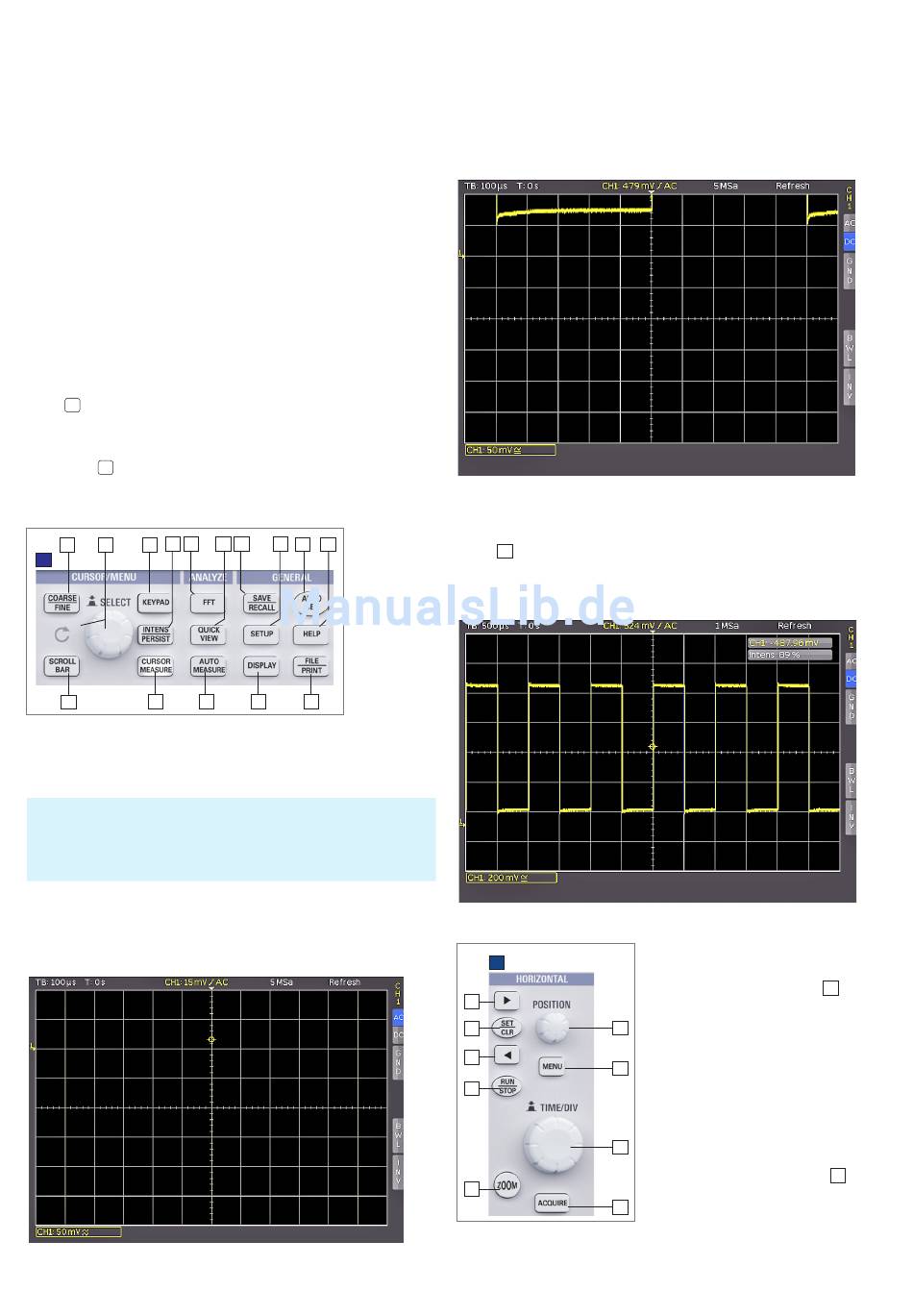

Abb. 3.2: Bildschirm nach Anschluss des Tastkopfes
12
10
12
13
15
16
Abb. 3.1:
Bedienfeld-
11
14
17
abschnitt A
1 und verriegeln diesen durch Drehen nach rechts, bis er spür-
bar einrastet. Am rechten Bildschirmrand sehen Sie das Kurz-
menü von CH1, mit dem Sie oft genutzte Einstellungen sofort
mit der jeweiligen Softmenütaste ändern können. Drücken Sie
einmal die oberste Softmenütaste, um die Eingangskopplung
auf DC umzuschalten.
Abb. 3.3: Bildschirm nach Umstellen auf DC Kopplung
Zum Abschluss drücken Sie einmal kurz die AUTOSET-
Taste
. Nach wenigen Sekunden hat das Oszilloskop die
15
Verstärker-, Zeitbasis- und Triggereinstellungen automa-
tisch vorgenommen. Sie sehen nun ein Rechtecksignal.
Abb. 3.4: Bildschirm nach Autosetup
D
37
41
38
37
42
39
43
40
44
Abb. 3.5: Teil D des
Bedienfeldes mit Zoomtaste
3 .3 Betrachten von
Signaldetails
Mit dem Zeitbasisknopf
43
können Sie das aufgenom-
mene Zeitfenster verändern.
Durch Drehen nach links ver-
größern Sie die Zeitbasis. Dre-
hen Sie den Zeitbasisknopf
solange nach links, bis Sie
links oben auf dem Bildschirm
„TB:5ms" ablesen. Drücken
Sie jetzt die Taste ZOOM
Sie erhalten eine Zweifenster-
Darstellung. Im oberen Fens-
ter sehen Sie das gesamte
aufgenommene Signal, darun-
.
40
