KARTE TESTEN

Um zu prüfen, ob die PC-Karte richtig installiert ist, kann ein Selbsttest der Karte
mit Hilfe eines Kurzschlusssteckers und dem Testprogramm MTTTY
durchgeführt werden.
10.1 Kurzschlussstecker anschließen
Der Kurzschlussstecker stellt eine Verbindung zwischen den Ausgangssignalen
(Sendedaten) und den Eingangssignalen (Empfangsdaten) her, um die serielle
Kommunikation testen zu können.

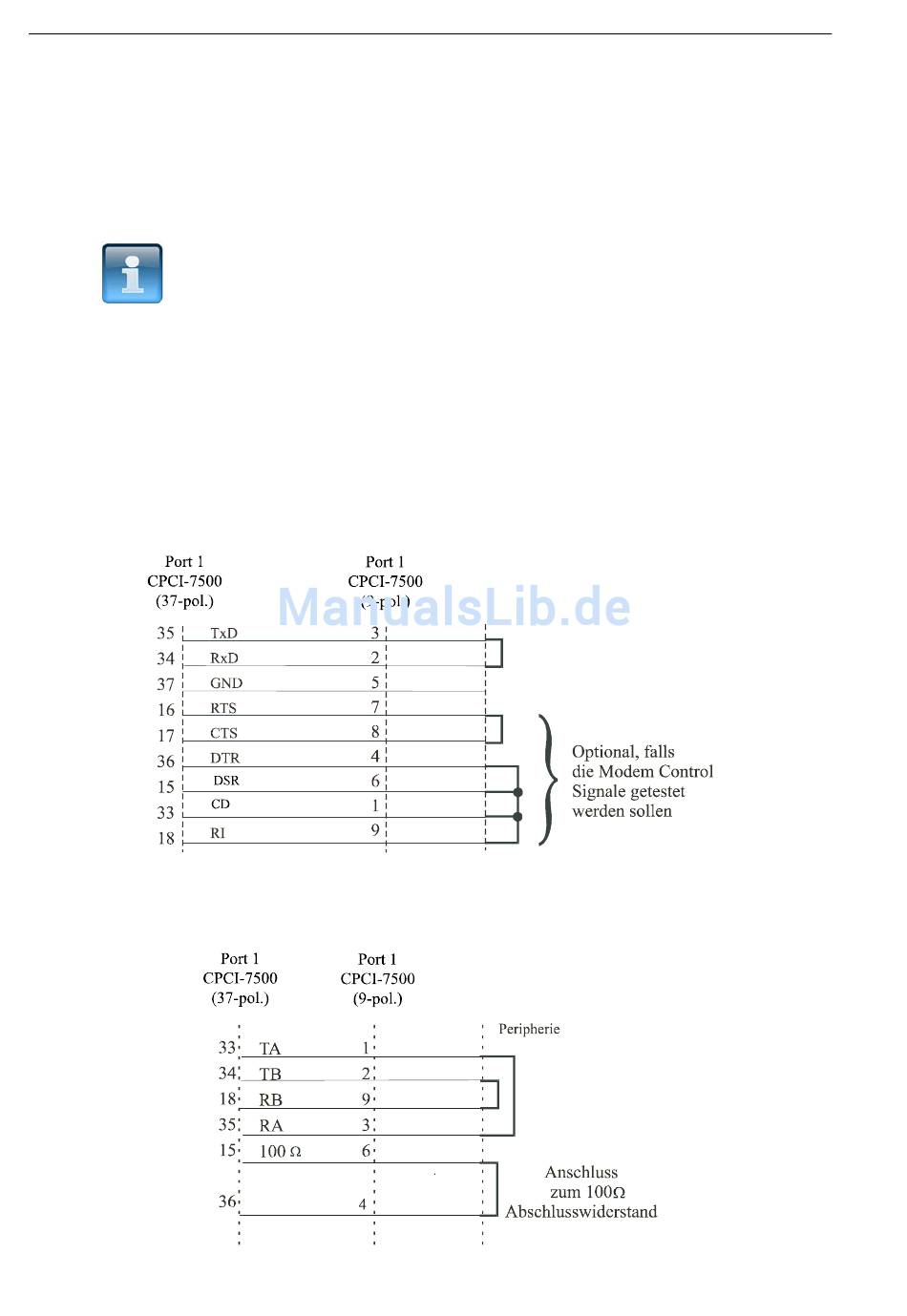

Abb. 10-1: Anschluss des Kurzschlusssteckers (RS232)

Abb. 10-2: Anschluss des Kurzschlusssteckers (RS422)

HINWEIS!
Für den Selbsttest des RS485-Standards wird kein Kurzschluss-
stecker benötigt.
