CPCI-7500 Konfiguration der Karte

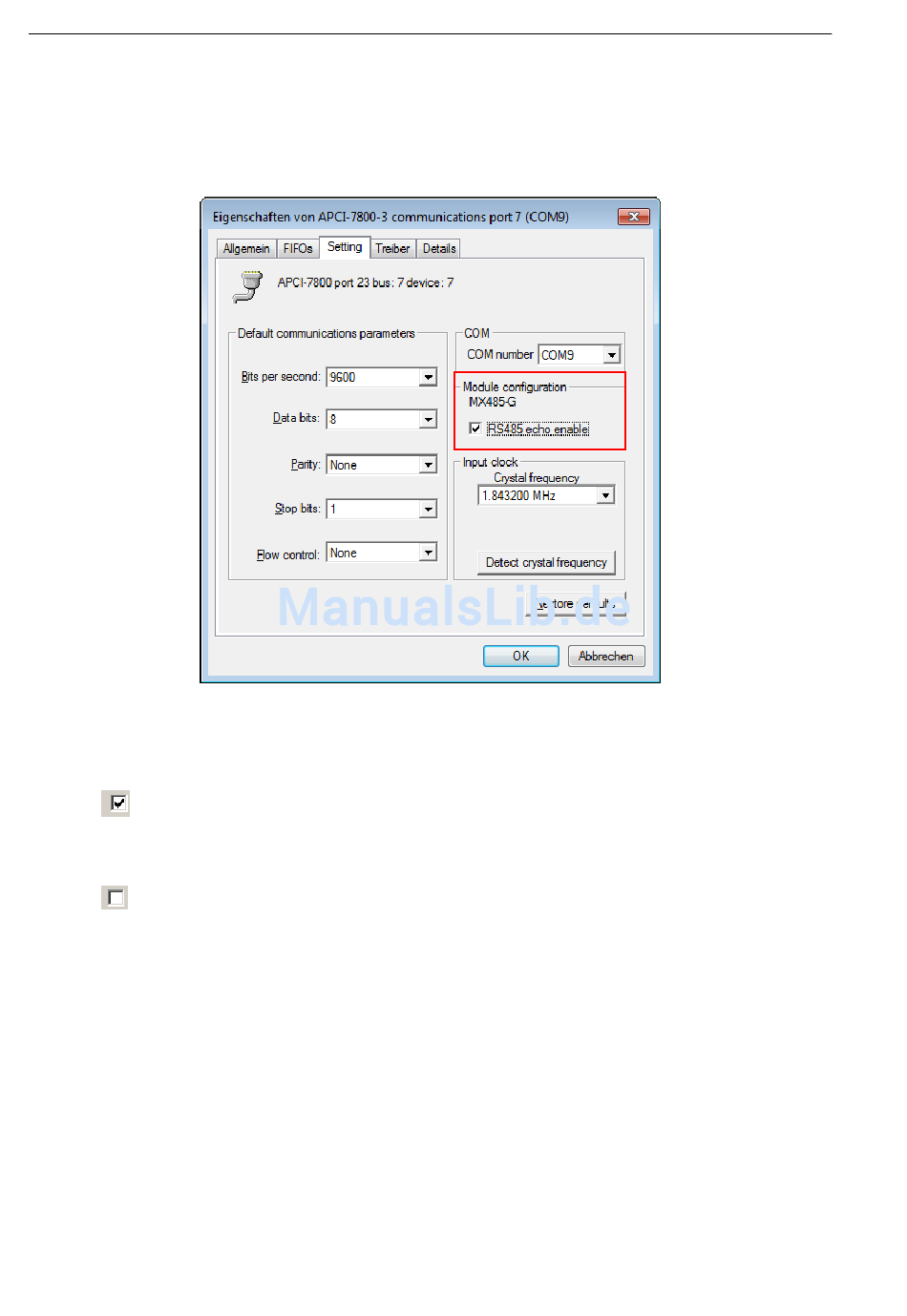

Auf der Registerkarte „Setting" können Sie im Abschnitt „Module configuration"
je nach verwendeter Schnittstelle den Übertragungsstandard anpassen.

Abb. 8-3: Einstellungsbeispiel: RS485

RS485 echo enable: Steuerung des Empfängers bei der RS485-Halbduplex-
Kommunikation
Häkchen gesetzt:
Wenn Daten von der Karte zur Peripherie gesendet werden, ist der Empfänger auf
der Karte freigeschaltet.
kein Häkchen gesetzt:
Wenn Daten von der Karte zur Peripherie gesendet werden, ist der Empfänger auf
der Karte gesperrt.
