CPCI-7500

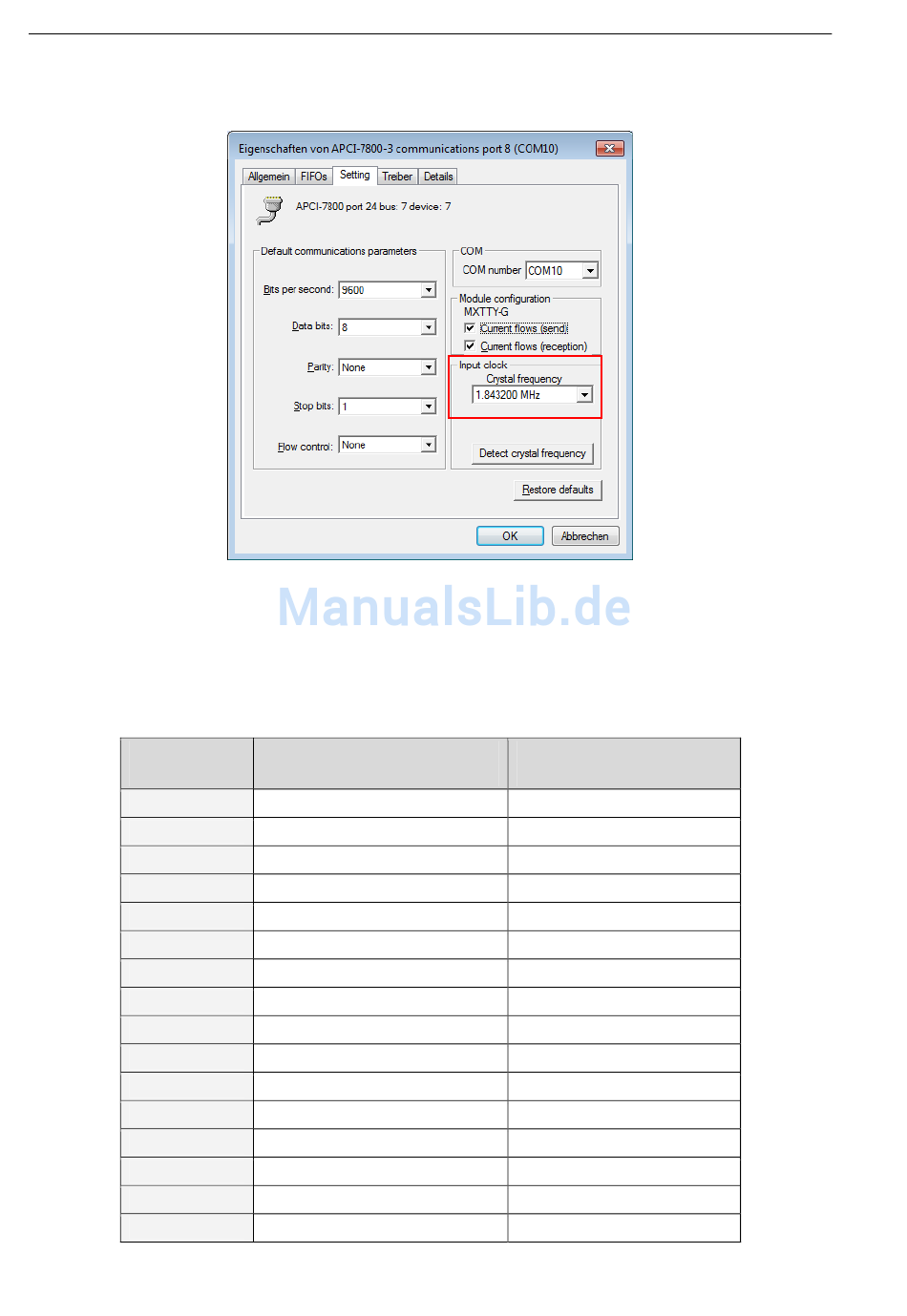

Auf der Registerkarte „Setting" wird im Abschnitt „Input clock" die Frequenz des
eingebauten Quarz-Oszillators der Karte angezeigt. Die Standard-PC-Quarz-
frequenz beträgt 1,8432 MHz, so dass eine maximale Baudrate von 115200 Baud
einstellbar ist.
Teilerfaktor
DLM:DLL
0x0001
0x0002
0x0003
0x0004
0x0006
0x000A
0x000C
0x0010
0x0018
0x0030
0x0040
0x0060
0x00C0
0x0180
0x0300
0x600

Abb. 8-5: Input Clock

Tabelle 8-1: Standard-Baudraten

Standard-Baudrate
(Input clock = 1,8432 MHz)
115200
57600
38400
28800
19200
11520
9600
7200
4800
2400
1800
1200
600
300
150
75
Konfiguration der Karte
Standard-Baudrate
(Input clock = 160 MHz)
10000000
5000000
-
2500000
-
1000000
-
-
-
-
-
-
-
-
-
-
