CPCI-7500

Stromschleife (20 mA) Verkabelung

Aktiv/passiv
Wenn ein Sender und ein Empfänger miteinander kommunizieren, muss einer der
beiden den Strom liefern. Liefert der Sender den Strom, so ist dieser aktiv.
Der Empfänger ist passiv. Wenn der Empfänger den Strom liefert, so ist es
umgekehrt.

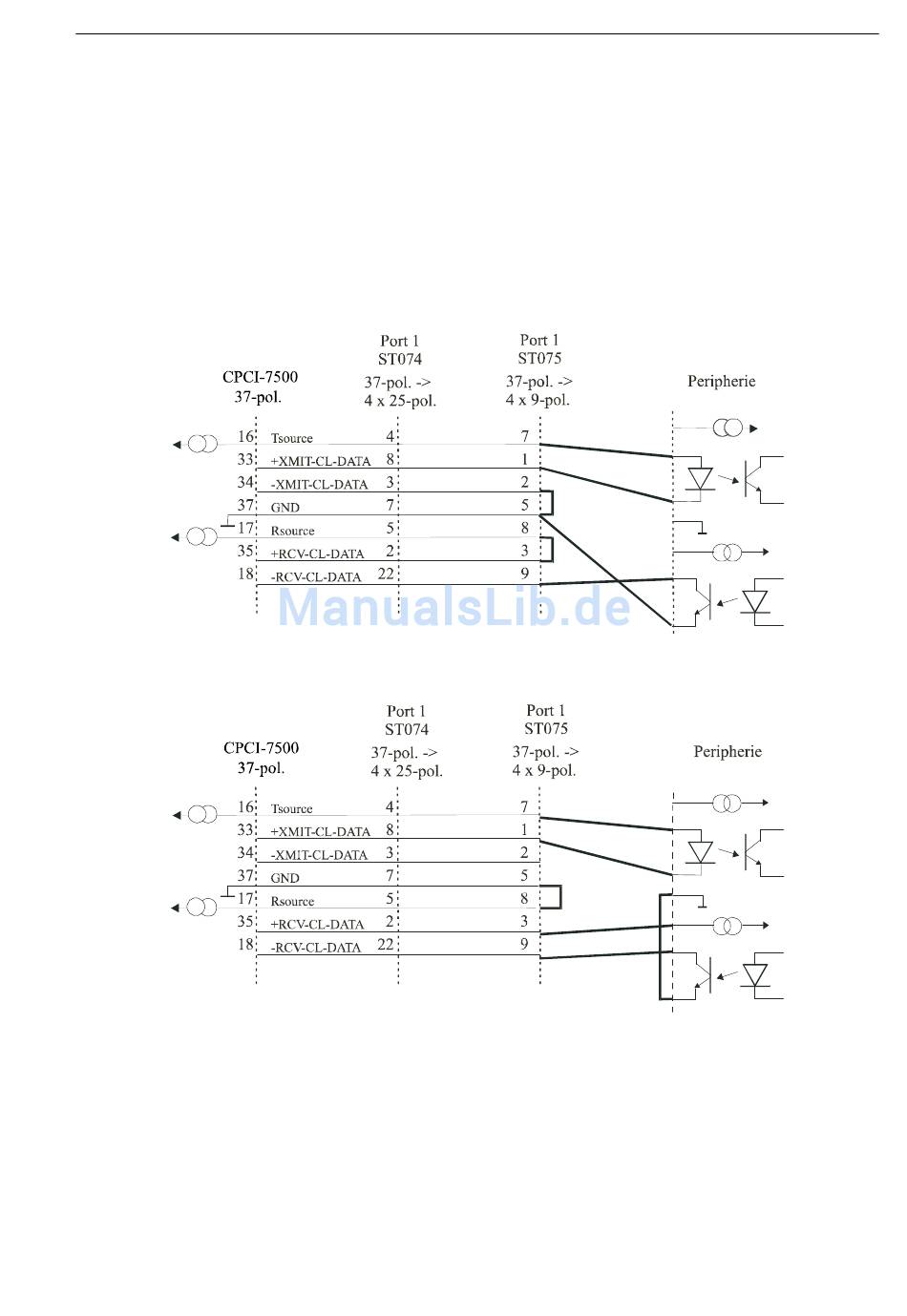

Abb. 7-8: Aktiv senden/aktiv empfangen – 4-fach Schnittstelle
Abb. 7-9: Aktiv senden/passiv empfangen – 4-fach Schnittstelle
22
Anschluss der Peripherie
