CPCI-7500
*1: Widerstand auf den MX-Modulen integriert
*2: Kabelverbindung zu 100 Ω/120 Ω schließt die RS422/RS485-Leitungen mit
dem Widerstand 100 Ω/120 Ω ab (Drahtbrücke zwischen Pin 4 und 6).
7.3

Anschlussbeispiele

1: Bei Nichtverwenden der Modem-Control-Signale müssen diese extern über
eine Drahtbrücke gebrückt werden.
20

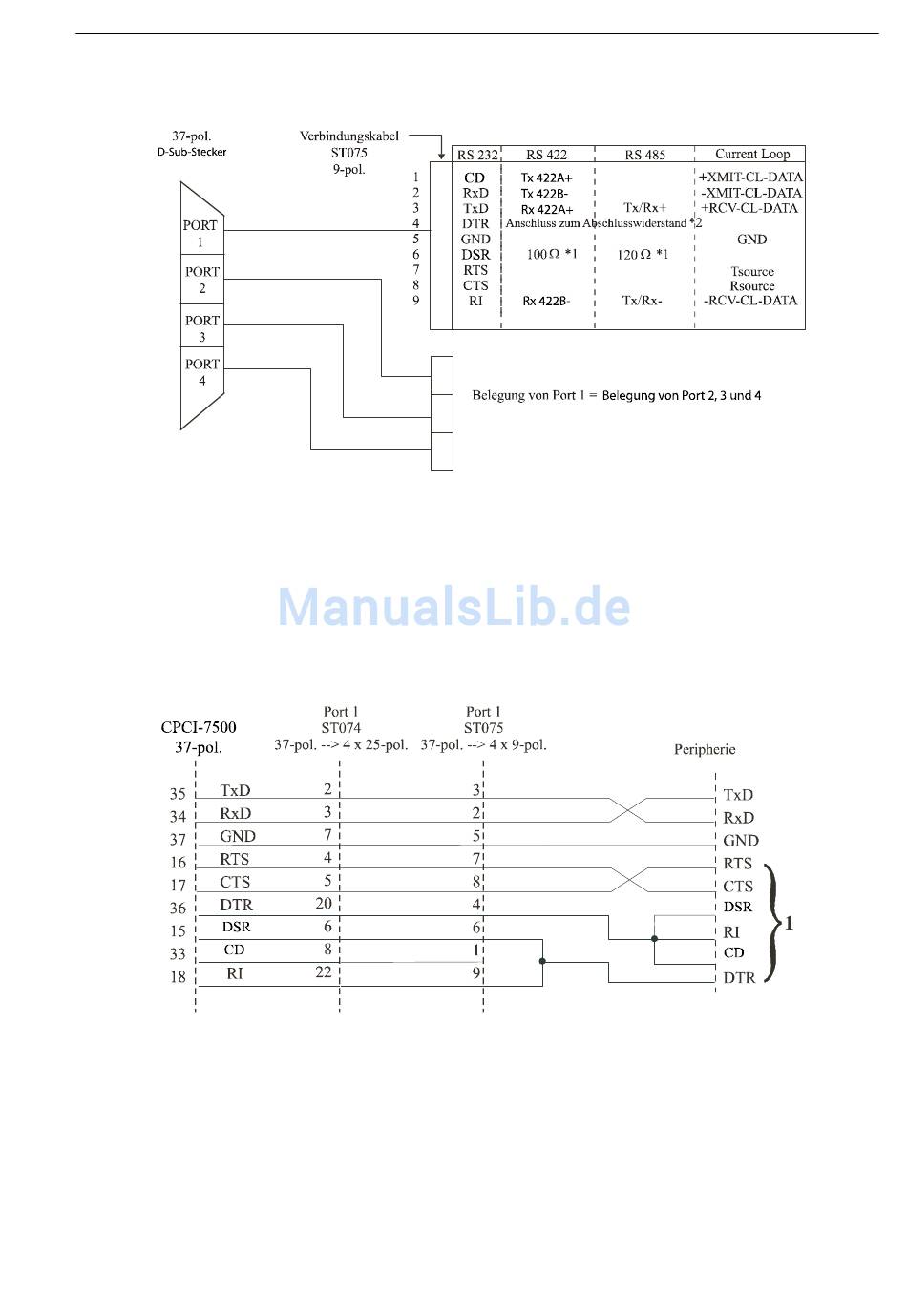

Abb. 7-3: Anschlusskabel ST075 (4 x 9 pol.)

Abb. 7-4: RS232 Verkabelung

Anschluss der Peripherie
