CPCI-7500
Mit dem Modul MX422-PEP können die Modem-Control-Signale RTS und CTS
genutzt werden.
7.2

Anschlusskabel

*1: Widerstand auf den MX-Modulen integriert
*2: Kabelverbindung zu 100 Ω/120 Ω schließt die RS422/RS485-Leitungen mit
dem Widerstand 100 Ω/120 Ω ab (Drahtbrücke zwischen Pin 20 und 6).
Tabelle 7-2: Pinbelegung des 37-pol. Steckers:
RS422 mit Handshake-Signalen
RS422
CTS+
Port 4 RTS-
RTS+
Rx422-
Tx422+
Tx422-
Port 3 Rx422+
CTS-
GND
CTS+
Port 2 RTS-
RTS+
Rx422-
Tx422+
Rx422-
Port 1 Tx422-
CTS-
GND

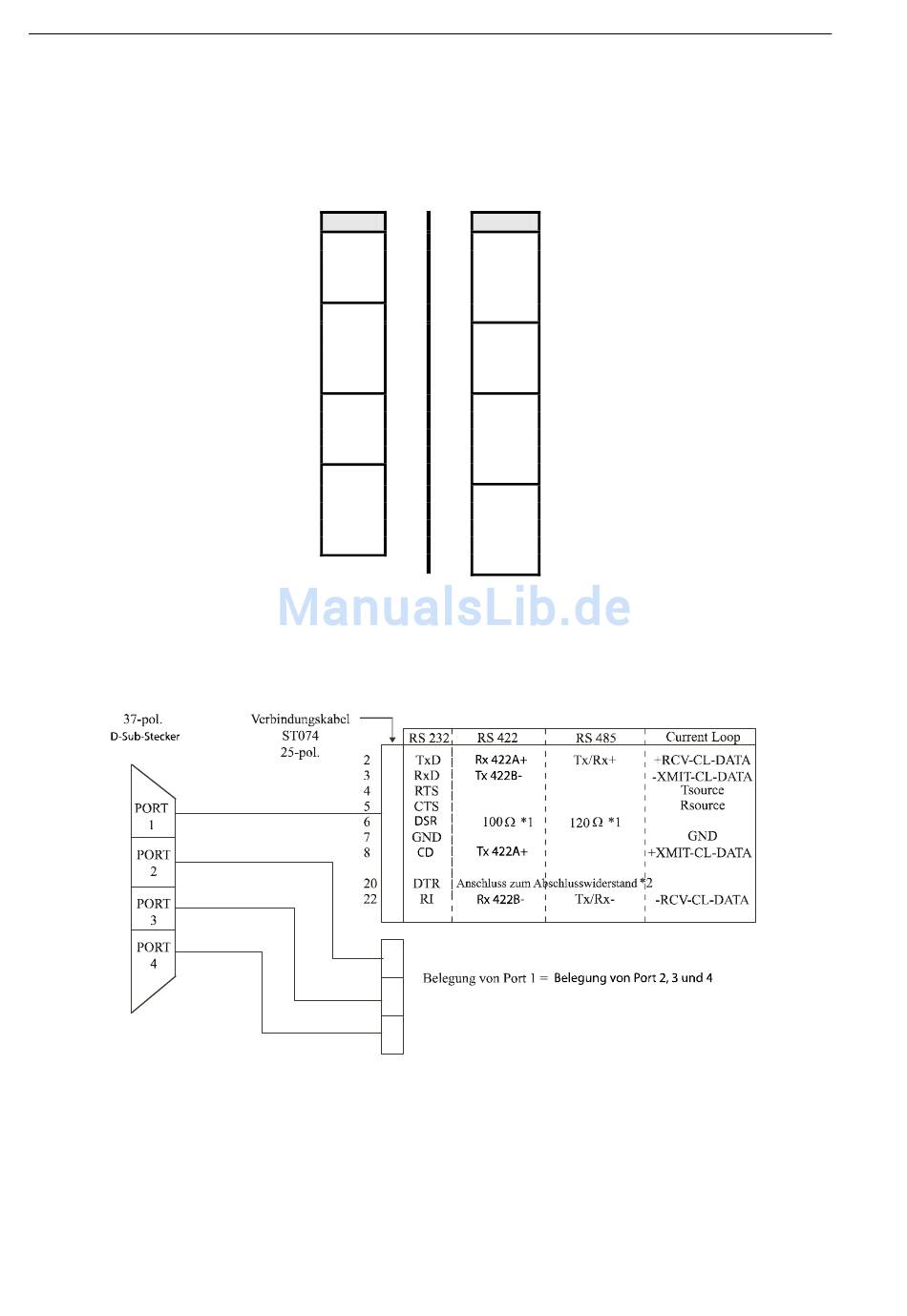

Abb. 7-2: Anschlusskabel ST074 (4 x 25 pol.)

Pin Pin RS422
20 1 Tx422+
21 2 Tx422- Port 4
22 3 Rx422+
23 4 CTS-
24 5 GND
25 6 CTS+
26 7 RTS- Port 3
27 8 RTS+
28 9 Rx422-
29 10 Tx422+
30 11 Tx422- Port 2
31 12 Rx422+
32 13 CTS-
33 14 GND
34 15 CTS+
35 16 RTS- Port 1
36 17 RTS+
37 18 Rx422-
19
Anschluss der Peripherie
19
